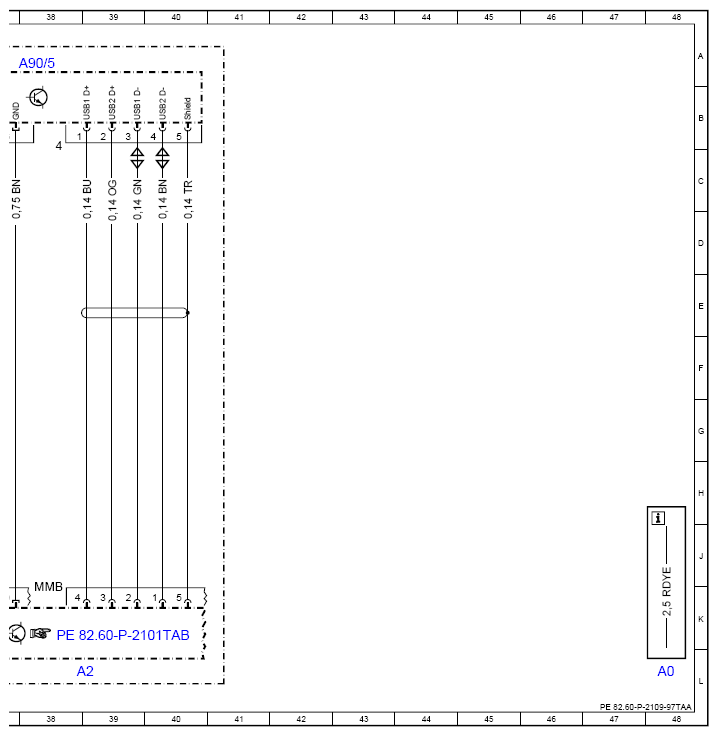

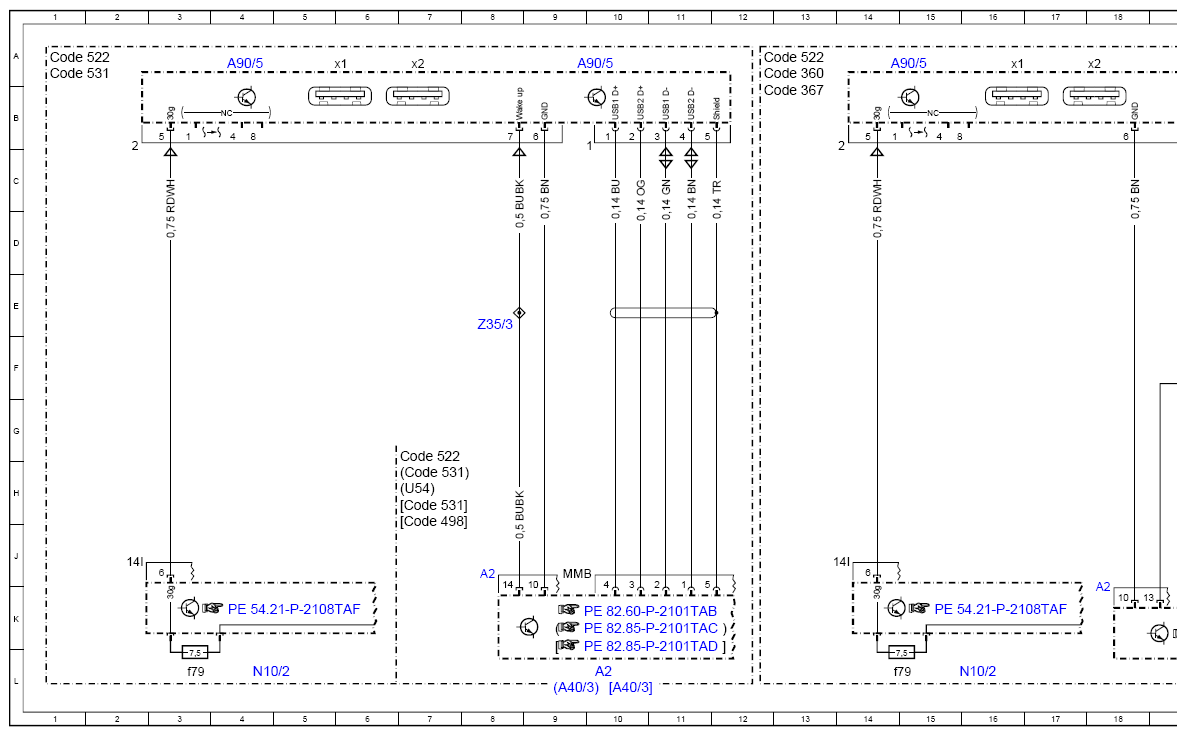

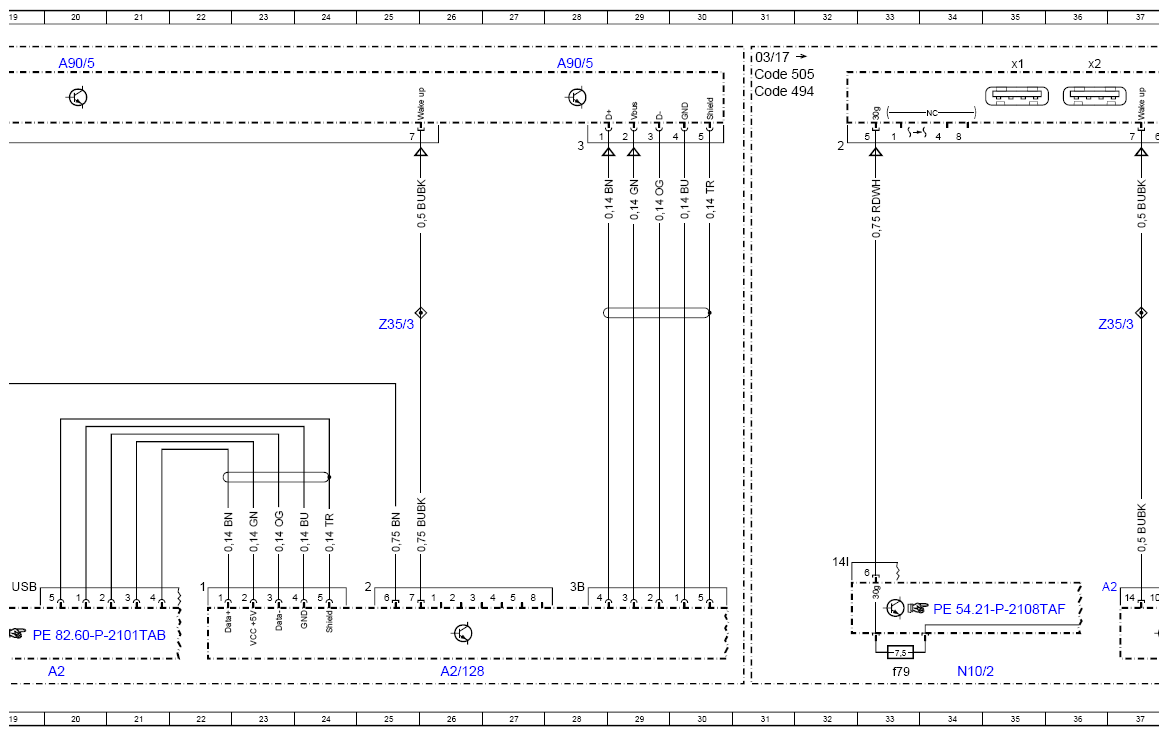

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97TAA
Model 172.4
as of 3/1/16
Control unit A90/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A2 | Radio | 10L |
| A2 | Radio | 20L |
| A2 | Radio | 38L |
| A2/128 | USB splitter | 26L |
| A40/3 | COMAND® control unit | 9L |
| A40/3 | COMAND® control unit | 10L |
| A90/5 | Multimedia connection unit | 4A |
| A90/5 | Multimedia connection unit | 10A |
| A90/5 | Multimedia connection unit | 15A |
| A90/5 | Multimedia connection unit | 20A |
| A90/5 | Multimedia connection unit | 28A |
| A90/5 | Multimedia connection unit | 38A |
| A90/5x1 | USB connector 1 | 6A |
| A90/5x1 | USB connector 1 | 16A |
| A90/5x1 | USB connector 1 | 35A |
| A90/5x2 | USB connector 2 | 7A |
| A90/5x2 | USB connector 2 | 18A |
| A90/5x2 | USB connector 2 | 36A |
| Code 360 | HERMES UMTS | 12A |
| Code 367 | Live Traffic Information | 12B |
| Code 494 | USA version | 31B |
| Code 498 | Japan version | 7J |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 31A |
| Code 522 | Audio 20 radio | 7G |
| Code 522 | Audio 20 radio | 1A |
| Code 522 | Audio 20 radio | 12A |
| Code 531 | COMAND® APS | 7H |
| Code 531 | COMAND® APS | 7H |
| Code 531 | COMAND® APS | 1A |
| N10/2 | Rear SAM control unit with fuse and relay module | 4L |
| N10/2 | Rear SAM control unit with fuse and relay module | 16L |
| N10/2 | Rear SAM control unit with fuse and relay module | 34L |
| N10/2f79 | Fuse 79 | 3L |
| N10/2f79 | Fuse 79 | 14L |
| N10/2f79 | Fuse 79 | 33L |
| U54 | Valid for all except Japan | 7H |
| Z35/3 | Wake-up signal connector sleeve | 8E |
| Z35/3 | Wake-up signal connector sleeve | 25E |
| Z35/3 | Wake-up signal connector sleeve | 37E |
