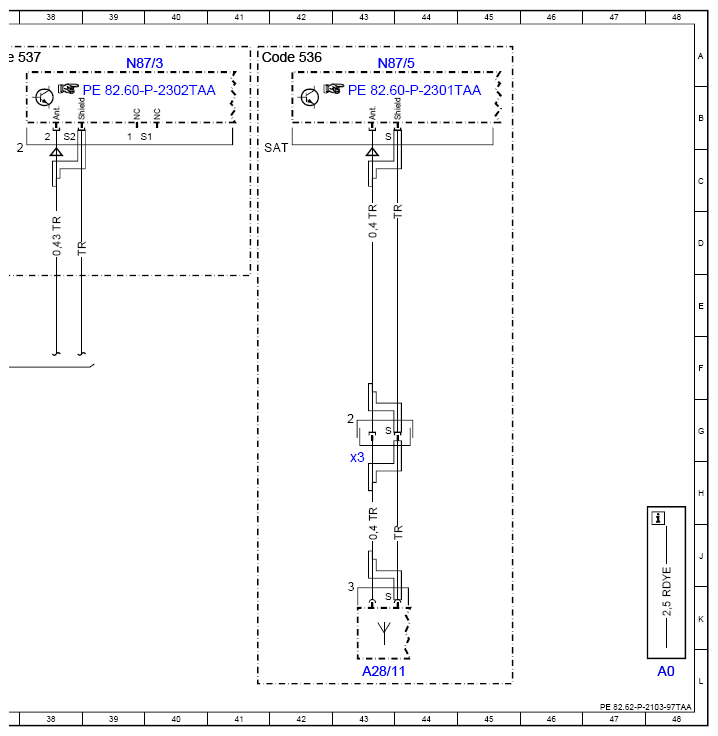

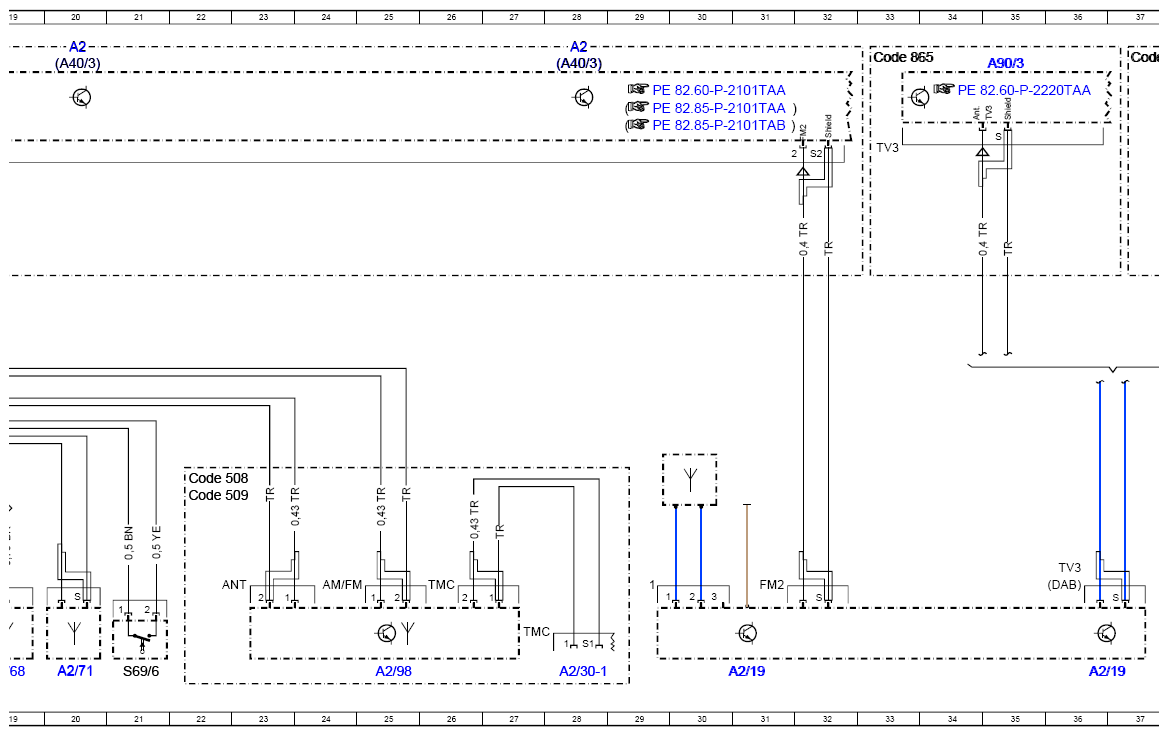

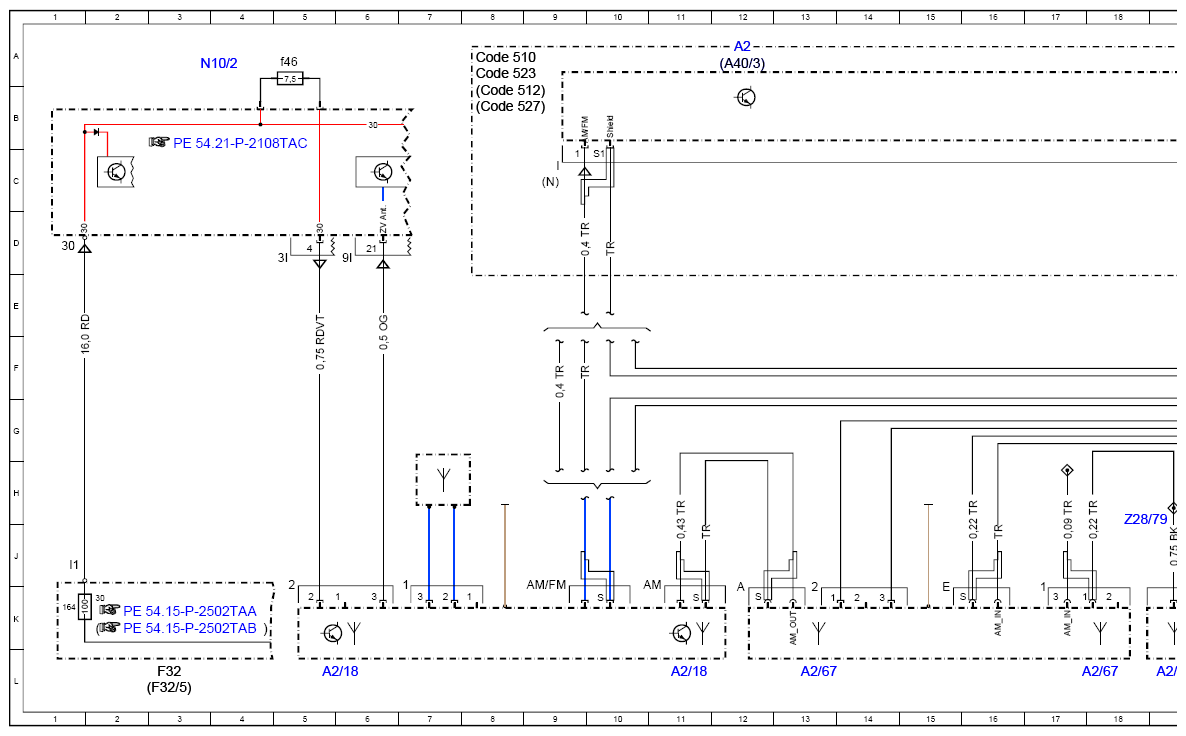

(Wiring Diagram For Antenna Module - PE82.62-P-2103-97TAA)
Model 172.4
up to model year 2/29/2016
Part 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A2 | Radio | 12A |
| A2 | Radio | 20A |
| A2 | Radio | 28A |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 5L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 11L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 31L |
| A2/19 | FM 2, DAB and TV antenna amplifier | 36L |
| A2/30-1 | Cradle for navigation module | 28L |
| A2/67 | Rear shelf antenna amplifier with selection switch | 13L |
| A2/67 | Rear shelf antenna amplifier with selection switch | 18L |
| A2/68 | Rear shelf antenna | 19L |
| A2/71 | AM antenna amplifier | 20L |
| A2/98 | FM/TMC antenna splitter | 25L |
| A28/11 | Multifunction antenna | 43L |
| A28/11x3 | Satellite Digital Audio Radio (SDAR) multifunction antenna electrical connector | 43H |
| A40/3 | COMAND® control unit | 12A |
| A40/3 | COMAND® control unit | 20A |
| A40/3 | COMAND® control unit | 28A |
| A90/3 | TV digital tuner | 35A |
| Code 508 | Navigation module preinstallation | 22H |
| Code 509 | Navigation module | 22H |
| Code 510 | Audio 20 with CD changer | 8A |
| Code 512 | COMAND® APS with DVD changer | 8B |
| Code 523 | Audio 20 radio | 8A |
| Code 527 | COMAND® APS with single DVD drive (with navigation) | 8B |
| Code 536 | SIRIUS satellite radio | 41A |
| Code 537 | Digital radio | 37A |
| Code 865 | TV tuner (digital) | 33A |
| F32 | Front pre-fuse | 3L |
| F32/5 | Pre-fuse box without ECO start/stop function | 3L |
| F32f164 | Pre-fuse 164 | 1K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3A |
| N10/2f46 | Fuse 46 | 5A |
| N87/3 | Digital Audio Broadcasting control unit | 39A |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 43A |
| S69/6 | Antenna changeover limit switch | 21L |
| Z28/79 | Rear shelf antenna connector sleeve | 18H |
