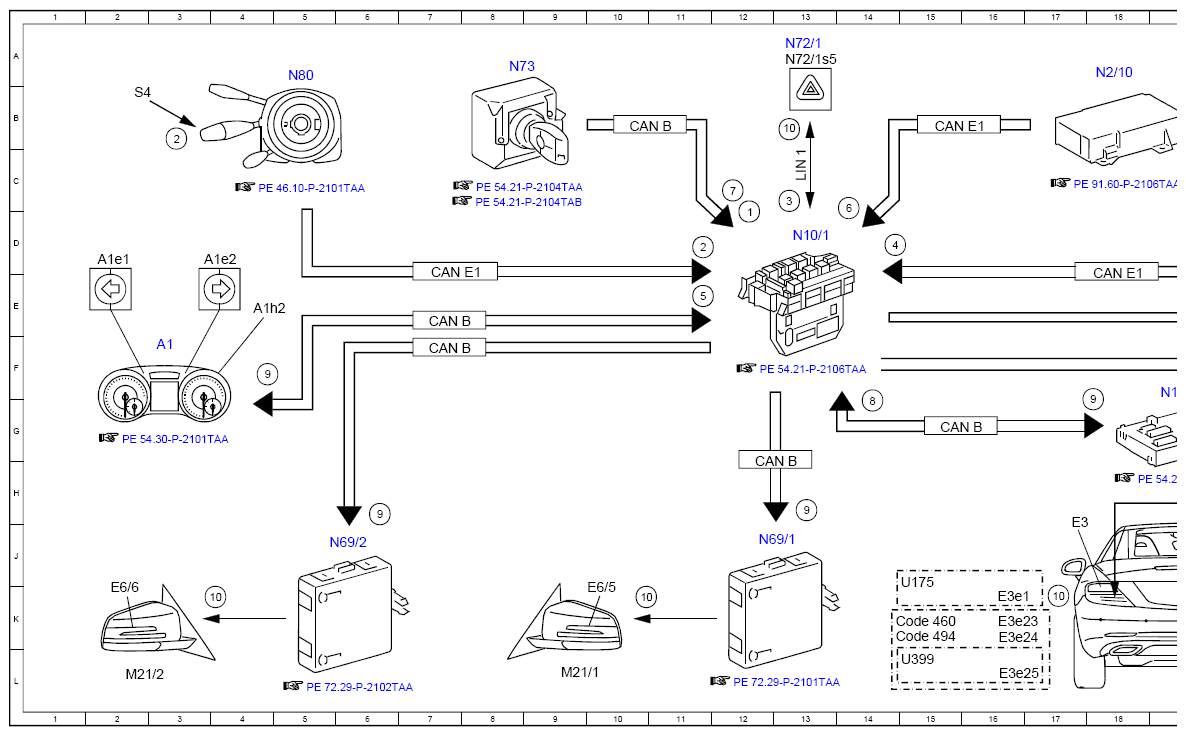

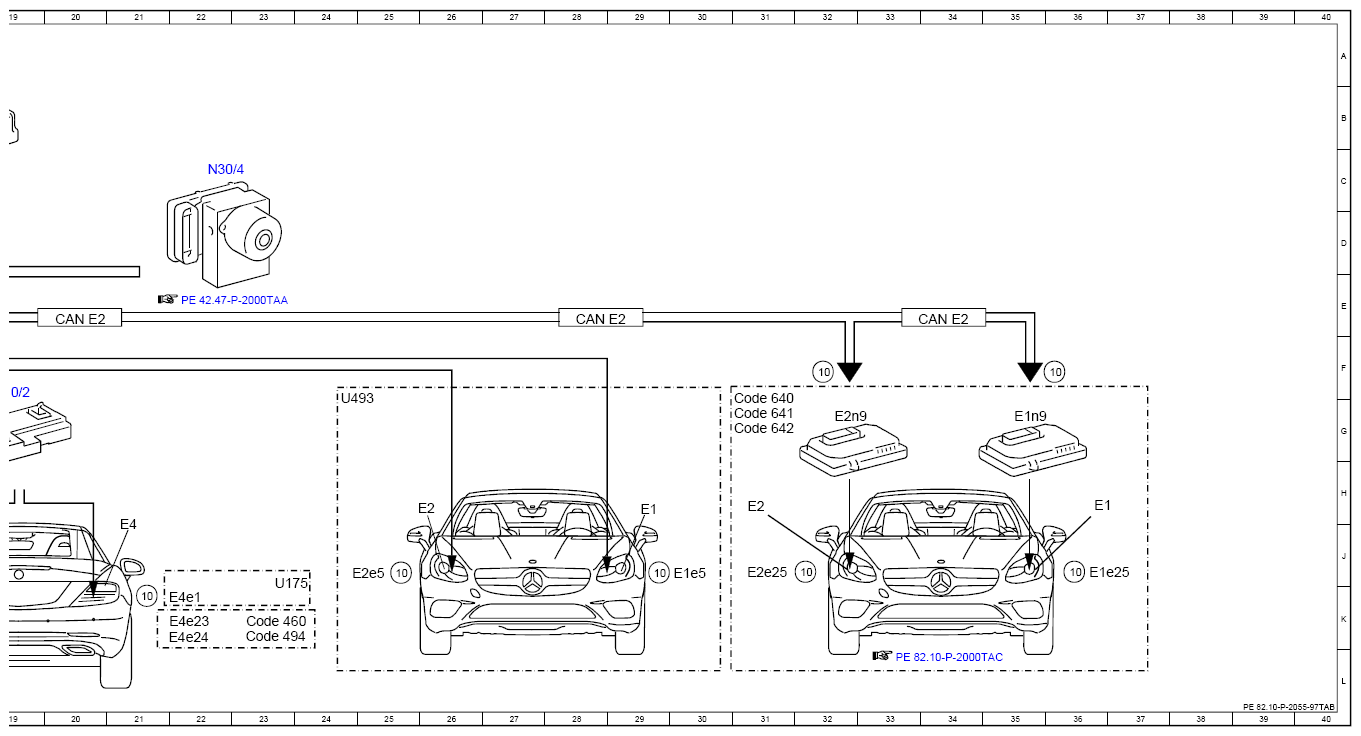

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97TAB
Model 172.4
as of model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12D |
| 10 | Turn signal lamp, actuation | 4K |
| 10 | Turn signal lamp, actuation | 10K |
| 10 | Turn signal lamp, actuation | 17K |
| 10 | Turn signal lamp, actuation | 21K |
| 10 | Turn signal lamp, actuation | 25J |
| 10 | Turn signal lamp, actuation | 29J |
| 10 | Turn signal lamp, actuation | 13B |
| 10 | Turn signal lamp, actuation | 32J |
| 10 | Turn signal lamp, actuation | 36J |
| 10 | Turn signal lamp, actuation | 36F |
| 10 | Turn signal lamp, actuation | 32F |
| 2 | Combination switch, status | 3B |
| 2 | Combination switch, status | 11D |
| 3 | Hazard warning system switch, status | 13C |
| 4 | Emergency stop, signal | 14D |
| 5 | Vehicle speed, signal | 11E |
| 6 | Crash, signal | 14D |
| 7 | Central locking (CL [ZV]), status | 12C |
| 8 | ATA [EDW] flashing, request | 14G |
| 9 | Flasher frequency, signal | 4F |
| 9 | Flasher frequency, signal | 6H |
| 9 | Flasher frequency, signal | 13H |
| 9 | Flasher frequency, signal | 18G |
| A1 | Instrument cluster | 3F |
| A1e1 | Left turn signal indicator light | 2D |
| A1e2 | Right turn signal indicator light | 3D |
| A1h2 | Turn signal light function check, acoustic | 4E |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 10B |
| CAN E1 | Chassis CAN 1 | 15B |
| CAN E1 | Chassis CAN 1 | 7E |
| CAN E1 | Chassis CAN 1 | 18E |
| CAN E2 | Chassis CAN 2 | 34E |
| CAN E2 | Chassis CAN 2 | 28E |
| CAN E2 | Chassis CAN 2 | 20E |
| Code 460 | Canada version | 14K |
| Code 460 | Canada version | 23K |
| Code 494 | USA version | 14K |
| Code 494 | USA version | 23K |
| Code 640 | High Performance LED | 31G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 31G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 31G |
| E1 | Left front lamp unit | 29H |
| E1 | Left front lamp unit | 36H |
| E1e25 | Left position light, daytime running light and turn signal light | 36J |
| E1e5 | Left front turn signal lamp | 30J |
| E1n9 | Left headlamp control unit | 35G |
| E2 | Right front lamp unit | 25H |
| E2 | Right front lamp unit | 31H |
| E2e25 | Right position light, daytime running light and turn signal light | 31J |
| E2e5 | Right front turn signal lamp | 25J |
| E2n9 | Right headlamp control unit | 32G |
| E3 | Left rear lamp unit | 17J |
| E3e1 | Left rear turn signal lamp | 16K |
| E3e23 | Upper left brake light | 16K |
| E3e24 | Lower left brake light | 16K |
| E3e25 | Upper left taillight | 16L |
| E4 | Right rear lamp unit | 21J |
| E4e1 | Right rear turn signal lamp | 22K |
| E4e23 | Upper right brake light | 21K |
| E4e24 | Lower right brake light | 21K |
| E6/5 | Left outside mirror turn signal lamp | 10K |
| E6/6 | Right outside mirror turn signal lamp | 2K |
| LIN 1 | Instrument panel LIN | 13C |
| M21/1 | Left outside mirror | 9L |
| M21/2 | Right outside mirror | 2L |
| N10/1 | Front SAM control unit with fuse and relay module | 13D |
| N10/2 | Rear SAM control unit with fuse and relay module | 19F |
| N2/10 | Supplemental restraint system control unit | 18A |
| N30/4 | Electronic Stability Program control unit | 22C |
| N69/1 | Left door control unit | 12J |
| N69/2 | Right door control unit | 6J |
| N72/1 | Upper control panel control unit | 13A |
| N72/1s5 | Hazard warning system button | 13A |
| N73 | Electronic ignition switch control unit | 8A |
| N80 | Steering column module control unit | 5A |
| S4 | Combination switch | 2B |
| U175 | Valid for all except (USA and Canada) | 15J |
| U175 | Valid for all except (USA and Canada) | 23K |
| U399 | Valid for activated rear fog light | 15L |
| U493 | Valid for halogen lamp unit | 24G |
