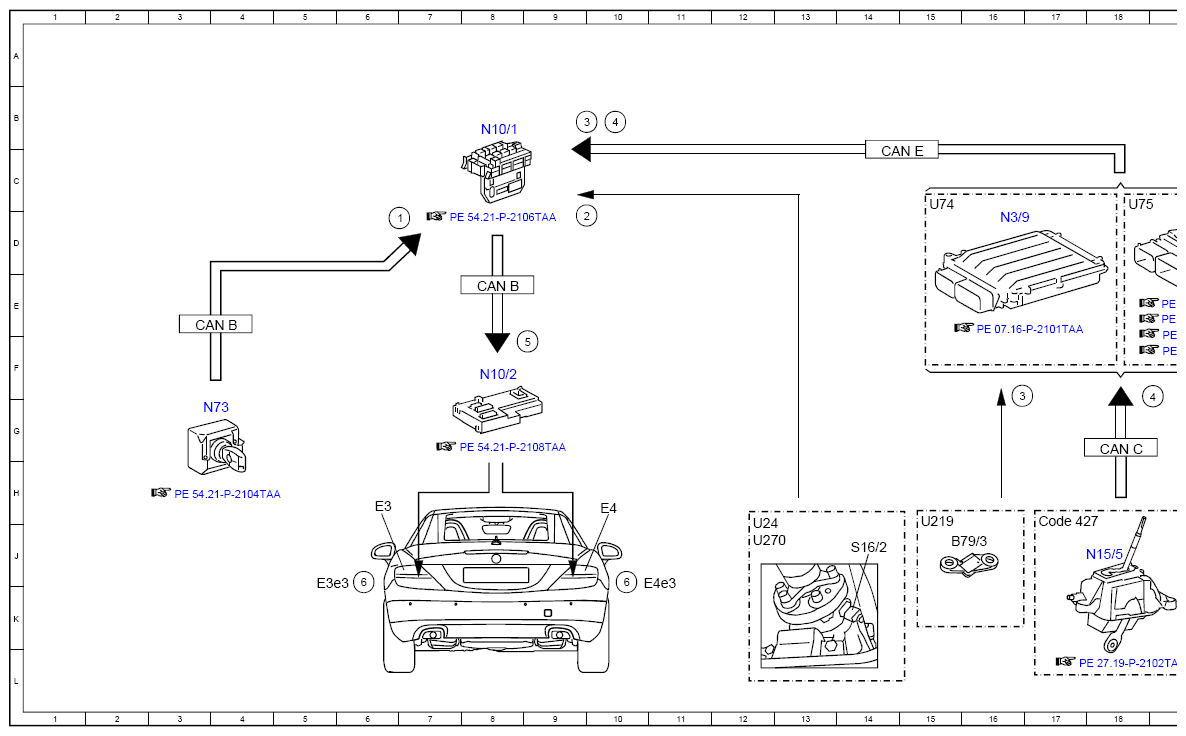

Electrical Function Schematic For Backup Light Actuation - PE82.10-P-2058-97TAA
Model 172.4
up to model year 2017
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6D |
| 2 | Backup lamp switch, status | 9D |
| 3 | Manual transmission main shifter shaft position sensor, signal | 9B |
| 3 | Manual transmission main shifter shaft position sensor, signal | 16G |
| 4 | Selector lever position, status | 10B |
| 4 | Selector lever position, status | 19G |
| 4 | Selector lever position, status | 20G |
| 5 | Reverse gear, status | 9F |
| 6 | Backup lamp, actuation | 6J |
| 6 | Backup lamp, actuation | 10J |
| B79/3 | Manual transmission main shifter shaft position sensor | 15J |
| CAN B | Interior CAN | 3E |
| CAN B | Interior CAN | 8E |
| CAN C | Drive train CAN | 18G |
| CAN C | Drive train CAN | 20G |
| CAN E | Chassis CAN | 14C |
| Code 421 | 9-speed automatic transmission | 20J |
| Code 427 | 7-speed automatic transmission | 17J |
| E3 | Left rear lamp unit | 6H |
| E3e3 | Left backup lamp | 5K |
| E4 | Right rear lamp unit | 10H |
| E4e3 | Right backup lamp | 10K |
| N10/1 | Front SAM control unit with fuse and relay module | 8B |
| N10/2 | Rear SAM control unit with fuse and relay module | 8F |
| N15/5 | Electronic selector lever module control unit | 18J |
| N150 | DIRECT SELECT INTERFACE | 21J |
| N3/10 | ME-SFI [ME] control unit | 19D |
| N3/9 | CDI control unit | 16D |
| N73 | Electronic ignition switch control unit | 4G |
| S16/2 | Backup lamp switch | 14J |
| U219 | Valid for transmission 716.7 | 15J |
| U24 | Valid for manual transmission | 12J |
| U270 | Valid for transmission 711 | 12J |
| U74 | Valid for diesel engines | 15C |
| U75 | Valid for gasoline engines | 18C |
