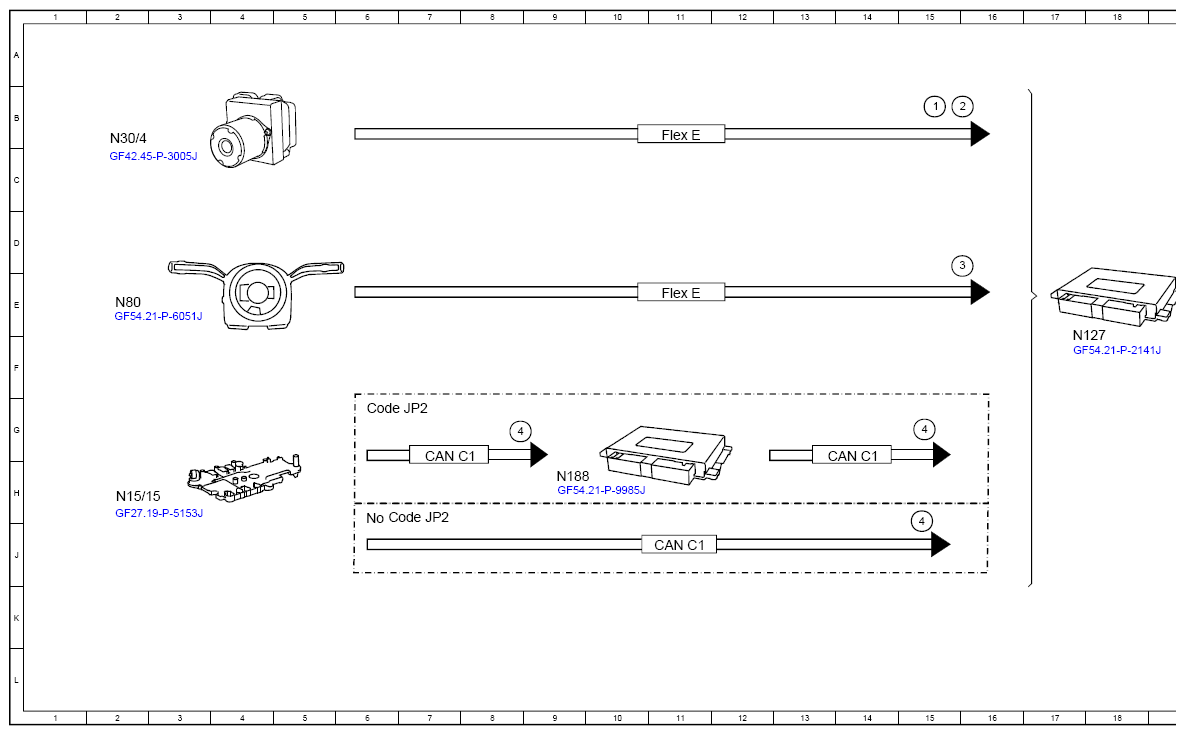

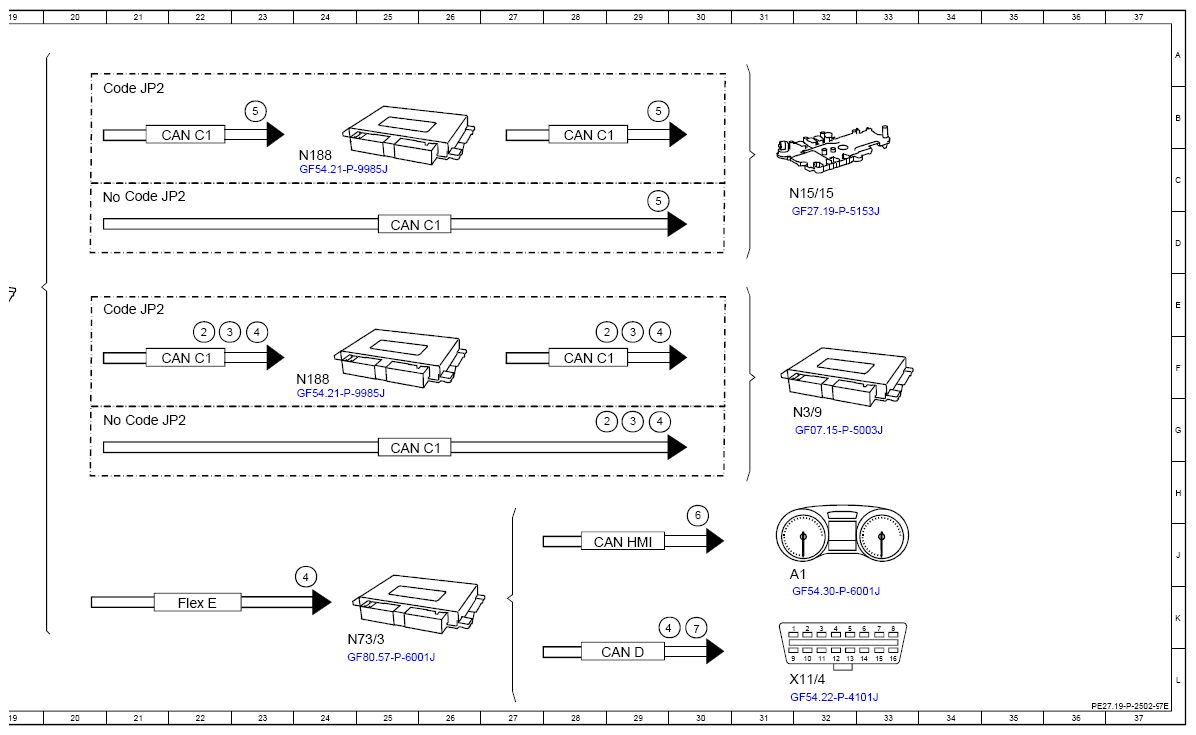

(Function Schematic For Limp-Home Mode - PE27.19-P-2502-97E)
Transmission 725 in model 464
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP® button, status | 15B |
| 2 | Wheel speed, signal | 16B |
| 2 | Wheel speed, signal | 22E |
| 2 | Wheel speed, signal | 28E |
| 2 | Wheel speed, signal | 28G |
| 3 | DIRECT SELECT lever, status | 15D |
| 3 | DIRECT SELECT lever, status | 22E |
| 3 | DIRECT SELECT lever, status | 29E |
| 3 | DIRECT SELECT lever, status | 29G |
| 4 | Transmission control, status | 8G |
| 4 | Transmission control, status | 15G |
| 4 | Transmission control, status | 15J |
| 4 | Transmission control, status | 24J |
| 4 | Transmission control, status | 29K |
| 4 | Transmission control, status | 23F |
| 4 | Transmission control, status | 29F |
| 4 | Transmission control, status | 29G |
| 5 | Limp-home mode, requirement | - |
| 5 | Limp-home mode, requirement | - |
| 5 | Limp-home mode, requirement | - |
| 6 | Instrument cluster, message | 30H |
| 7 | Transmission control diagnosis, communication | 30K |
| A1 | Instrument cluster | 32J |
| CAN C1 | CAN 1 for drive | 7H |
| CAN C1 | CAN 1 for drive | 11J |
| CAN C1 | CAN 1 for drive | 14H |
| CAN C1 | CAN 1 for drive | 22B |
| CAN C1 | CAN 1 for drive | 25D |
| CAN C1 | CAN 1 for drive | 28B |
| CAN C1 | CAN 1 for drive | 22F |
| CAN C1 | CAN 1 for drive | 25G |
| CAN C1 | CAN 1 for drive | 28F |
| CAN D | CAN for diagnosis | 29L |
| CAN HMI | CAN for user interface | 29J |
| Code JP2 | Emergency jumper switch | 6G |
| Code JP2 | Emergency jumper switch | 20B |
| Code JP2 | Emergency jumper switch | 20E |
| Code JP2 | Emergency jumper switch | 6H |
| Code JP2 | Emergency jumper switch | 21G |
| Code JP2 | Emergency jumper switch | 21C |
| Flex E | Chassis FlexRay | 11E |
| Flex E | Chassis FlexRay | 11B |
| Flex E | Chassis FlexRay | 22K |
| N127 | Drivetrain control unit | 17F |
| N15/15 | Fully integrated transmission control electric controller unit | 31C |
| N15/15 | Fully integrated transmission control electric controller unit | 2H |
| N188 | Emergency override system control unit | 9H |
| N188 | Emergency override system control unit | 24C |
| N188 | Emergency override system control unit | 24F |
| N3/9 | Engine management control unit | 32G |
| N30/4 | Electronic Stability Program control unit | 2B |
| N73/3 | Electronic ignition switch control unit | 24K |
| N80 | Steering column module control unit | 2E |
| X11/4 | Diagnostic connector | 32L |
