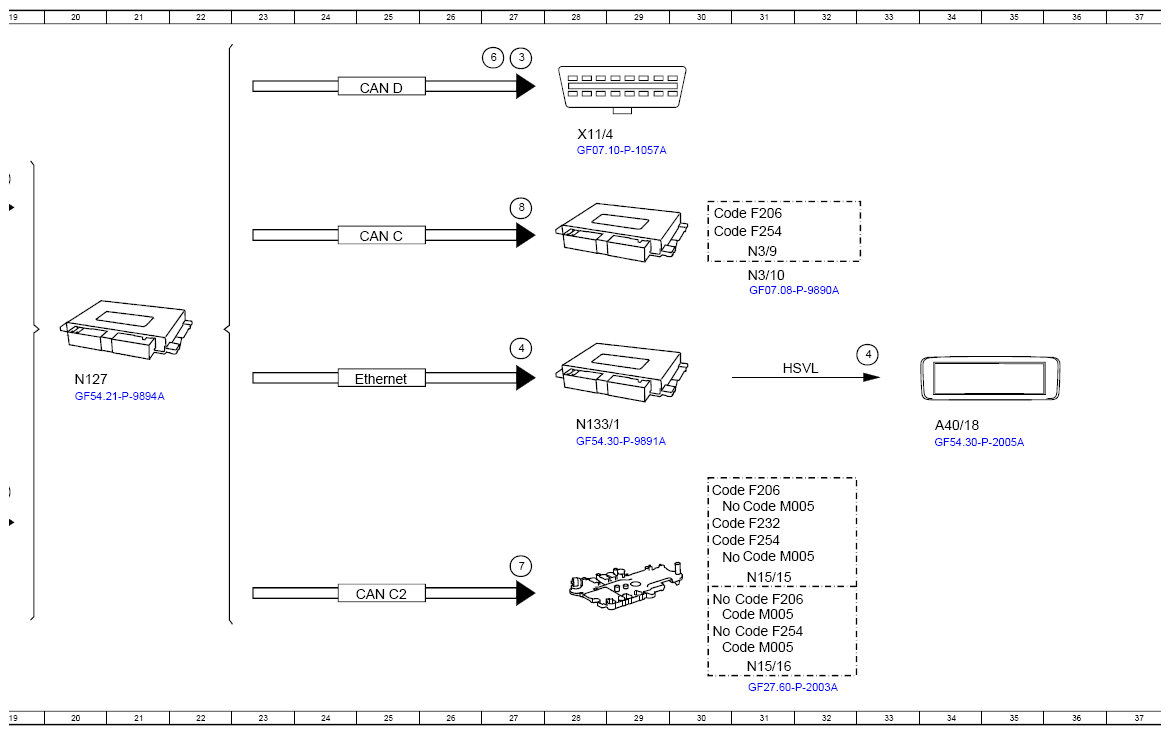

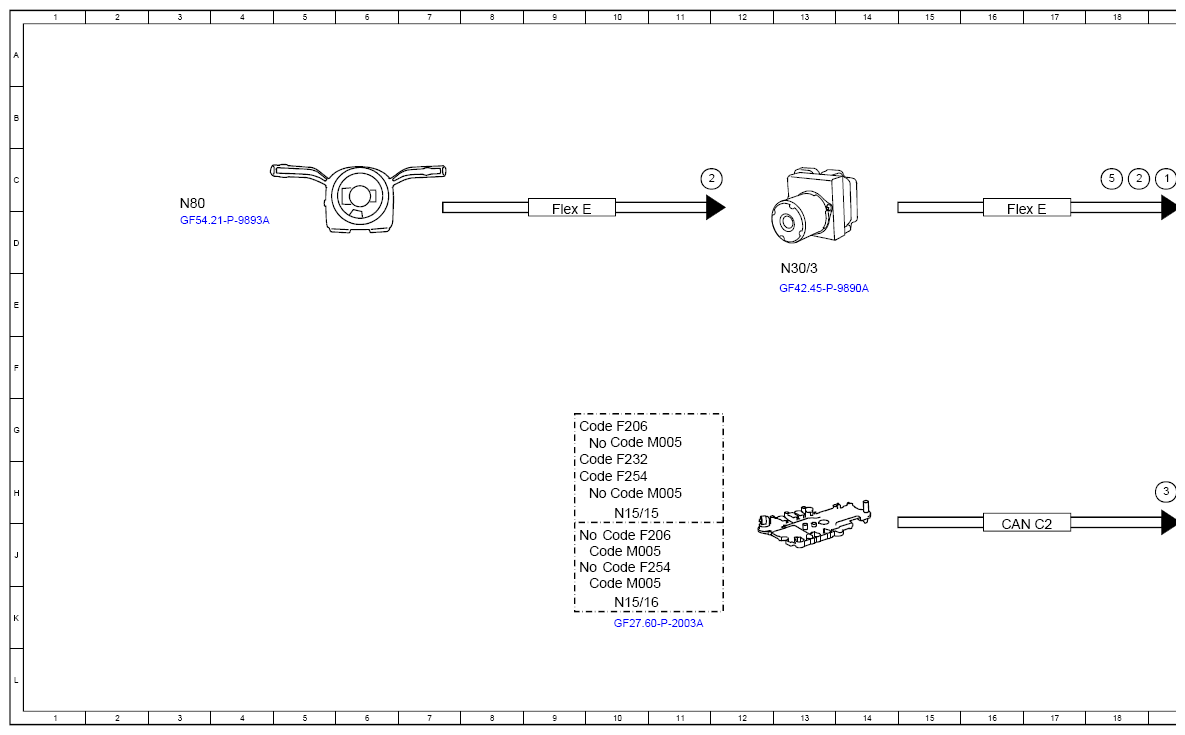

(Function Schematic For Limp-Home Mode - PE27.19-P-2502-97D)
Transmission 725 in model 192, 206, 214, 232, 236, 254
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP®, status | 19C |
| 2 | DIRECT SELECT lever, status | 18C |
| 2 | DIRECT SELECT lever, status | 11C |
| 3 | Transmission control, status | 19H |
| 3 | Transmission control, status | 27A |
| 4 | Instrument cluster, message | 27F |
| 4 | Instrument cluster, message | 33F |
| 5 | Wheel speed, signal | 18C |
| 6 | Transmission control diagnosis, communication | 27A |
| 7 | Limp-home mode, requirement | 27J |
| 8 | Engine torque, reduce request | 27C |
| A40/18 | Instrument cluster display | 34G |
| CAN C | CAN for engine | 25D |
| CAN C2 | CAN 2 for drive | 16J |
| CAN C2 | CAN 2 for drive | 25K |
| CAN D | CAN for diagnosis | 25B |
| Code F206 | Model series 206 | 9G |
| Code F206 | Model series 206 | 10J |
| Code F206 | Model series 206 | 30H |
| Code F206 | Model series 206 | 31K |
| Code F206 | Model series 206 | 30D |
| Code F232 | Model series 232 | 9H |
| Code F232 | Model series 232 | 30J |
| Code F254 | Model series 254 | 30D |
| Code F254 | Model series 254 | 9H |
| Code F254 | Model series 254 | 10J |
| Code F254 | Model series 254 | 30J |
| Code F254 | Model series 254 | 31K |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 10H |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 10J |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 10G |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 10K |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 31J |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 30K |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 31H |
| Code M005 | Vehicles with 4MATIC/all-wheel drive | 30L |
| Ethernet | Ethernet | 25F |
| Flex E | Chassis FlexRay | 16D |
| Flex E | Chassis FlexRay | 9D |
| HSVL | High-speed video link | 32F |
| N127 | Drivetrain control unit | 20F |
| N133/1 | Instrument cluster control unit | 28G |
| N15/15 | Fully integrated transmission control electric controller unit | 10H |
| N15/15 | Fully integrated transmission control electric controller unit | 31J |
| N15/16 | Fully integrated transmission control electric controller unit | 10K |
| N15/16 | Fully integrated transmission control electric controller unit | 31L |
| N3/10 | Engine management control unit | 31E |
| N3/9 | Engine management control unit | 31D |
| N30/3 | Electronic Stability Program control unit | 13E |
| N80 | Steering column module control unit | 3C |
| X11/4 | Diagnostic connector | 28B |
