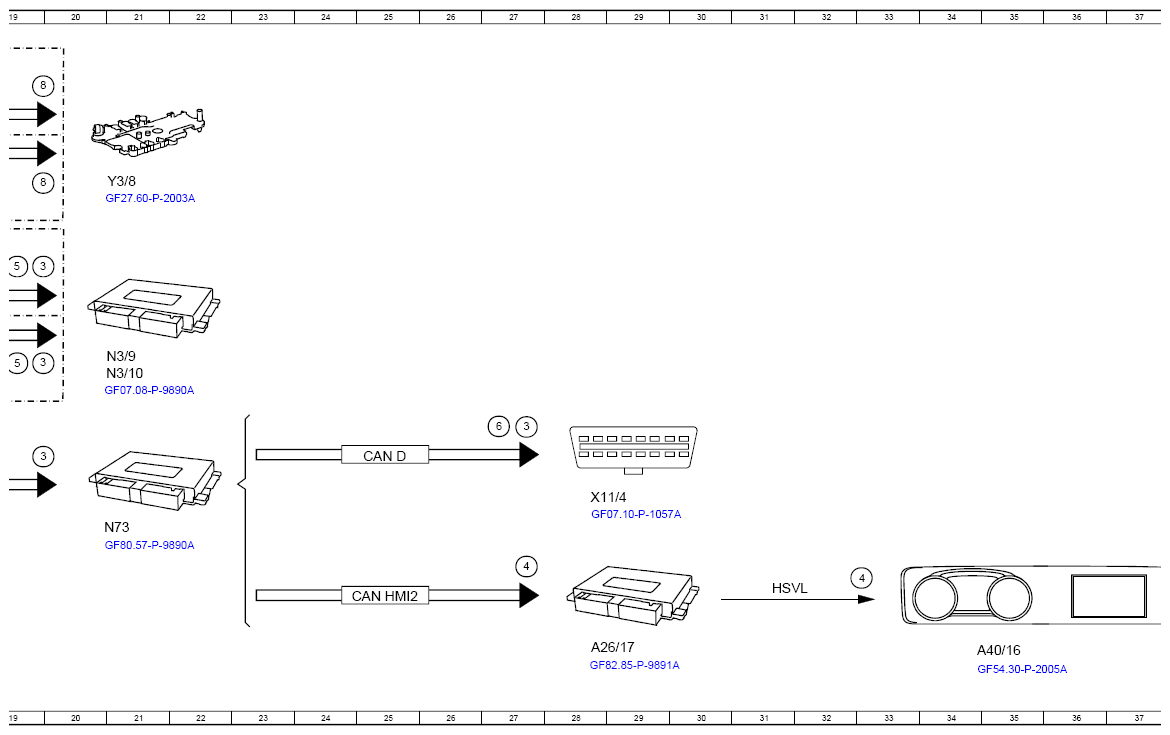

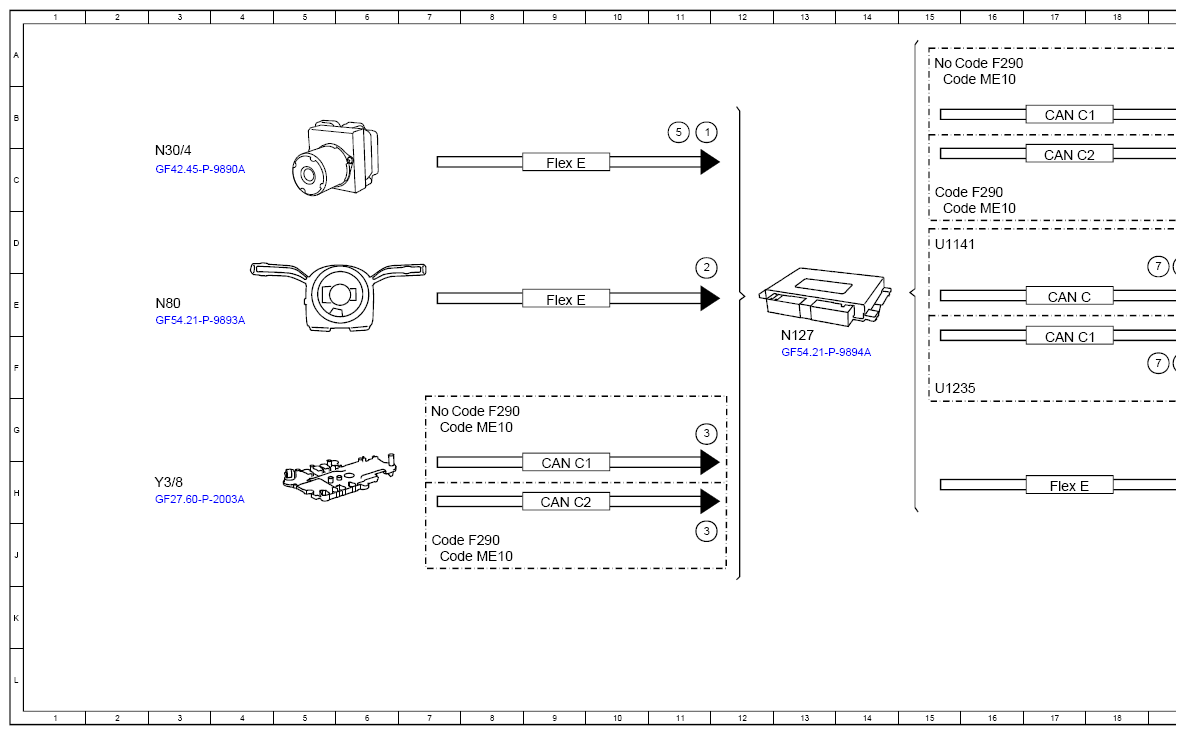

(Function Schematic For Limp-Home Mode - PE27.19-P-2502-97B)
Transmission 725 in model 167
Transmission 725 in model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ESP®, status | 11B |
| 2 | DIRECT SELECT lever, status | 11D |
| 3 | Transmission control, status | 27G |
| 3 | Transmission control, status | 19D |
| 3 | Transmission control, status | 19F |
| 3 | Transmission control, status | 19G |
| 3 | Transmission control, status | 11G |
| 3 | Transmission control, status | 11J |
| 4 | Instrument cluster, message | 33J |
| 4 | Instrument cluster, message | 27J |
| 5 | Wheel speed, signal | 11B |
| 5 | Wheel speed, signal | 19D |
| 5 | Wheel speed, signal | 19F |
| 6 | Transmission control diagnosis, communication | 27G |
| 7 | DIRECT SELECT lever, status | 19D |
| 7 | DIRECT SELECT lever, status | 19F |
| 8 | Limp-home mode, requirement | 19B |
| 8 | Limp-home mode, requirement | 19C |
| A26/17 | Head unit | 28L |
| A40/16 | Head unit/instrument cluster display cluster | 35L |
| CAN C | Engine CAN | 17E |
| CAN C1 | Drive train CAN | 9H |
| CAN C1 | Drive train CAN | 17F |
| CAN C1 | Drive train CAN | 17B |
| CAN C2 | CAN 2 for drive | 9H |
| CAN C2 | CAN 2 for drive | 17C |
| CAN D | Diagnostic CAN | 25H |
| CAN HMI2 | User interface CAN 2 | 25K |
| Code F290 | Model series 290 | 7J |
| Code F290 | Model series 290 | 7G |
| Code F290 | Model series 290 | 15C |
| Code F290 | Model series 290 | 15A |
| Code ME10 | Hybrid vehicle | 7J |
| Code ME10 | Hybrid vehicle | 7G |
| Code ME10 | Hybrid vehicle | 15D |
| Code ME10 | Hybrid vehicle | 15A |
| Flex E | Chassis FlexRay | 9E |
| Flex E | Chassis FlexRay | 9C |
| Flex E | Chassis FlexRay | 17H |
| HSVL | High-speed video link | 31K |
| N127 | Drivetrain control unit | 13F |
| N3/10 | ME-SFI [ME] control unit | 21F |
| N3/9 | CDI control unit | 21F |
| N30/4 | Electronic Stability Program control unit | 3C |
| N73 | Electronic ignition switch control unit | 21J |
| N80 | Steering column module control unit | 3E |
| U1141 | Valid except model 213, 238, 257, 290 | 15D |
| U1235 | Valid for model 213, 238, 257, 290 | 15F |
| X11/4 | Diagnostic connector | 28H |
| Y3/8 | Fully integrated transmission control controller unit | 21C |
| Y3/8 | Fully integrated transmission control controller unit | 3H |
