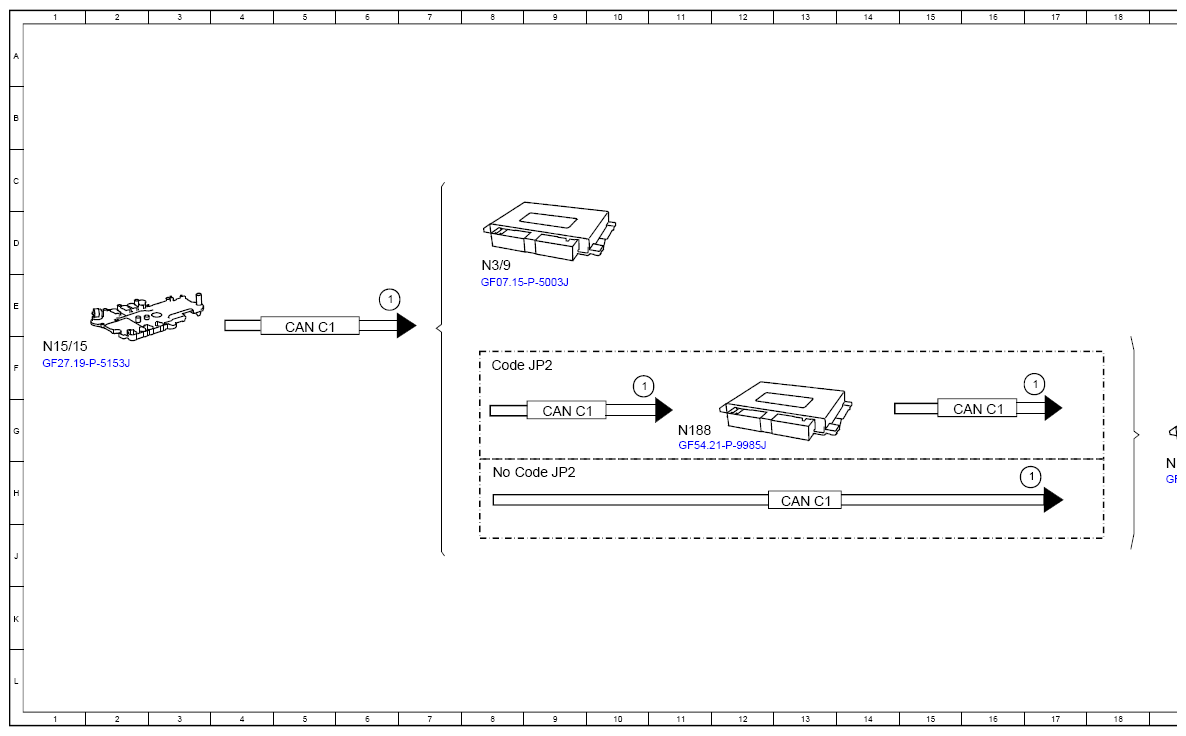

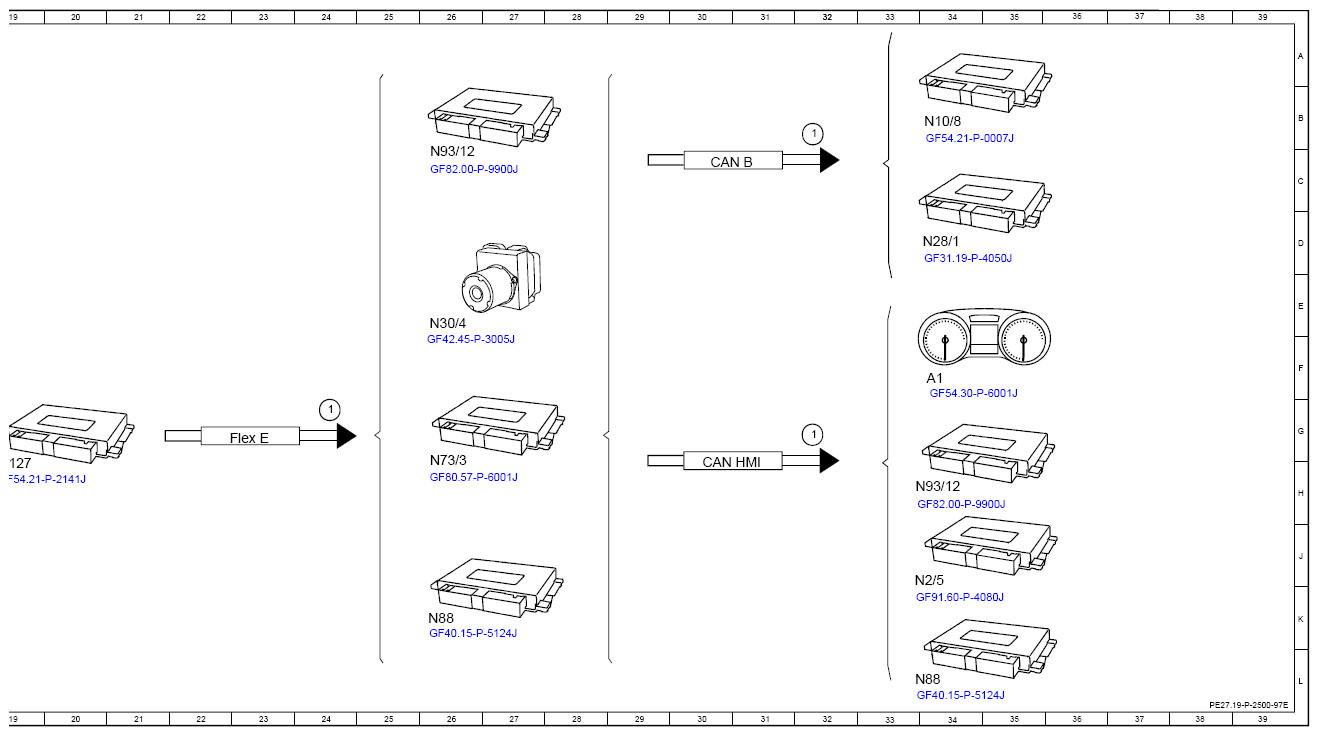

(Function Schematic For Detection Of Transmission Position - PE27.19-P-2500-97E)
Transmission 725 in model 464
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engaged gear, signal | 6E |
| 1 | Engaged gear, signal | 24G |
| 1 | Engaged gear, signal | 32B |
| 1 | Engaged gear, signal | 32G |
| 1 | Engaged gear, signal | 10F |
| 1 | Engaged gear, signal | 17F |
| 1 | Engaged gear, signal | 17H |
| A1 | Instrument cluster | 34F |
| CAN B | CAN for vehicle interior | 30C |
| CAN C1 | CAN 1 for drive | 5E |
| CAN C1 | CAN 1 for drive | 9G |
| CAN C1 | CAN 1 for drive | 13H |
| CAN C1 | CAN 1 for drive | 16G |
| CAN HMI | CAN for user interface | 30H |
| Code JP2 | Emergency jumper switch | 8F |
| Code JP2 | Emergency jumper switch | 8H |
| Flex E | Chassis FlexRay | 23G |
| N10/8 | Signal acquisition and actuation module control unit | 34B |
| N127 | Drivetrain control unit | 19H |
| N15/15 | Fully integrated transmission control electric controller unit | 1F |
| N188 | Emergency override system control unit | 11G |
| N2/5 | Supplemental restraint system control unit | 33J |
| N28/1 | Trailer recognition control unit | 34D |
| N3/9 | Engine management control unit | 8D |
| N30/4 | Electronic Stability Program control unit | 26E |
| N73/3 | Electronic ignition switch control unit | 26H |
| N88 | Tire pressure monitor control unit | 26K |
| N88 | Tire pressure monitor control unit | 33L |
| N93/12 | User interface control unit | 26C |
| N93/12 | User interface control unit | 33H |
