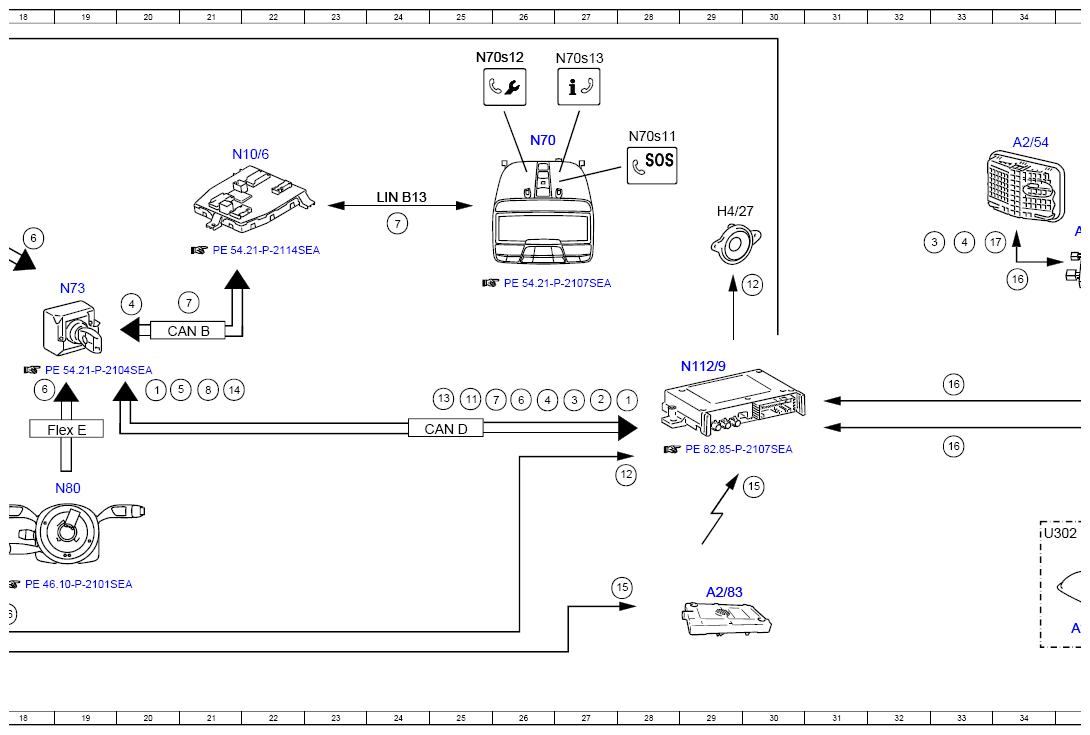

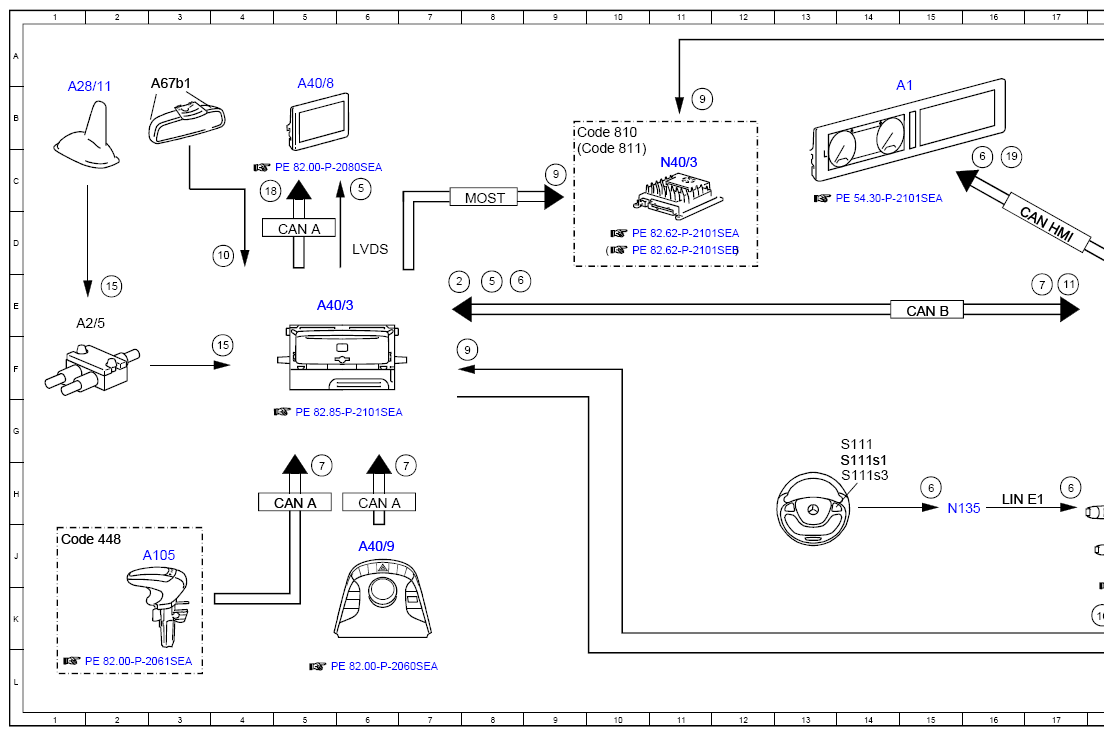

Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97SEK
Model 222 As Of Model Year 2017 Up To Model Year 2018 With Code 362 (HERMES communications module LTE) except code 347 (Mercedes-Benz emergency call system) except code 360 (HERMES UMTS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 28G |
| 1 | Circuit 15R, status | 20F |
| 10 | Voice input, signal | 4D |
| 11 | Connection set-up, request | 17E |
| 11 | Connection set-up, request | 25G |
| 12 | Voice output, signal | 30E |
| 12 | Voice output, signal | 28H |
| 13 | Central locking, status | 25G |
| 14 | Open/close central locking, request | 21F |
| 15 | GPS, signal | 2E |
| 15 | GPS, signal | 4F |
| 15 | GPS, signal | 30H |
| 15 | GPS, signal | 28K |
| 16 | Telephone, signal | 18K |
| 16 | Telephone, signal | 33F |
| 16 | Telephone, signal | 34E |
| 16 | Telephone, signal | 36E |
| 16 | Telephone, signal | 33G |
| 17 | Position data, signal | 33D |
| 17 | Position data, signal | 38D |
| 17 | Position data, signal | 36E |
| 17 | Position data, signal | 37H |
| 18 | Switch-on request, signal | 4C |
| 19 | Instrument cluster, message | 16C |
| 2 | Readiness, signal | 27G |
| 2 | Readiness, signal | 7E |
| 3 | Vehicle data, signal | 27G |
| 3 | Vehicle data, signal | 35E |
| 3 | Vehicle data, signal | 35H |
| 3 | Vehicle data, signal | 37D |
| 3 | Vehicle data, signal | 33D |
| 4 | ATA [EDW] alarm, signal | 36E |
| 4 | ATA [EDW] alarm, signal | 26G |
| 4 | ATA [EDW] alarm, signal | 20E |
| 4 | ATA [EDW] alarm, signal | 36H |
| 4 | ATA [EDW] alarm, signal | 37D |
| 4 | ATA [EDW] alarm, signal | 33D |
| 5 | Audio/COMAND display, message | 6C |
| 5 | Audio/COMAND display, message | 20F |
| 5 | Audio/COMAND display, message | 8E |
| 6 | Multifunction steering wheel button group, signal | 15H |
| 6 | Multifunction steering wheel button group, signal | 17H |
| 6 | Multifunction steering wheel button group, signal | 18F |
| 6 | Multifunction steering wheel button group, signal | 18D |
| 6 | Multifunction steering wheel button group, signal | 16C |
| 6 | Multifunction steering wheel button group, signal | 26G |
| 6 | Multifunction steering wheel button group, signal | 8E |
| 7 | Operation, signal | 7H |
| 7 | Operation, signal | 5H |
| 7 | Operation, signal | 17E |
| 7 | Operation, signal | 21E |
| 7 | Operation, signal | 24D |
| 7 | Operation, signal | 26G |
| 8 | Vehicle data, request | 21F |
| 9 | Mute function, signal | 9C |
| 9 | Mute function, signal | 8F |
| 9 | Mute function, signal | 11B |
| A1 | Instrument cluster | 15B |
| A105 | Touchpad | 3J |
| A2/109 | - | 35D |
| A2/54 | Left emergency call system antenna | 34B |
| A2/55 | Right emergency call system antenna | 36B |
| A2/83 | WLAN antenna | 29K |
| A28/11 | Multifunction antenna | 1B |
| A28/11 | Multifunction antenna | 35K |
| A40/3 | COMAND control unit | 5E |
| A40/8 | Audio/COMAND display | 5B |
| A40/9 | Audio/COMAND control panel | 6J |
| A67b1 | Hands-free system microphone | 3B |
| CAN A | Telematics CAN | 6H |
| CAN A | Telematics CAN | 5H |
| CAN A | Telematics CAN | 5D |
| CAN B | Interior CAN | 15E |
| CAN B | Interior CAN | 21F |
| CAN D | Diagnostic CAN | 25G |
| CAN HMI | User interface CAN | 17D |
| Code 448 | Touchpad | 1J |
| Code 810 | Sound system | 9B |
| Code 811 | Advanced sound system | 9C |
| Flex E | Chassis FlexRay | 19G |
| H4/27 | Center instrument panel speaker | 29D |
| LIN B13 | Roof LIN | 24C |
| LIN E1 | Steering LIN | 16H |
| LVDS | Low voltage differential signal | 6D |
| MOST | Media Oriented System Transport | 8C |
| N10/6 | Front SAM control unit | 22C |
| N112/9 | HERMES control unit | 29F |
| N135 | Steering wheel electronics | 15H |
| N40/3 | Sound system amplifier control unit | 11C |
| N70 | Overhead control panel control unit | 26B |
| N70s11 | SOS button | 28B |
| N70s12 | Breakdown assistance button | 25A |
| N70s13 | MB-Info button | 27A |
| N73 | Electronic ignition switch control unit | 19E |
| N80 | Steering column module control unit | 19H |
| S111 | Right multifunction steering wheel button group | 14G |
| S111s1 | Buttons + and - for setting specific functions and volume control | 14H |
| S111s3 | Accept/terminate phone call button | 14H |
| U302 | Valid without comfort telephony | 34J |
