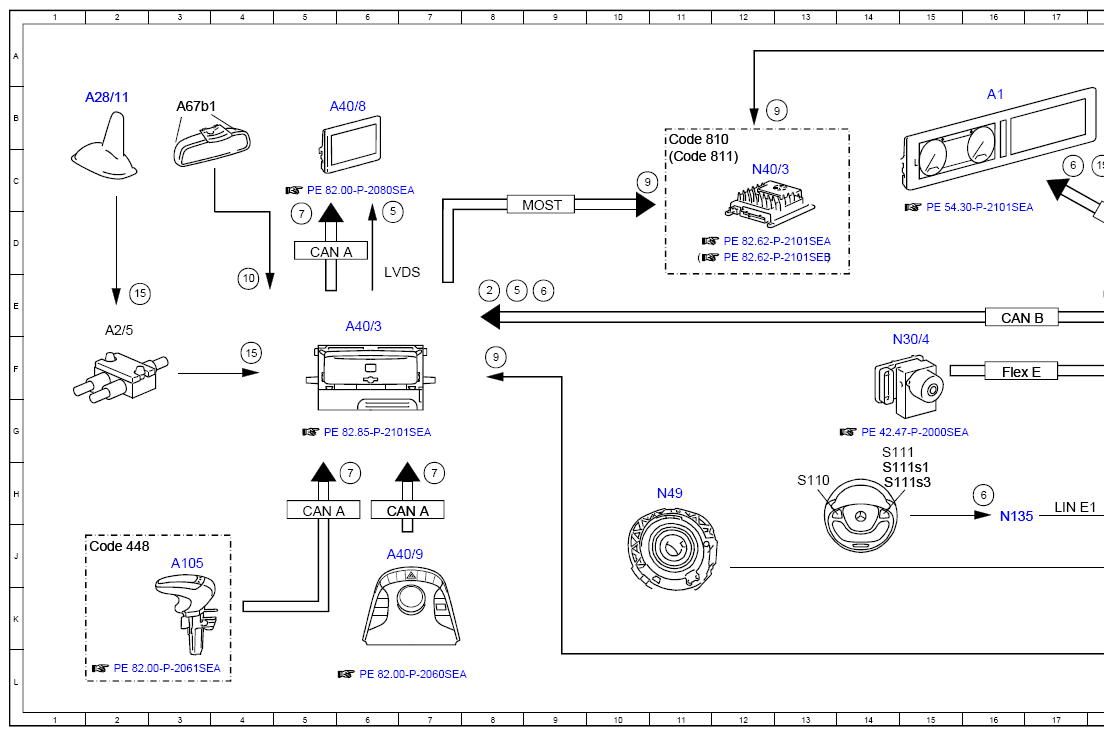

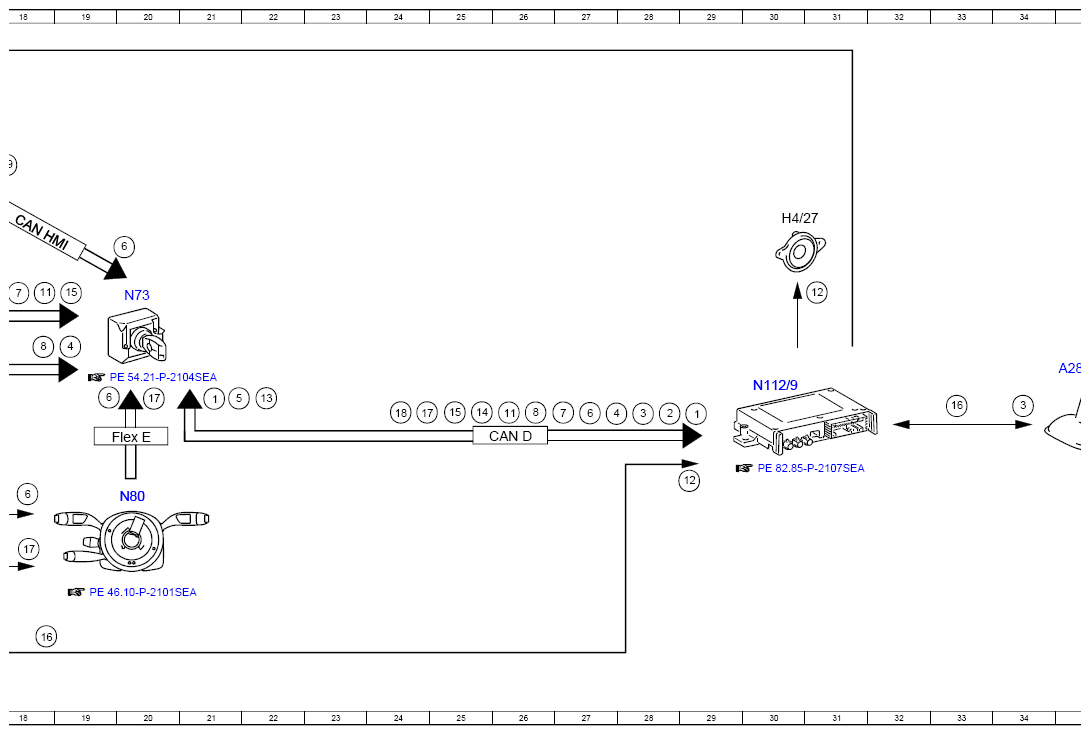

Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97SEI
Model 222 As Of Model Year 2017 Up To Model Year 2018 With Code 360 (HERMES UMTS) except code 347 (Mercedes-Benz emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 29G |
| 1 | Circuit 15R, status | 21G |
| 10 | Voice input, signal | 4E |
| 11 | Connection set-up, request | 18E |
| 11 | Connection set-up, request | 26G |
| 12 | Voice output, signal | 29H |
| 12 | Voice output, signal | 31E |
| 13 | Vehicle data, request | 22G |
| 14 | Map data, signal | 25G |
| 15 | GPS, signal | 4F |
| 15 | GPS, signal | 2E |
| 15 | GPS, signal | 19E |
| 15 | GPS, signal | 25G |
| 16 | Telephone, signal | 18K |
| 16 | Telephone, signal | 33G |
| 17 | Steering wheel angle sensor, signal | 18J |
| 17 | Steering wheel angle sensor, signal | 20G |
| 17 | Steering wheel angle sensor, signal | 24G |
| 18 | Central locking, status | 24G |
| 19 | Instrument cluster, message | 18C |
| 2 | Readiness, signal | 8E |
| 2 | Readiness, signal | 28G |
| 3 | Vehicle data, signal | 28G |
| 3 | Vehicle data, signal | 34G |
| 4 | Yaw rate, signal | 28G |
| 4 | Yaw rate, signal | 19F |
| 5 | Audio/COMAND display, message | 21G |
| 5 | Audio/COMAND display, message | 8E |
| 5 | Audio/COMAND display, message | 6D |
| 6 | Multifunction steering wheel button group, signal | 18H |
| 6 | Multifunction steering wheel button group, signal | 16H |
| 6 | Multifunction steering wheel button group, signal | 19G |
| 6 | Multifunction steering wheel button group, signal | 27G |
| 6 | Multifunction steering wheel button group, signal | 20D |
| 6 | Multifunction steering wheel button group, signal | 17C |
| 6 | Multifunction steering wheel button group, signal | 9E |
| 7 | Operation, signal | 6H |
| 7 | Operation, signal | 7H |
| 7 | Operation, signal | 18E |
| 7 | Operation, signal | 27G |
| 7 | Operation, signal | 5D |
| 8 | Wheel speed, signal | 18F |
| 8 | Wheel speed, signal | 26G |
| 9 | Mute function, signal | 8F |
| 9 | Mute function, signal | 10C |
| 9 | Mute function, signal | 13B |
| A1 | Instrument cluster | 16B |
| A105 | Touchpad | 3J |
| A28/11 | Multifunction antenna | 1B |
| A28/11 | Multifunction antenna | 35F |
| A40/3 | COMAND control unit | 6E |
| A40/8 | Audio/COMAND display | 5B |
| A40/9 | Audio/COMAND control panel | 6J |
| A67b1 | Hands-free system microphone | 3B |
| CAN A | Telematics CAN | 7H |
| CAN A | Telematics CAN | 5H |
| CAN A | Telematics CAN | 5D |
| CAN B | Interior CAN | 16E |
| CAN D | Diagnostic CAN | 26G |
| CAN HMI | User interface CAN | 18D |
| Code 448 | Touchpad | 2J |
| Code 810 | Sound system | 11B |
| Code 811 | Advanced sound system | 11C |
| Flex E | Chassis FlexRay | 20G |
| Flex E | Chassis FlexRay | 16F |
| H4/27 | Center instrument panel speaker | 30D |
| LIN E1 | Steering LIN | 17H |
| LVDS | Low voltage differential signal | 6E |
| MOST | Media Oriented System Transport | 9C |
| N112/9 | HERMES control unit | 30F |
| N135 | Steering wheel electronics | 16H |
| N30/4 | Electronic Stability Program control unit | 15F |
| N40/3 | Sound system amplifier control unit | 12C |
| N49 | Steering wheel angle sensor | 11H |
| N73 | Electronic ignition switch control unit | 20E |
| N80 | Steering column module control unit | 20H |
| S110 | Left multifunction steering wheel button group | 13H |
| S111 | Right multifunction steering wheel button group | 14G |
| S111s1 | Buttons + and - for setting specific functions and volume control | 14H |
| S111s3 | Accept/terminate phone call button | 14H |
