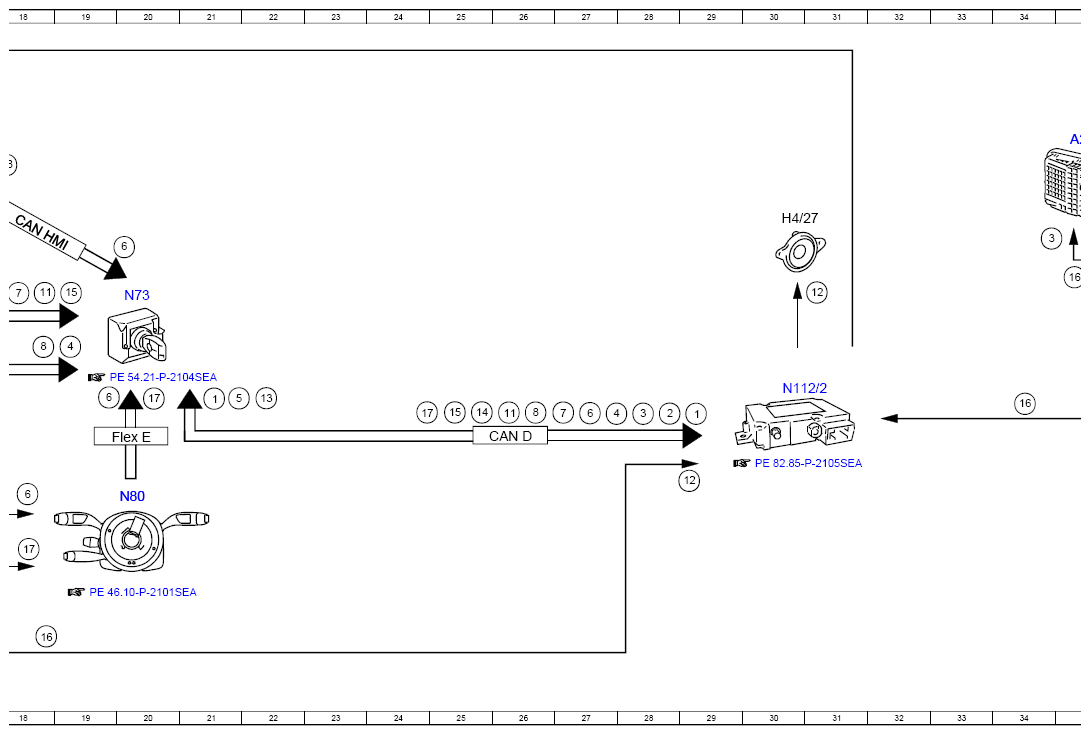

(Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97SEG)
Model 222 Up To Model Year 2017 With Code 05U (Remote Online) except code 347 (Mercedes-Benz emergency call system) except code 348 (Emergency call/assistant system) except code 350 (Ecall emergency call system, Europe) except code 360 (HERMES UMTS) except code 362 (HERMES communications module LTE)
Model 222 Up To Model Year 2017 With Code 06U (Mercedes connect me standard services) except code 347 (Mercedes-Benz emergency call system) except code 348 (Emergency call/assistant system) except code 350 (Ecall emergency call system, Europe) except code 360 (HERMES UMTS) except code 362 (HERMES communications module LTE)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 29G |
| 1 | Circuit 15R, status | 21G |
| 10 | Voice input, signal | 5E |
| 11 | Connection set-up, request | 18E |
| 11 | Connection set-up, request | 26G |
| 12 | Voice output, signal | 29H |
| 12 | Voice output, signal | 31E |
| 13 | Vehicle data, request | 22G |
| 14 | Map data, signal | 25G |
| 15 | GPS, signal | 4F |
| 15 | GPS, signal | 2E |
| 15 | GPS, signal | 19E |
| 15 | GPS, signal | 25G |
| 16 | Telephone, signal | 18K |
| 16 | Telephone, signal | 34G |
| 16 | Telephone, signal | 35E |
| 16 | Telephone, signal | 37E |
| 17 | Steering wheel angle sensor, signal | 18J |
| 17 | Steering wheel angle sensor, signal | 20G |
| 17 | Steering wheel angle sensor, signal | 24G |
| 18 | Instrument cluster, message | 18C |
| 2 | Readiness, signal | 8E |
| 2 | Readiness, signal | 28G |
| 3 | Vehicle data, signal | 28G |
| 3 | Vehicle data, signal | 36E |
| 3 | Vehicle data, signal | 38D |
| 3 | Vehicle data, signal | 34D |
| 4 | Yaw rate, signal | 28G |
| 4 | Yaw rate, signal | 19F |
| 5 | Audio/COMAND display, message | 6C |
| 5 | Audio/COMAND display, message | 21G |
| 5 | Audio/COMAND display, message | 8E |
| 6 | Multifunction steering wheel button group, signal | 18H |
| 6 | Multifunction steering wheel button group, signal | 16H |
| 6 | Multifunction steering wheel button group, signal | 19G |
| 6 | Multifunction steering wheel button group, signal | 27G |
| 6 | Multifunction steering wheel button group, signal | 20D |
| 6 | Multifunction steering wheel button group, signal | 17C |
| 6 | Multifunction steering wheel button group, signal | 9E |
| 7 | Operation, signal | 6H |
| 7 | Operation, signal | 7H |
| 7 | Operation, signal | 18E |
| 7 | Operation, signal | 27G |
| 8 | Wheel speed, signal | 18F |
| 8 | Wheel speed, signal | 26G |
| 9 | Mute function, signal | 8F |
| 9 | Mute function, signal | 10C |
| 9 | Mute function, signal | 13B |
| A1 | Instrument cluster | 16B |
| A105 | Touchpad | 3J |
| A2/109 | - | 36D |
| A2/54 | Left emergency call system antenna | 35B |
| A2/55 | Right emergency call system antenna | 37B |
| A28/11 | Multifunction antenna | 1B |
| A40/3 | COMAND control unit | 6E |
| A40/8 | Audio/COMAND display | 6B |
| A40/9 | Audio/COMAND control panel | 6J |
| A67b1 | Hands-free system microphone | 3B |
| CAN A | Telematics CAN | 7H |
| CAN A | Telematics CAN | 5H |
| CAN B | Interior CAN | 16E |
| CAN D | Diagnostic CAN | 26G |
| CAN HMI | User interface CAN | 18D |
| Code 448 | Touchpad | 2J |
| Code 810 | Sound system | 11B |
| Code 811 | Advanced sound system | 11C |
| Flex E | Chassis FlexRay | 20G |
| Flex E | Chassis FlexRay | 16F |
| H4/27 | Center instrument panel speaker | 30D |
| LIN E1 | Steering LIN | 17H |
| LVDS | Low voltage differential signal | 6D |
| MOST | Media Oriented System Transport | 9C |
| N112/2 | Telematics services communication module | 30F |
| N135 | Steering wheel electronics | 16H |
| N30/4 | Electronic Stability Program control unit | 15F |
| N40/3 | Sound system amplifier control unit | 12C |
| N49 | Steering wheel angle sensor | 11H |
| N73 | Electronic ignition switch control unit | 20E |
| N80 | Steering column module control unit | 20H |
| S110 | Left multifunction steering wheel button group | 13H |
| S111 | Right multifunction steering wheel button group | 14H |
