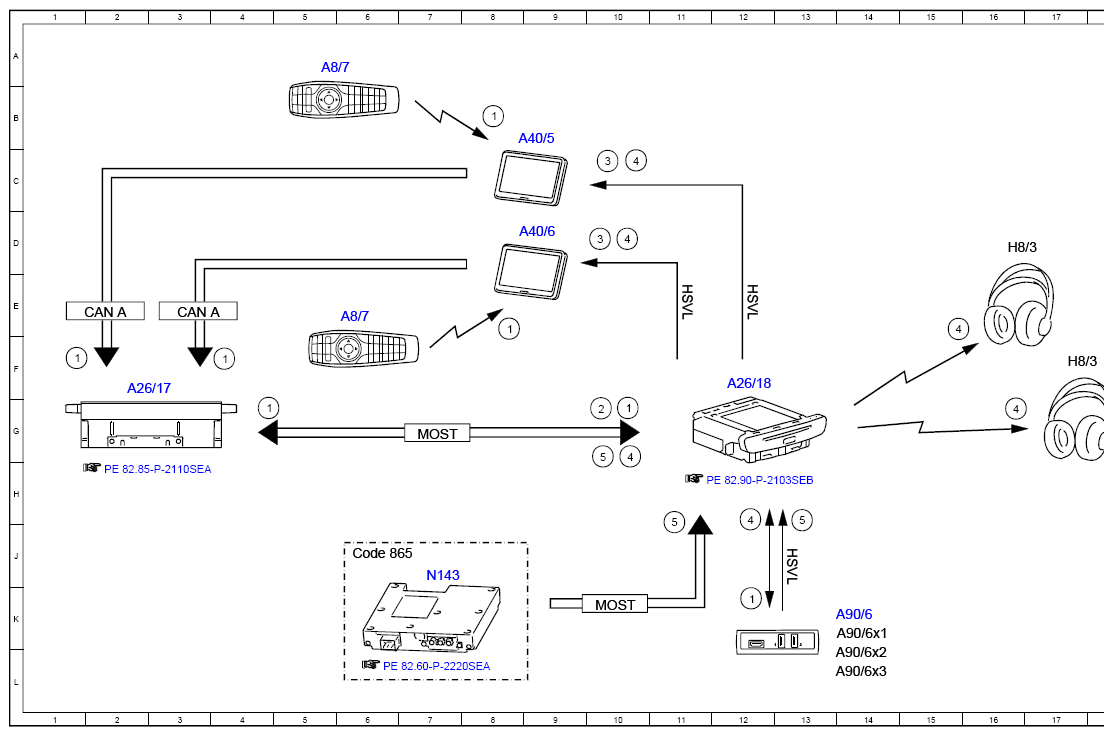

Electrical Function Schematic For Rear Entertainment System - PE82.90-P-2054-97SEM
Model 222 As Of Model Year 2018 With Code 864 (Rear compartment entertainment package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 1F |
| 1 | Operation, signal | 4G |
| 1 | Operation, signal | 4F |
| 1 | Operation, signal | 12K |
| 1 | Operation, signal | 10G |
| 1 | Operation, signal | 8E |
| 1 | Operation, signal | 8B |
| 2 | Internet, signal | 10G |
| 3 | High-speed video link video signal data transfer, signal | 10C |
| 3 | High-speed video link video signal data transfer, signal | 10D |
| 4 | Audio, signal | 10C |
| 4 | Audio, signal | 15E |
| 4 | Audio, signal | 12H |
| 4 | Audio, signal | 10D |
| 4 | Audio, signal | 10G |
| 4 | Audio, signal | 16G |
| 5 | TV antennas, signal | 11J |
| 5 | TV antennas, signal | 13H |
| 5 | TV antennas, signal | 10G |
| A26/17 | Head unit | 2F |
| A26/18 | Rear entertainment controller unit | 12F |
| A40/5 | Left rear display | 9B |
| A40/6 | Right rear display | 9D |
| A8/7 | Remote control | 6E |
| A8/7 | Remote control | 5A |
| A90/6 | Rear multimedia connection unit | 14K |
| A90/6x1 | Rear USB connector 1 | 14K |
| A90/6x2 | Rear USB connector 2 | 14L |
| A90/6x3 | Rear HDMI connection | 14L |
| CAN A | Telematics CAN | 3E |
| CAN A | Telematics CAN | 2E |
| Code 865 | TV tuner | 6J |
| H8/3 | Radio frequency headphones | 17F |
| H8/3 | Radio frequency headphones | 16D |
| HSVL | High-speed video link | 11E |
| HSVL | High-speed video link | 12E |
| HSVL | High-speed video link | 13J |
| MOST | Media Oriented System Transport | 7G |
| MOST | Media Oriented System Transport | 10K |
| N143 | TV tuner control unit | 7J |
