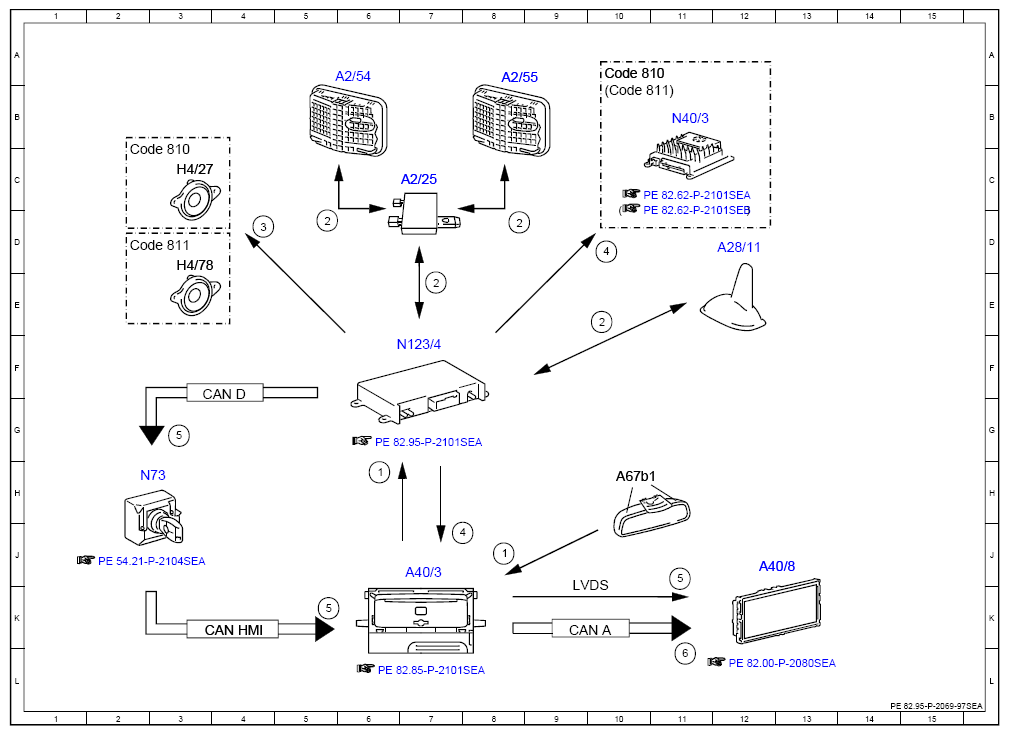

Electrical Function Diagram For Voice Connection Between Vehicle And Service Center, Function - PE82.95-P-2069-97SEA
Model 222 With Code 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Voice input, signal | 6H |
| 1 | Voice input, signal | 8J |
| 2 | Telephone, signal | 10E |
| 2 | Telephone, signal | 7E |
| 2 | Telephone, signal | 8D |
| 2 | Telephone, signal | 5D |
| 3 | Voice output, signal | 4D |
| 4 | Mute, signal | 7J |
| 4 | Mute, signal | 10D |
| 5 | Audio/COMAND display, message | 3G |
| 5 | Audio/COMAND display, message | 5K |
| 5 | Audio/COMAND display, message | 11J |
| 6 | Switch-on request, signal | 11L |
| A2/25 | Emergency call system antenna splitter | 7C |
| A2/54 | Left emergency call system antenna | 5A |
| A2/55 | Right emergency call system antenna | 8A |
| A28/11 | Multifunction antenna | 12D |
| A40/3 | COMAND control unit | 7J |
| A40/8 | Audio/COMAND display | 12J |
| A67b1 | Hands-free system microphone | 10H |
| CAN A | Telematics CAN | 9K |
| CAN D | Diagnostic CAN | 4G |
| CAN HMI | User interface CAN | 4K |
| Code 810 | Sound system | 10A |
| Code 810 | Sound system | 2C |
| Code 811 | Advanced sound system | 10B |
| Code 811 | Advanced sound system | 2D |
| H4/27 | Center instrument panel speaker | 3C |
| H4/78 | Center instrument panel midrange speaker | 3D |
| LVDS | Low voltage differential signal | 9K |
| N123/4 | Emergency call system control unit | 7F |
| N40/3 | Sound system amplifier control unit | 11B |
| N73 | Electronic ignition switch control unit | 2H |
