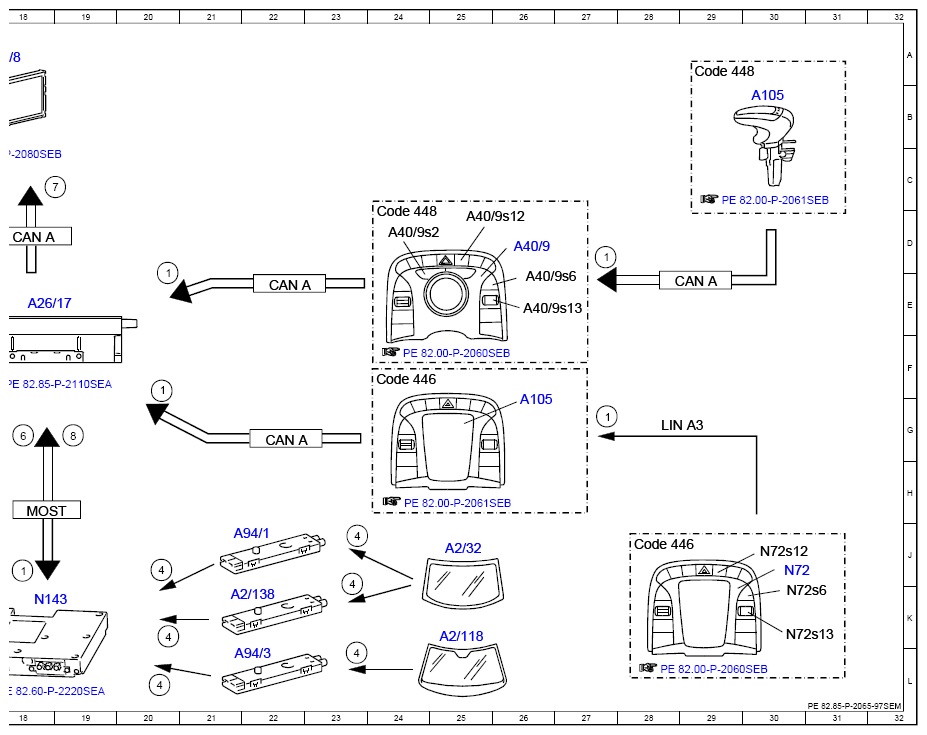

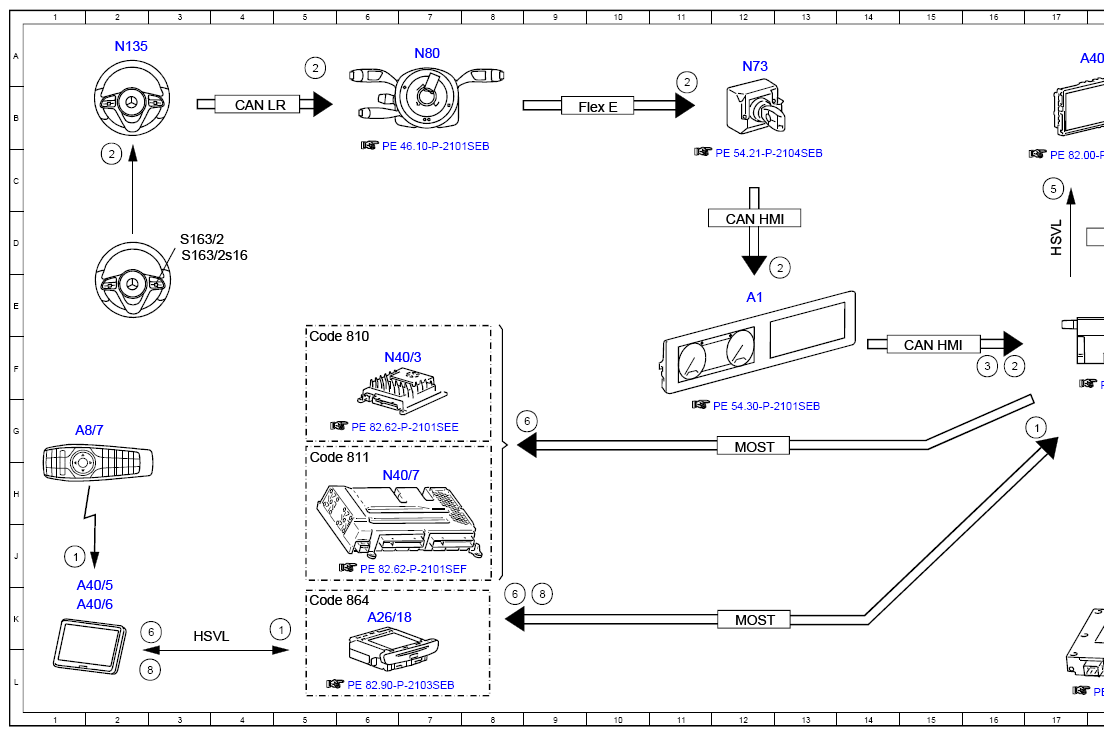

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97SEM
Model 222 As Of Model Year 2018 With Code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17G |
| 1 | Operation, signal | 18J |
| 1 | Operation, signal | 20E |
| 1 | Operation, signal | 27D |
| 1 | Operation, signal | 20F |
| 1 | Operation, signal | 27G |
| 1 | Operation, signal | 5K |
| 1 | Operation, signal | 1J |
| 2 | Multifunction steering wheel button group, signal | 2C |
| 2 | Multifunction steering wheel button group, signal | 11B |
| 2 | Multifunction steering wheel button group, signal | 13D |
| 2 | Multifunction steering wheel button group, signal | 16F |
| 2 | Multifunction steering wheel button group, signal | 5A |
| 3 | Vehicle speed, signal | 16F |
| 4 | TV antennas, signal | 20L |
| 4 | TV antennas, signal | 20K |
| 4 | TV antennas, signal | 20J |
| 4 | TV antennas, signal | 23L |
| 4 | TV antennas, signal | 23K |
| 4 | TV antennas, signal | 23J |
| 5 | High-speed video link video signal data transfer, signal | 17C |
| 6 | Audio, signal | 8K |
| 6 | Audio, signal | 18G |
| 6 | Audio, signal | 9G |
| 6 | Audio, signal | 3K |
| 7 | Switch-on request, signal | 18C |
| 8 | Video, signal | 19G |
| 8 | Video, signal | 9K |
| 8 | Video, signal | 3L |
| A1 | Instrument cluster | 12E |
| A105 | Touchpad | 30B |
| A105 | Touchpad | 26G |
| A2/118 | Windshield antenna | 25K |
| A2/138 | FM2, DAB and TV2 antenna amplifier | 22K |
| A2/32 | Rear window antenna | 25J |
| A26/17 | Head unit | 18E |
| A26/18 | Rear entertainment controller unit | 6K |
| A40/5 | Left rear display | 2K |
| A40/6 | Right rear display | 2K |
| A40/8 | Audio/COMAND display | 18A |
| A40/9 | Audio/COMAND control panel | 26D |
| A40/9s12 | Media button | 25D |
| A40/9s13 | Volume control button | 26E |
| A40/9s2 | "Back" button | 24D |
| A40/9s6 | "ON" button | 26E |
| A8/7 | Remote control | 1G |
| A94/1 | TV 1 antenna amplifier | 22J |
| A94/3 | TV 3 antenna amplifier | 22L |
| CAN A | Telematics CAN | 18D |
| CAN A | Telematics CAN | 22E |
| CAN A | Telematics CAN | 29E |
| CAN A | Telematics CAN | 22G |
| CAN HMI | User interface CAN | 12D |
| CAN HMI | User interface CAN | 15F |
| CAN LR | Steering wheel CAN | 4B |
| Code 446 | Touchpad only | 24F |
| Code 446 | Touchpad only | 28J |
| Code 448 | Touchpad | 24D |
| Code 448 | Touchpad | 29A |
| Code 810 | Sound system | 5F |
| Code 811 | Advanced sound system | 5G |
| Code 864 | Rear compartment entertainment | 5K |
| Flex E | Chassis FlexRay | 10B |
| HSVL | High-speed video link | 17D |
| HSVL | High-speed video link | 3K |
| LIN A3 | LCP LIN | 28G |
| MOST | Media Oriented System Transport | 18H |
| MOST | Media Oriented System Transport | 12K |
| MOST | Media Oriented System Transport | 12G |
| N135 | Steering wheel electronics | 2A |
| N143 | TV tuner control unit | 18K |
| N40/3 | Sound system amplifier control unit | 6F |
| N40/7 | Advanced sound system amplifier control unit | 6H |
| N72 | Lower control panel | 30J |
| N72s12 | Media button | 30J |
| N72s13 | Volume control button | 30K |
| N72s6 | "ON" button | 30K |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 7A |
| S163/2 | Head unit multifunction steering wheel button group | 3D |
| S163/2s16 | Volume control switch | 3D |
