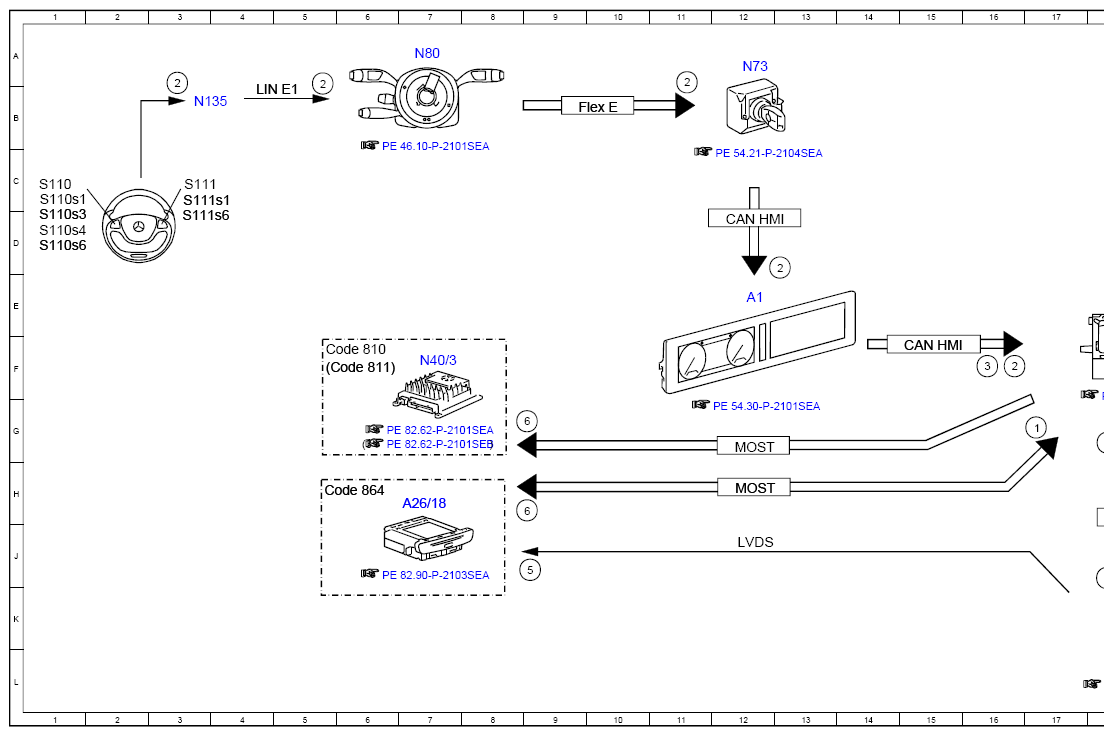

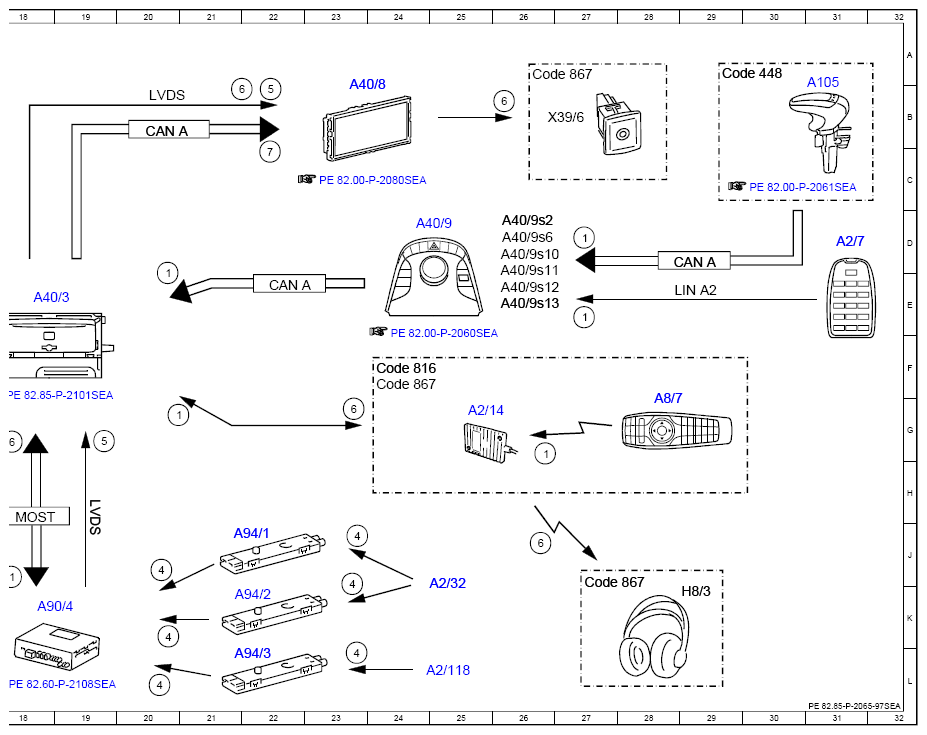

Electrical Function Diagram For TV Mode, Function - PE82.85-P-2065-97SEA
Model 222 Up To Model Year 2018 With Code 865 (digital TV)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 17G |
| 1 | Operation, signal | 26G |
| 1 | Operation, signal | 18J |
| 1 | Operation, signal | 20G |
| 1 | Operation, signal | 20E |
| 1 | Operation, signal | 27D |
| 1 | Operation, signal | 27E |
| 2 | Multifunction steering wheel button group, signal | 3B |
| 2 | Multifunction steering wheel button group, signal | 5B |
| 2 | Multifunction steering wheel button group, signal | 11B |
| 2 | Multifunction steering wheel button group, signal | 13D |
| 2 | Multifunction steering wheel button group, signal | 16F |
| 3 | Vehicle speed, signal | 16F |
| 4 | TV antennas, signal | 20L |
| 4 | TV antennas, signal | 20K |
| 4 | TV antennas, signal | 20J |
| 4 | TV antennas, signal | 23L |
| 4 | TV antennas, signal | 23K |
| 4 | TV antennas, signal | 23J |
| 5 | Low voltage differential signal video signal data transfer, signal | 9J |
| 5 | Low voltage differential signal video signal data transfer, signal | 22B |
| 5 | Low voltage differential signal video signal data transfer, signal | 19G |
| 6 | Audio, signal | 9H |
| 6 | Audio, signal | 18G |
| 6 | Audio, signal | 9G |
| 6 | Audio, signal | 23G |
| 6 | Audio, signal | 26J |
| 6 | Audio, signal | 26B |
| 6 | Audio, signal | 21B |
| 7 | Switch-on request, signal | 22C |
| A1 | Instrument cluster | 12E |
| A105 | Touchpad | 31B |
| A2/118 | Windshield antenna | 25L |
| A2/14 | Headphones and remote control antenna | 25G |
| A2/32 | Rear window antenna | 25K |
| A2/7 | Telephone keypad | 31D |
| A26/18 | Rear entertainment controller unit | 7H |
| A40/3 | COMAND control unit | 18E |
| A40/8 | Audio/COMAND display | 23B |
| A40/9 | Audio/COMAND control panel | 24D |
| A40/9s10 | Navigation button | 26D |
| A40/9s11 | Audio/COMAND controller | 26E |
| A40/9s12 | Media button | 26E |
| A40/9s13 | Volume control button | 26E |
| A40/9s2 | "Back" button | 26D |
| A40/9s6 | "ON" button | 26D |
| A8/7 | Remote control | 28G |
| A90/4 | Tuner unit | 18K |
| A94/1 | TV 1 antenna amplifier | 22J |
| A94/2 | TV 2 and DAB band III antenna | 22K |
| A94/3 | TV 3 antenna amplifier | 22L |
| CAN A | Telematics CAN | 20B |
| CAN A | Telematics CAN | 22E |
| CAN A | Telematics CAN | 29D |
| CAN HMI | User interface CAN | 12D |
| CAN HMI | User interface CAN | 15F |
| Code 448 | Touchpad | 29A |
| Code 810 | Sound system | 5F |
| Code 811 | Advanced sound system | 5F |
| Code 816 | Entertainment remote control | 24F |
| Code 864 | Rear compartment entertainment | 5H |
| Code 867 | SPLITVIEW | 24F |
| Code 867 | SPLITVIEW | 27K |
| Code 867 | SPLITVIEW | 26A |
| Flex E | Chassis FlexRay | 10B |
| H8/3 | Radio frequency headphones | 29K |
| LIN A2 | Telephone keypad LIN | 29E |
| LIN E1 | Steering LIN | 4B |
| LVDS | Low voltage differential signal | 20B |
| LVDS | Low voltage differential signal | 12J |
| LVDS | Low voltage differential signal | 19H |
| MOST | Media Oriented System Transport | 18H |
| MOST | Media Oriented System Transport | 12H |
| MOST | Media Oriented System Transport | 12G |
| N135 | Steering wheel electronics | 3B |
| N40/3 | Sound system amplifier control unit | 7F |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 7A |
| S110 | Left multifunction steering wheel button group | 1C |
| S110s1 | Scroll forward/back button | 1C |
| S110s3 | System selection button | 1D |
| S110s4 | "Back" button | 1D |
| S110s6 | OK button | 1D |
| S111 | Right multifunction steering wheel button group | 3C |
| S111s1 | Buttons + and - for setting specific functions and volume control | 3C |
| S111s6 | Mute button | 3D |
| X39/6 | Headphones electrical connector (cabled) | 27B |
