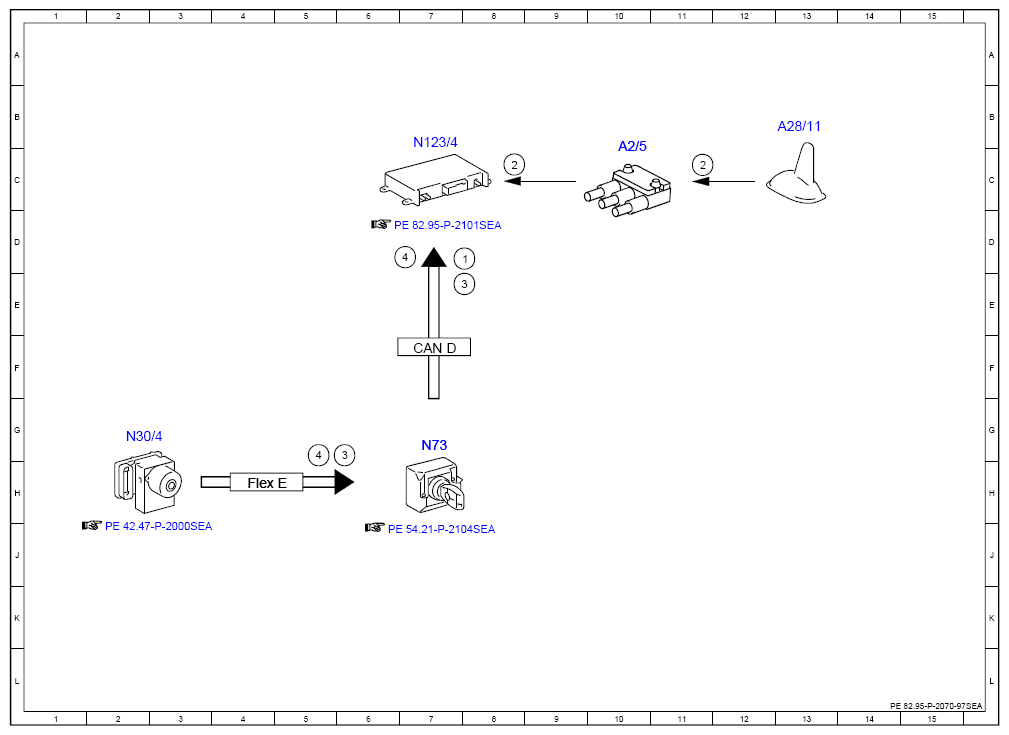

Electrical Function Diagram For Position Finding, Function - PE82.95-P-2070-97SEA
Model 222 With Code 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 8D |
| 2 | GPS, signal | 8C |
| 2 | GPS, signal | 11C |
| 3 | Wheel speed, signal | 6G |
| 3 | Wheel speed, signal | 8E |
| 4 | Yaw rate, signal | 5G |
| 4 | Yaw rate, signal | 7D |
| A2/5 | Global positioning system antenna splitter | 10C |
| A28/11 | Multifunction antenna | 13B |
| CAN D | Diagnostic CAN | 7F |
| Flex E | Chassis FlexRay | 4H |
| N123/4 | Emergency call system control unit | 7B |
| N30/4 | Electronic Stability Program control unit | 2G |
| N73 | Electronic ignition switch control unit | 7G |
