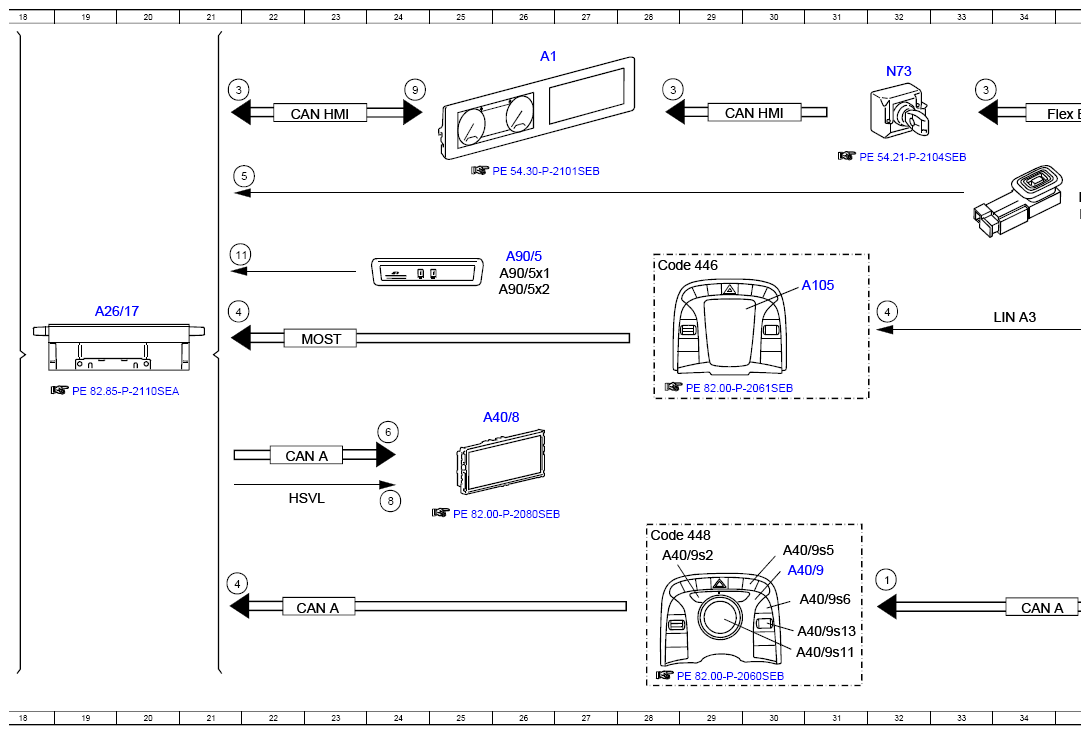

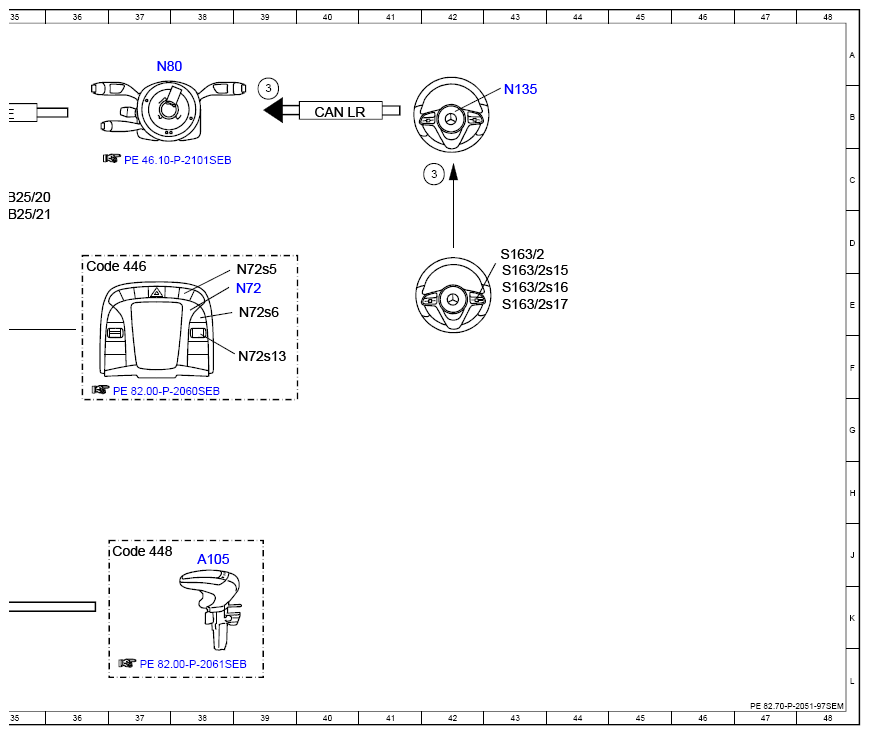

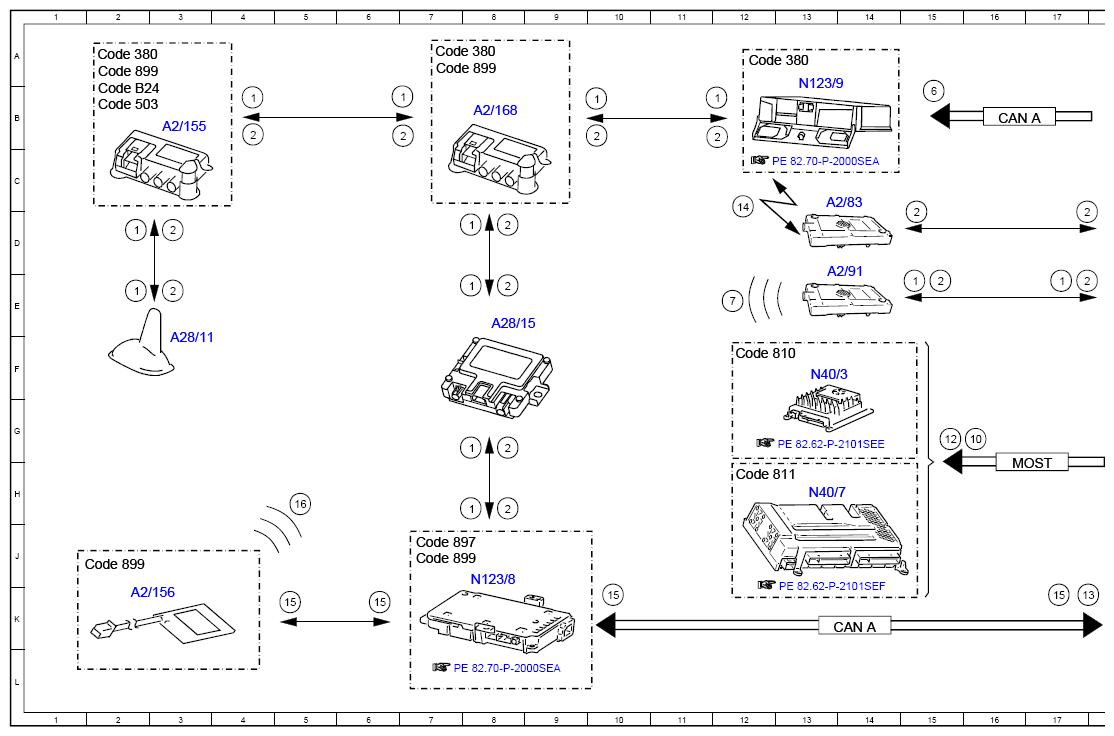

Electrical Function Schematic For Cellular Phone - PE82.70-P-2051-97SEM
Model 222 as of model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 8H |
| 1 | Telephone, signal | 8G |
| 1 | Telephone, signal | 10B |
| 1 | Telephone, signal | 12B |
| 1 | Telephone, signal | 15E |
| 1 | Telephone, signal | 17E |
| 1 | Telephone, signal | 4B |
| 1 | Telephone, signal | 7B |
| 1 | Telephone, signal | 8E |
| 1 | Telephone, signal | 8D |
| 1 | Telephone, signal | 2E |
| 1 | Telephone, signal | 2D |
| 1 | Telephone, signal | 32J |
| 10 | Sound system amplifier, actuation | 16G |
| 11 | Address data, signal | 22D |
| 12 | Mute function, signal | 15G |
| 13 | Charge level, status | 17K |
| 14 | Wireless Local Area Network (WLAN), communication | 12C |
| 15 | Connection established, signal | 5K |
| 15 | Connection established, signal | 6K |
| 15 | Connection established, signal | 10K |
| 15 | Connection established, signal | 17K |
| 16 | Near Field Communication, signal | 5H |
| 2 | Internet, signal | 15D |
| 2 | Internet, signal | 8H |
| 2 | Internet, signal | 8G |
| 2 | Internet, signal | 17D |
| 2 | Internet, signal | 10B |
| 2 | Internet, signal | 12B |
| 2 | Internet, signal | 15E |
| 2 | Internet, signal | 17E |
| 2 | Internet, signal | 4B |
| 2 | Internet, signal | 7B |
| 2 | Internet, signal | 8E |
| 2 | Internet, signal | 8D |
| 2 | Internet, signal | 3E |
| 2 | Internet, signal | 3D |
| 3 | Multifunction steering wheel button group, signal | 21B |
| 3 | Multifunction steering wheel button group, signal | 42C |
| 3 | Multifunction steering wheel button group, signal | 28B |
| 3 | Multifunction steering wheel button group, signal | 33B |
| 3 | Multifunction steering wheel button group, signal | 39B |
| 4 | Operation, signal | 21K |
| 4 | Operation, signal | 21E |
| 4 | Operation, signal | 32E |
| 5 | Voice input, signal | 22C |
| 6 | Switch-on request, signal | 24G |
| 6 | Switch-on request, signal | 15B |
| 7 | Bluetooth®, signal | 12E |
| 8 | High-speed video link video signal data transfer, signal | 24H |
| 9 | Instrument cluster, message | 24B |
| A1 | Instrument cluster | 26A |
| A105 | Touchpad | 31E |
| A105 | Touchpad | 38J |
| A2/155 | Telephone, stationary heater and Remote Park-Pilot antenna changeover switch | 3B |
| A2/156 | Near Field Communication antenna | 2K |
| A2/168 | Telephone antenna changeover switch | 8B |
| A2/83 | WLAN antenna | 13C |
| A2/91 | Bluetooth® antenna | 13E |
| A26/17 | Head unit | 19E |
| A28/11 | Multifunction antenna | 3F |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 8E |
| A40/8 | Audio/COMAND display | 26G |
| A40/9 | Audio/COMAND control panel | 30J |
| A40/9s11 | Audio/COMAND controller | 31L |
| A40/9s13 | Volume control button | 31K |
| A40/9s2 | "Back" button | 28J |
| A40/9s5 | Telephone button | 30J |
| A40/9s6 | "ON" button | 31K |
| A90/5 | Multimedia connection unit | 26D |
| A90/5x1 | USB connector 1 | 26E |
| A90/5x2 | USB connector 2 | 26E |
| B25/20 | Driver hands-free system microphone | 35C |
| B25/21 | Front passenger hands-free system microphone | 35D |
| CAN A | Telematics CAN | 23K |
| CAN A | Telematics CAN | 22H |
| CAN A | Telematics CAN | 34K |
| CAN A | Telematics CAN | 16B |
| CAN A | Telematics CAN | 14K |
| CAN HMI | User interface CAN | 23B |
| CAN HMI | User interface CAN | 29B |
| CAN LR | Steering wheel CAN | 40B |
| Code 380 | Car telephony package | 12A |
| Code 380 | Car telephony package | 2A |
| Code 380 | Car telephony package | 7A |
| Code 446 | Touchpad only | 36D |
| Code 446 | Touchpad only | 28D |
| Code 448 | Touchpad | 37J |
| Code 448 | Touchpad | 28J |
| Code 503 | Remote Park-Pilot | 2B |
| Code 810 | Sound system | 12F |
| Code 811 | Advanced sound system | 12H |
| Code 897 | Wireless mobile phone charging | 7J |
| Code 899 | Multifunction telephony | 1J |
| Code 899 | Multifunction telephony | 7J |
| Code 899 | Multifunction telephony | 2A |
| Code 899 | Multifunction telephony | 7A |
| Code B24 | Radio remote control for stationary heater | 2B |
| Flex E | Chassis FlexRay | 35B |
| HSVL | High-speed video link | 22H |
| LIN A3 | LCP LIN | 34E |
| MOST | Media Oriented System Transport | 16H |
| MOST | Media Oriented System Transport | 23F |
| N123/8 | Mobile phone cradle control unit | 8J |
| N123/9 | Telephone control unit | 13B |
| N135 | Steering wheel electronics | 43B |
| N40/3 | Sound system amplifier control unit | 13F |
| N40/7 | Advanced sound system amplifier control unit | 13H |
| N72 | Lower control panel | 39E |
| N72s13 | Volume control button | 39F |
| N72s5 | Telephone button | 39E |
| N72s6 | "ON" button | 39E |
| N73 | Electronic ignition switch control unit | 32A |
| N80 | Steering column module control unit | 37A |
| S163/2 | Head unit multifunction steering wheel button group | 43D |
| S163/2s15 | Accept/terminate phone call switch | 43E |
| S163/2s16 | Volume control switch | 43E |
| S163/2s17 | Voice control ON and favorites switch | 43E |
