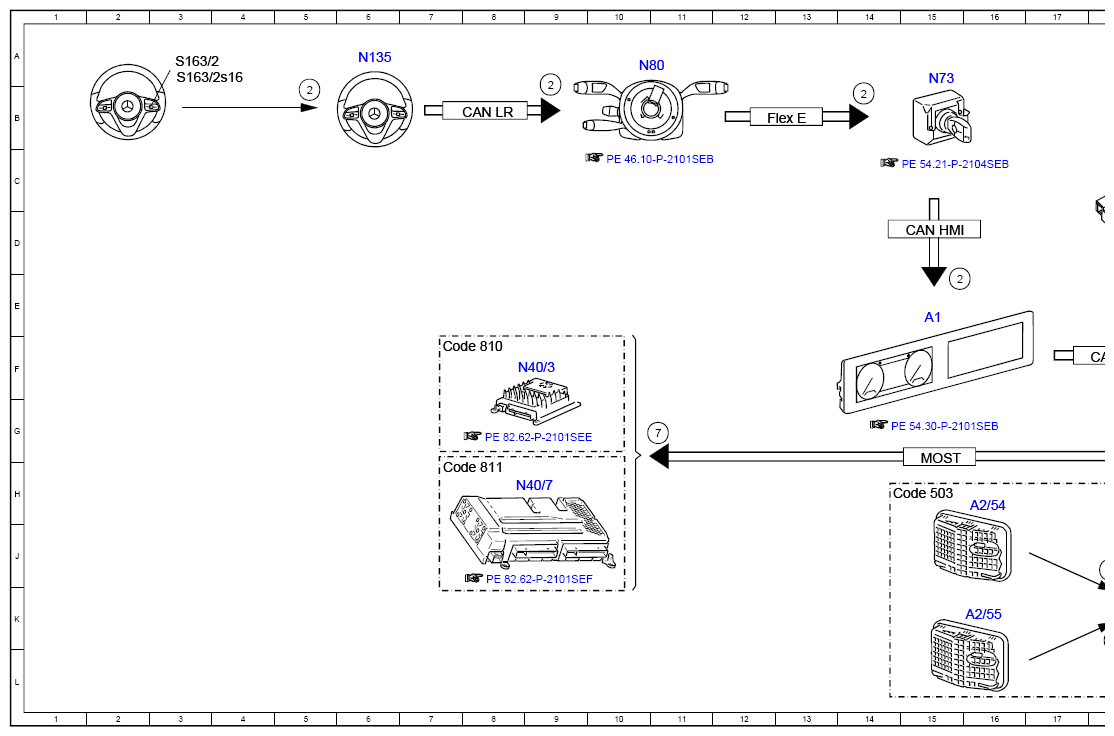

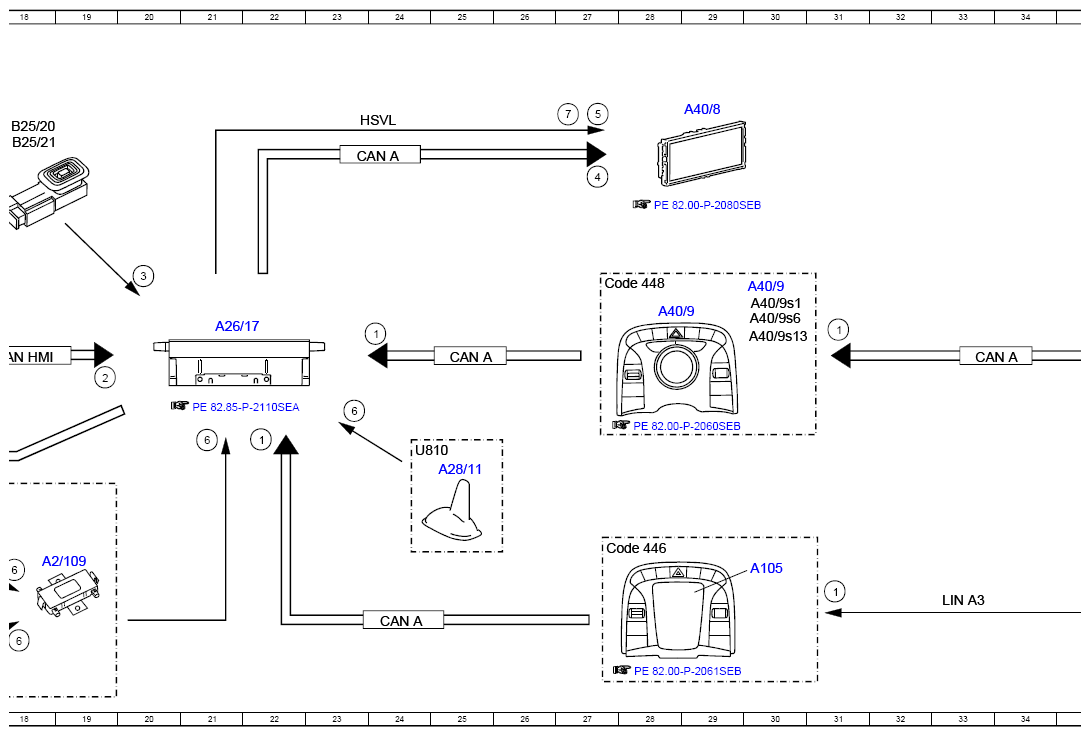

Electrical Function Schematic For SDARS Function - PE82.60-P-2066-97SEM
Model 222 as of model year 2018 with code 536 (Sirius satellite radio complete system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 24F |
| 1 | Operation, signal | 31E |
| 1 | Operation, signal | 31K |
| 1 | Operation, signal | 22G |
| 2 | Multifunction steering wheel button group, signal | 5B |
| 2 | Multifunction steering wheel button group, signal | 9B |
| 2 | Multifunction steering wheel button group, signal | 15E |
| 2 | Multifunction steering wheel button group, signal | 19F |
| 2 | Multifunction steering wheel button group, signal | 14B |
| 3 | Voice input, signal | 20E |
| 4 | Switch-on request, signal | 27C |
| 5 | High-speed video link video signal data transfer, signal | 27B |
| 6 | SDARS, signal | 21G |
| 6 | SDARS, signal | 18J |
| 6 | SDARS, signal | 18K |
| 6 | SDARS, signal | 23G |
| 7 | Audio, signal | 11G |
| 7 | Audio, signal | 27B |
| A1 | Instrument cluster | 15E |
| A105 | Touchpad | 37E |
| A105 | Touchpad | 30J |
| A2/109 | Telephone antenna splitter | 18J |
| A2/54 | Left emergency call system antenna | 16H |
| A2/55 | Right emergency call system antenna | 16K |
| A26/17 | Head unit | 21E |
| A28/11 | Multifunction antenna | 25H |
| A40/8 | Audio/COMAND display | 29B |
| A40/9 | Audio/COMAND control panel | 30E |
| A40/9 | Audio/COMAND control panel | 28E |
| A40/9s1 | Radio button | 30E |
| A40/9s13 | Volume control button | 30F |
| A40/9s6 | "ON" button | 30E |
| B25/20 | Driver hands-free system microphone | 18B |
| B25/21 | Front passenger hands-free system microphone | 18B |
| CAN A | Telematics CAN | 24C |
| CAN A | Telematics CAN | 25F |
| CAN A | Telematics CAN | 24K |
| CAN A | Telematics CAN | 33F |
| CAN HMI | User interface CAN | 18F |
| CAN HMI | User interface CAN | 15D |
| CAN LR | Steering wheel CAN | 8B |
| Code 446 | Touchpad only | 35J |
| Code 446 | Touchpad only | 27J |
| Code 448 | Touchpad | 36E |
| Code 448 | Touchpad | 27E |
| Code 503 | Remote Park-Pilot | 14H |
| Code 810 | Sound system | 7F |
| Code 811 | Advanced sound system | 7H |
| Flex E | Chassis FlexRay | 13B |
| HSVL | High-speed video link | 24B |
| LIN A3 | LCP LIN | 33K |
| MOST | Media Oriented System Transport | 15H |
| N135 | Steering wheel electronics | 6A |
| N40/3 | Sound system amplifier control unit | 9F |
| N40/7 | Advanced sound system amplifier control unit | 9H |
| N72 | Lower control panel | 38J |
| N72s1 | Radio button | 38J |
| N72s13 | Volume control button | 38K |
| N72s6 | "ON" button | 38K |
| N73 | Electronic ignition switch control unit | 15A |
| N80 | Steering column module control unit | 10A |
| S163/2 | Head unit multifunction steering wheel button group | 3A |
| S163/2s16 | Volume control switch | 3A |
| U810 | Not valid for code 503 (Remote Parking Pilot) | 24G |
