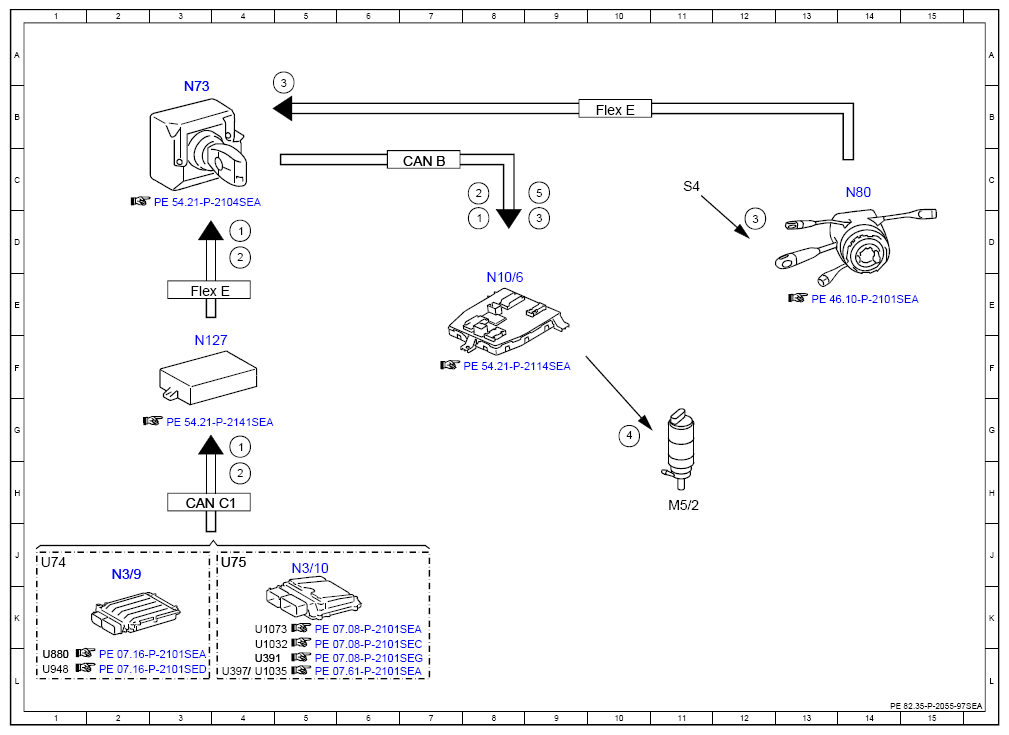

Electrical Function Schematic For Cleaning System - PE82.35-P-2055-97SEA
Model 217, 222 with code 610 (Night view assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 4G |
| 1 | Engine running, signal | 4D |
| 1 | Engine running, signal | 8D |
| 2 | Drivetrain operational, signal | 4H |
| 2 | Drivetrain operational, signal | 4D |
| 2 | Drivetrain operational, signal | 8C |
| 3 | Combination switch, status | 5B |
| 3 | Combination switch, status | 9D |
| 3 | Combination switch, status | 12D |
| 4 | Headlamp cleaning system pump, actuation | 10G |
| 5 | Circuit 15, status | 9C |
| CAN B | Interior CAN | 7C |
| CAN C1 | Drive train CAN | 3H |
| Flex E | Chassis FlexRay | 3E |
| Flex E | Chassis FlexRay | 10B |
| M5/2 | Night & Day View Assist long-range camera washer fluid pump | 11H |
| N10/6 | Front SAM control unit | 8E |
| N127 | Drivetrain control unit | 3F |
| N3/10 | ME-SFI [ME] control unit | 5J |
| N3/9 | CDI control unit | 2J |
| N73 | Electronic ignition switch control unit | 3B |
| N80 | Steering column module control unit | 14C |
| S4 | Combination switch | 11C |
| U1032 | Valid for engine 278 and 157 | 4K |
| U1035 | Valid for gasoline engine 279 | 4L |
| U1073 | Valid for gasoline engine 276.9 | 4K |
| U391 | Valid for gasoline engine 276.8 | 4L |
| U397 | Valid for gasoline engine 277 | 4L |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 4J |
| U880 | Valid for diesel engine 642 | 1L |
| U948 | Valid for diesel engine 651 | 1L |
