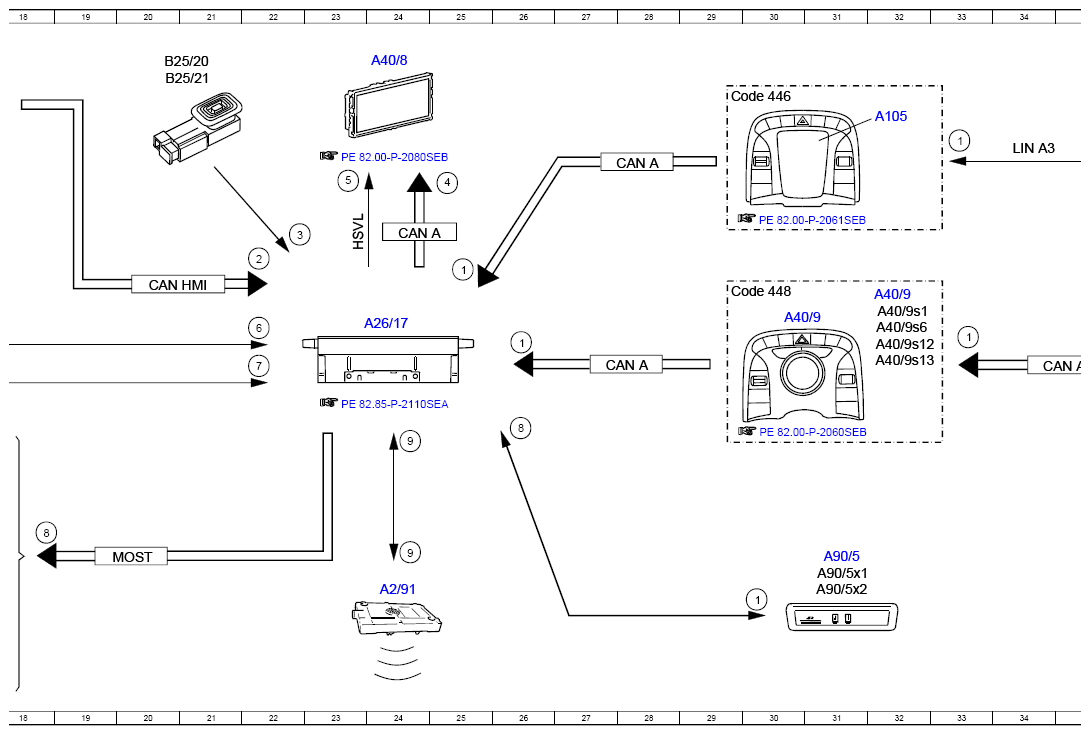

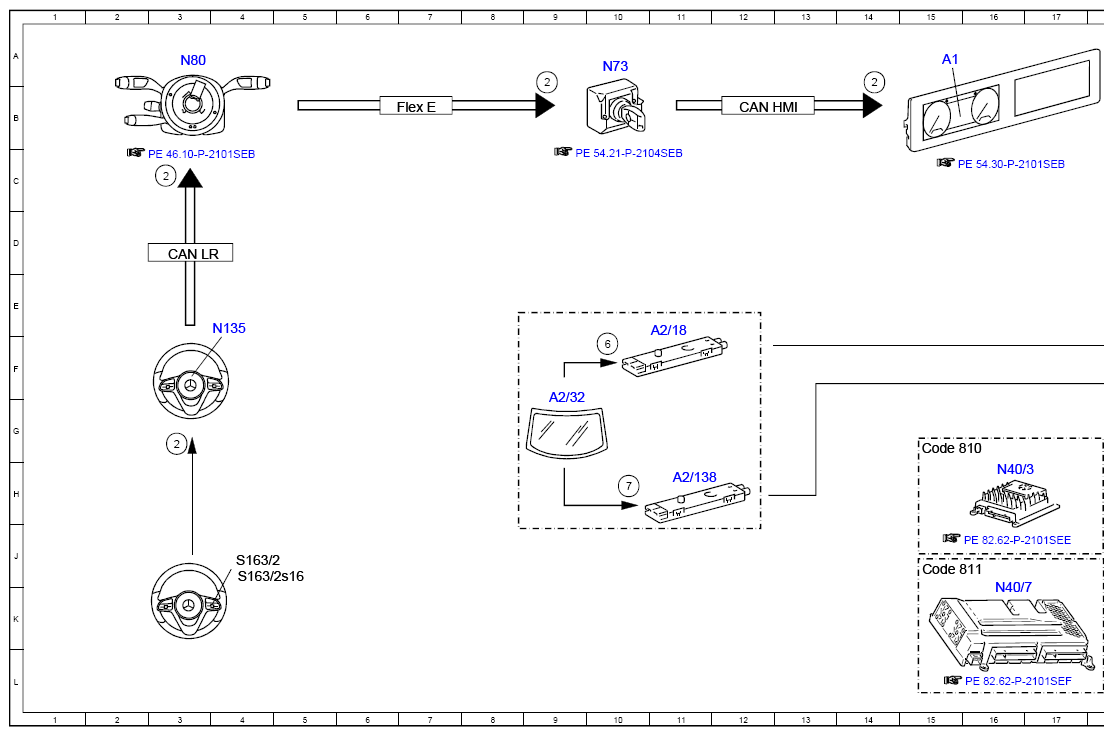

Electrical Function Diagram For Audio Mode, Function - PE82.60-P-2058-97SEM
Model 222 as of model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 26F |
| 1 | Operation, signal | 30K |
| 1 | Operation, signal | 33F |
| 1 | Operation, signal | 33B |
| 1 | Operation, signal | 25E |
| 2 | Multifunction steering wheel button group, signal | 3G |
| 2 | Multifunction steering wheel button group, signal | 3C |
| 2 | Multifunction steering wheel button group, signal | 9B |
| 2 | Multifunction steering wheel button group, signal | 22D |
| 2 | Multifunction steering wheel button group, signal | 14B |
| 3 | Voice input, signal | 22D |
| 4 | Switch-on request, signal | 25C |
| 5 | High-speed video link video signal data transfer, signal | 23C |
| 6 | AM/FM antenna, signal | 10F |
| 6 | AM/FM antenna, signal | 22E |
| 7 | FM antenna, signal | 10H |
| 7 | FM antenna, signal | 22F |
| 8 | Audio, signal | 18J |
| 8 | Audio, signal | 26G |
| 9 | Bluetooth® audio/communication | 24J |
| 9 | Bluetooth® audio/communication | 24G |
| A1 | Instrument cluster | 15A |
| A105 | Touchpad | 38E |
| A105 | Touchpad | 32B |
| A2/138 | FM2, DAB and TV2 antenna amplifier | 11H |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 11E |
| A2/32 | Rear window antenna | 9G |
| A2/91 | Bluetooth® antenna | 24K |
| A26/17 | Head unit | 24E |
| A40/8 | Audio/COMAND display | 24A |
| A40/9 | Audio/COMAND control panel | 32E |
| A40/9 | Audio/COMAND control panel | 30E |
| A40/9s1 | Radio button | 32E |
| A40/9s12 | Media button | 32F |
| A40/9s13 | Volume control button | 32F |
| A40/9s6 | "ON" button | 32E |
| A90/5 | Multimedia connection unit | 31J |
| A90/5x1 | USB connector 1 | 31J |
| A90/5x2 | USB connector 2 | 31K |
| B25/20 | Driver hands-free system microphone | 20A |
| B25/21 | Front passenger hands-free system microphone | 20A |
| CAN A | Telematics CAN | 24D |
| CAN A | Telematics CAN | 28F |
| CAN A | Telematics CAN | 35F |
| CAN A | Telematics CAN | 28C |
| CAN HMI | User interface CAN | 12B |
| CAN HMI | User interface CAN | 20E |
| CAN LR | Steering wheel CAN | 3D |
| Code 446 | Touchpad only | 29B |
| Code 446 | Touchpad only | 35B |
| Code 448 | Touchpad | 36E |
| Code 448 | Touchpad | 29E |
| Code 810 | Sound system | 15G |
| Code 811 | Advanced sound system | 15J |
| Flex E | Chassis FlexRay | 7B |
| HSVL | High-speed video link | 23D |
| LIN A3 | LCP LIN | 34C |
| MOST | Media Oriented System Transport | 20J |
| N135 | Steering wheel electronics | 4E |
| N40/3 | Sound system amplifier control unit | 16H |
| N40/7 | Advanced sound system amplifier control unit | 16K |
| N72 | Lower control panel | 38B |
| N72s1 | Radio button | 38B |
| N72s12 | Media button | 38C |
| N72s13 | Volume control button | 38C |
| N72s6 | "ON" button | 38B |
| N73 | Electronic ignition switch control unit | 10A |
| N80 | Steering column module control unit | 3A |
| S163/2 | Head unit multifunction steering wheel button group | 4J |
| S163/2s16 | Volume control switch | 4J |
