Remove/Install GSM-Net Compensator - AR82.70-P-0040LFA
Model 217
With Code 386 (Comfort telephony)
Model 222.0/1/9
With Code 386 (Comfort telephony)
Except Code 856 (Telephone handset in rear armrest)

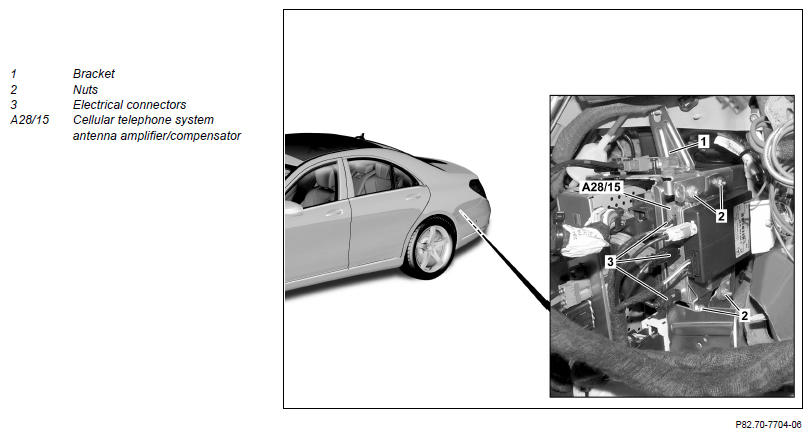

Shown on Model 222

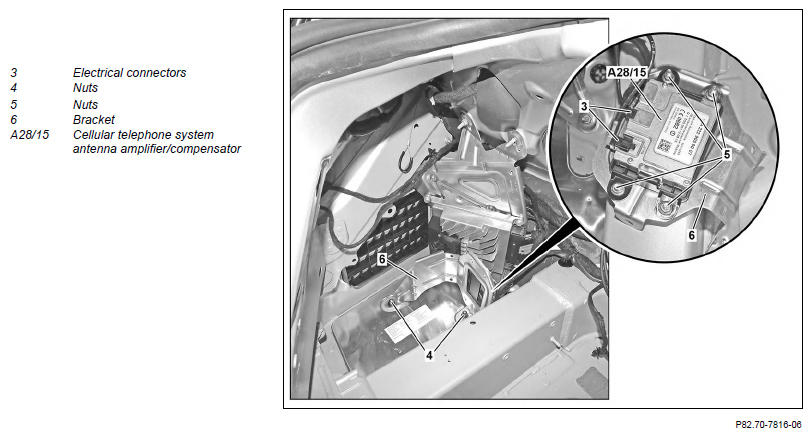

Shown on Model 217.4
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Remove left cover from trunk | Model 217.4 with code 386 (Comfort telephony) |
AR68.30-P-4800LCA |
| Model 217.3 with code 386 (Comfort telephony) |
AR68.30-P-4600LC | ||
| Model 222.0/1/9 with code 386 (Comfort telephony) except code 856 (Telephone handset in rear armrest) |
AR68.30-P-4600LF | ||
| 2.1 | Loosen carrier plate for audio components until nuts (2) are accessible | Model 217.3 with code 386 (Comfort telephony) Model 222.0/1/9 with code 386 (Comfort telephony) except code 856 (Telephone handset in rear armrest) |
|
| 2.2 | Unscrew nuts (4) and remove bracket (6) with cellular telephone system antenna amplifier/compensator (A28/15) | Model 217.4 with code 386 (Comfort telephony) |
|
| 3.1 | Unscrew nuts (2) and remove cellular telephone system antenna amplifier/compensator (A28/15) at bracket (1) | Model 217.3 with code 386 (Comfort telephony) Model 222.0/1/9 with code 386 (Comfort telephony) except code 856 (Telephone handset in rear armrest) |
|
| 3.2 | Unscrew nuts (5) and remove cellular telephone system antenna amplifier/compensator (A28/15) at bracket (6) | Model 217.4 with code 386 (Comfort telephony) |
|
| 4 | Disconnect electrical connections (3) from cellular telephone system antenna amplifier/compensator (A28/15) | ||
| 5 | Install in the reverse order |
