Remove/Install Front Axle Level Sensors - AR82.10-P-0004LF
Model 217
Model 222

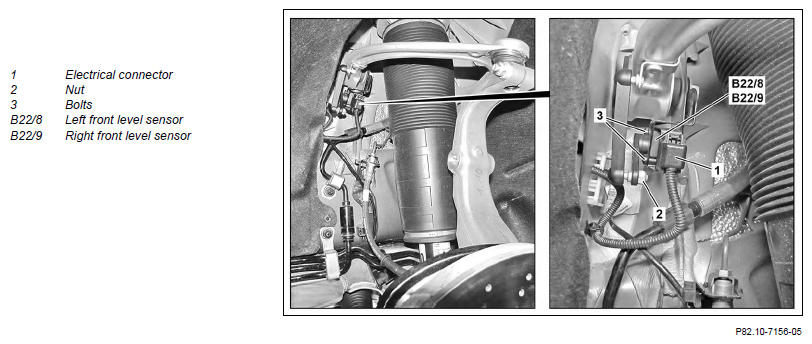

Shown on Model 222
| Notice | Notes on self-locking nuts and bolts | AH00.00-P-0001-01KOA | |
| Remove/install | |||
| 1 | Detach complete front wheel | AR40.10-P-1102A | |
| 2 | Disconnect electrical connector (1) at left or right front level sensor (B22/8 or B22/9) | ||
| 3 | Unscrew nut (2) and unhook torsion bar linkage at left or right front level sensor (B22/8 or B22/9) |
||
| *BA82.10-P-1001-01D | |||
| 4 | Remove screws/bolts (3) and remove left right front level sensor (B22/8 or B22/9) | ||
| *BA82.10-P-1003-01D | |||
| 5 | Install in the reverse order | ||
| 6 | Calibrate left or right front level sensor (B22/8 or B22/9) using diagnostic system | When replacing left or right front level sensor (B22/8 or B22/9) | |
| AD00.00-P-2000-04B | |||
| 7.1 | Check headlamp adjustment | When replacing left or right front level sensor (B22/8 or B22/9) | |
| Model 222 | AP82.10-P-8260HA | ||
| 7.2 | Check headlamp adjustment | When replacing left or right front level sensor (B22/8 or B22/9) | |
| Model 217 | AP82.10-P-8260S |
FRONT AXLE LEVEL SENSOR
| Number | Designation | Model 217 | Model 222 | |
|---|---|---|---|---|
| BA82.10-P-1001-01D | Nut, connecting strut to level sensor | Nm | 6 | 6 |
FRONT AXLE LEVEL SENSOR
| Number | Designation | Model 217 | Model 222 | |
|---|---|---|---|---|
| BA82.10-P-1003-01D | Bolt, level sensor to bracket | Nm | 6 | 5 |
