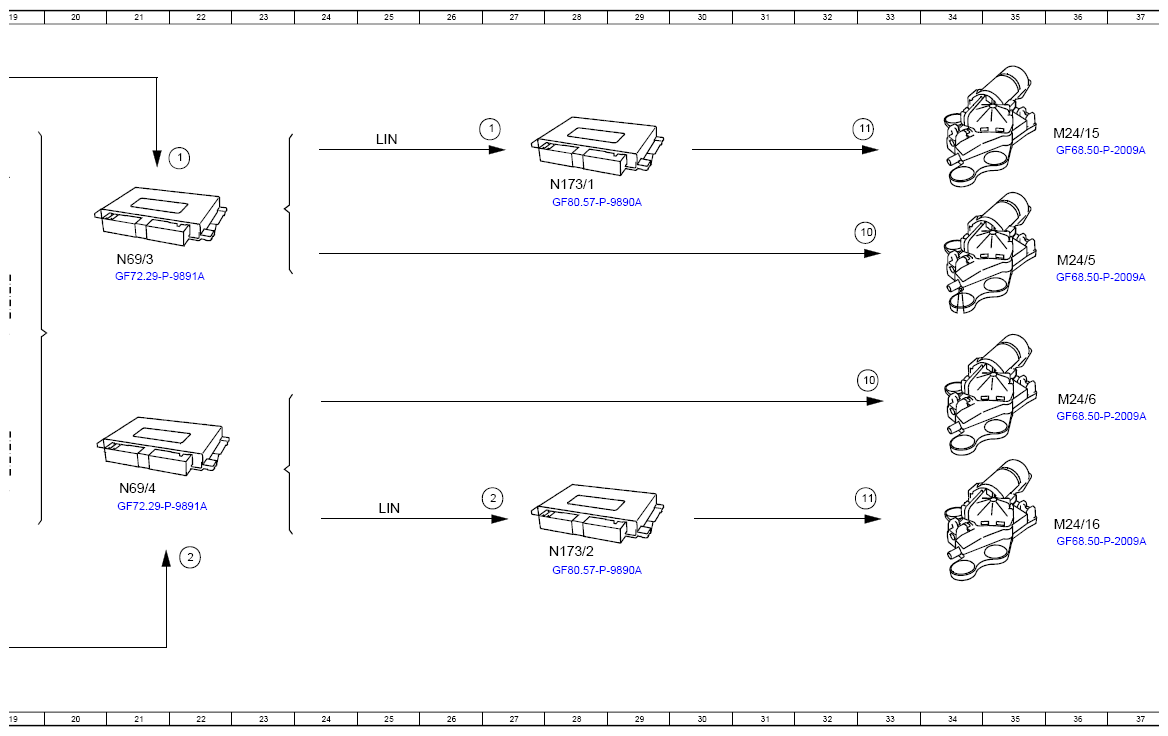

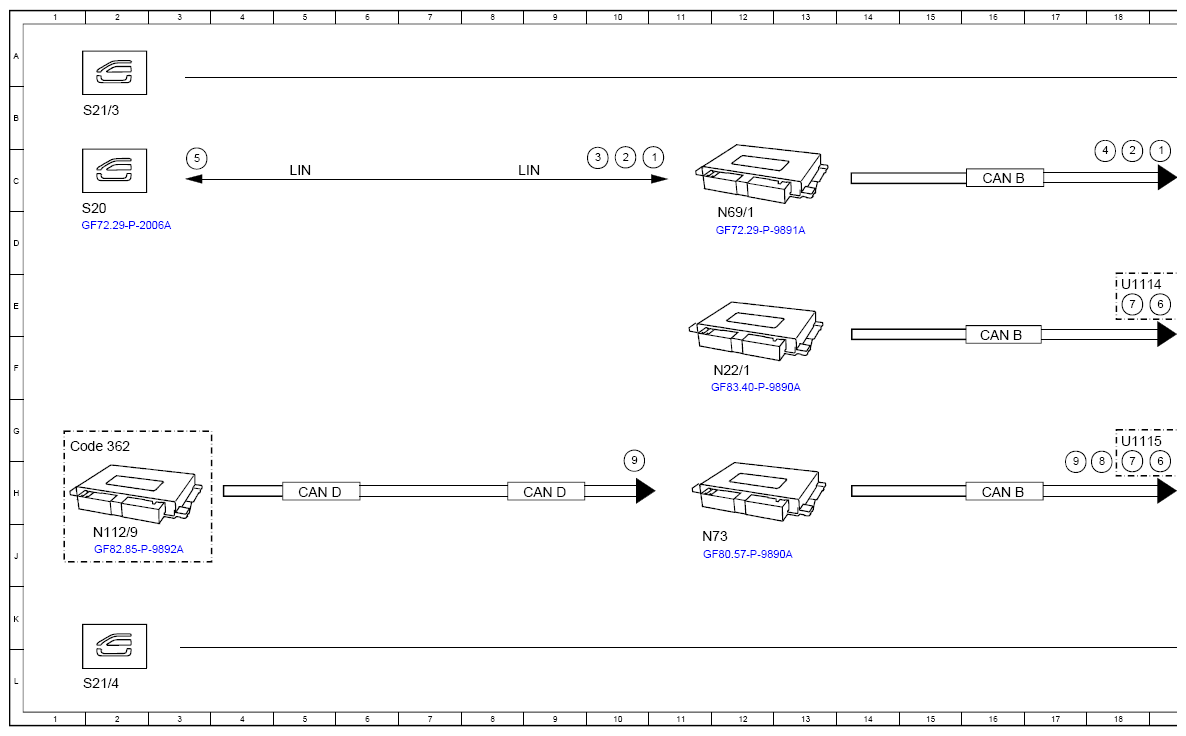

(Extend/Retract Rear Passenger Compartment Side Window Roller Sunblind, Function Schematic - PE68.50-P-2500-97C)
Model 167.967/987 with code 297 (Electric roller sun blind in left and right rear door) with code M036 (Maybach version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Left rear passenger compartment power window assembly switch, status | - |
| 1 | Left rear passenger compartment power window assembly switch, status | - |
| 1 | Left rear passenger compartment power window assembly switch, status | - |
| 1 | Left rear passenger compartment power window assembly switch, status | - |
| 10 | Rear door roller sun blind motor, actuation | - |
| 10 | Rear door roller sun blind motor, actuation | - |
| 11 | - | - |
| 11 | - | - |
| 2 | Right rear passenger compartment power window assembly switch, status | - |
| 2 | Right rear passenger compartment power window assembly switch, status | - |
| 2 | Right rear passenger compartment power window assembly switch, status | - |
| 2 | Right rear passenger compartment power window assembly switch, status | - |
| 3 | Child safety lock switch, status | - |
| 4 | Rear side window child safety lock, status | - |
| 5 | Rear side window child safety lock readiness indicator, request | 3C |
| 6 | Convenience feature, status | - |
| 6 | Convenience feature, status | - |
| 7 | Convenience feature direction, signal | - |
| 7 | Convenience feature direction, signal | - |
| 8 | Circuit 15, status | - |
| 9 | Window lifter remote control, request | - |
| 9 | Window lifter remote control, request | - |
| CAN B | Interior CAN | 16H |
| CAN B | Interior CAN | 16F |
| CAN B | Interior CAN | 16C |
| CAN D | Diagnostic CAN | 9H |
| CAN D | Diagnostic CAN | 5H |
| Code 362 | HERMES LTE | 1G |
| LIN | Local Interconnect Network | 8C |
| LIN | Local Interconnect Network | 5C |
| LIN | Local Interconnect Network | 25B |
| LIN | Local Interconnect Network | 25H |
| M24/15 | Left triangular window roller sunblind motor | 36B |
| M24/16 | Right triangular window roller sunblind motor | 36J |
| M24/5 | Left rear door roller sun blind motor | 36D |
| M24/6 | Right rear door roller sun blind motor | 36G |
| N112/9 | HERMES control unit | 2J |
| N173/1 | Left rear passenger compartment side window roller sunblind control unit | 28C |
| N173/2 | Right rear passenger compartment side window roller sunblind control unit | 28J |
| N22/1 | Climate control, control unit | 12F |
| N69/1 | Driver door control unit | 12D |
| N69/3 | Left rear door control unit | 21D |
| N69/4 | Right rear door control unit | 21H |
| N73 | Electronic ignition switch control unit | 11J |
| S20 | Driver-side power window and outside mirror adjustment switch group | 1D |
| S21/3 | Left rear power window switch | 2B |
| S21/4 | Right rear power window switch | 2L |
| U1114 | Valid for convenience feature via air recirculation function | 18E |
| U1115 | Valid for convenience feature via central locking system | 18G |
