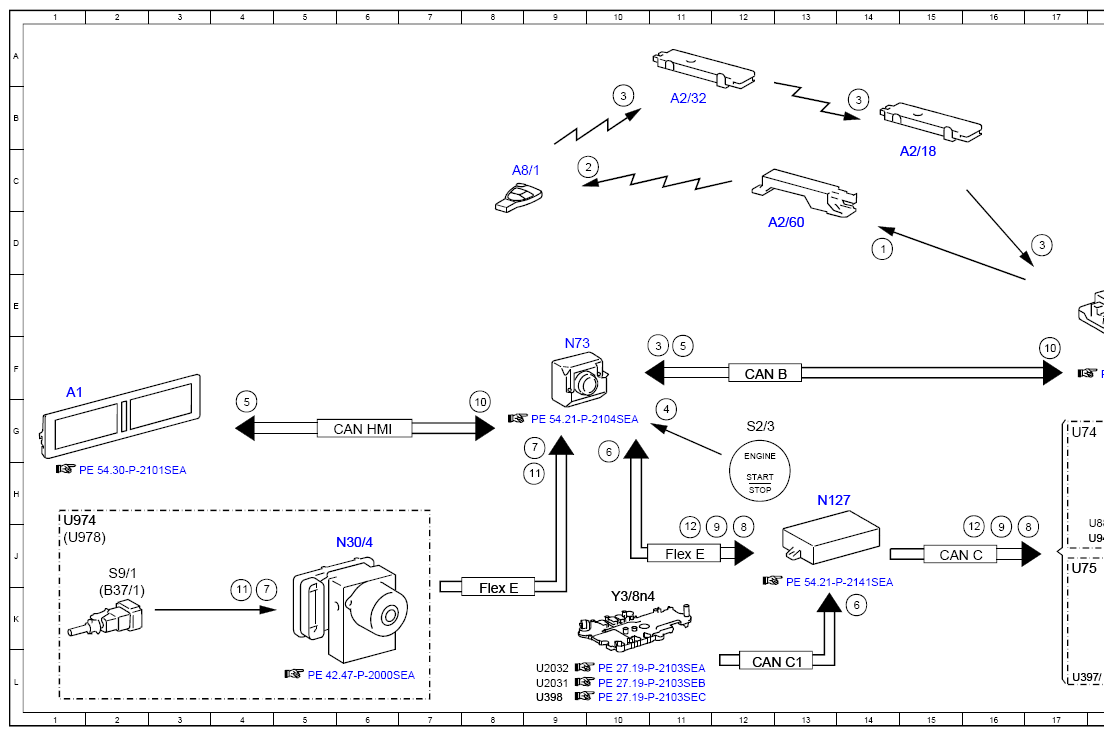

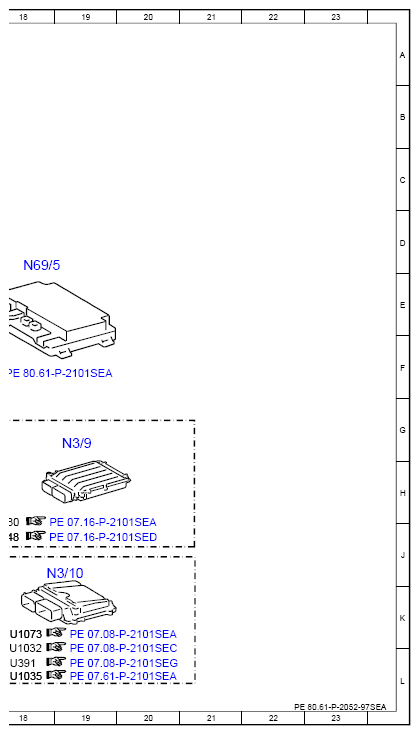

Function Schematic For Electric Keyless-Go Engine Start/Stop - PE80.61-P-2052-97SEA
Model 217, 222 except code 889 (KEYLESS-GO)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | KEYLESS-GO antenna, actuation | 14D |
| 10 | Vehicle speed, signal | 8G |
| 10 | Vehicle speed, signal | 17F |
| 11 | Pedal angle sensor, signal | 9H |
| 11 | Pedal angle sensor, signal | 4K |
| 12 | Engine stop enable, status | 11J |
| 12 | Engine stop enable, status | 16J |
| 2 | Transmitter key, request | 10C |
| 3 | Access authorization code, signal | 11F |
| 3 | Access authorization code, signal | 10B |
| 3 | Access authorization code, signal | 14B |
| 3 | Access authorization code, signal | 17D |
| 4 | KEYLESS-GO start/stop button, status | 11G |
| 5 | Instrument cluster, message | 4G |
| 5 | Instrument cluster, message | 11F |
| 6 | Selector lever position, status | 14K |
| 6 | Selector lever position, status | 10G |
| 7 | Brake light switch, status | 4K |
| 7 | Brake light switch, status | 9G |
| 8 | Circuit 15C, status | 12J |
| 8 | Circuit 15C, status | 17J |
| 9 | Circuit 50, status | 12J |
| 9 | Circuit 50, status | 16J |
| A1 | Instrument cluster | 1F |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 15C |
| A2/32 | Rear window antenna | 11B |
| A2/60 | Center console KEYLESS-GO antenna | 12D |
| A8/1 | Transmitter key | 8C |
| B37/1 | Pedal angle sensor | 2K |
| CAN B | Interior CAN | 12F |
| CAN C | Engine CAN | 15J |
| CAN C1 | Drive train CAN | 12L |
| CAN HMI | User interface CAN | 6G |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 11J |
| N127 | Drivetrain control unit | 13H |
| N3/10 | ME-SFI [ME] control unit | 19J |
| N3/9 | CDI control unit | 19G |
| N30/4 | Electronic Stability Program control unit | 6J |
| N69/5 | KEYLESS-GO control unit | 18D |
| N73 | Electronic ignition switch control unit | 9F |
| S2/3 | KEYLESS GO start/stop button | 12G |
| S9/1 | Stop lamp switch | 2J |
| U1032 | Valid for engine 278 and 157 | 18L |
| U1035 | Valid for gasoline engine 279 | 18L |
| U1073 | Valid for gasoline engine 276.9 | 18K |
| U2031 | Valid for transmission 724 | 9L |
| U2032 | Valid for transmission 722 | 9L |
| U391 | Valid for gasoline engine 276.8 | 18L |
| U397 | Valid for gasoline engine 277 | 17L |
| U398 | Valid for transmission 725 (NAG3) | 9L |
| U74 | Valid for diesel engines | 17G |
| U75 | Valid for gasoline engines | 17J |
| U880 | Valid for diesel engine 642 | 18J |
| U948 | Valid for diesel engine 651 | 18J |
| U974 | Not valid for hybrid drive | 1J |
| U978 | Valid for hybrid drive | 1J |
| Y3/8n4 | Fully integrated transmission control, control unit | 10K |
