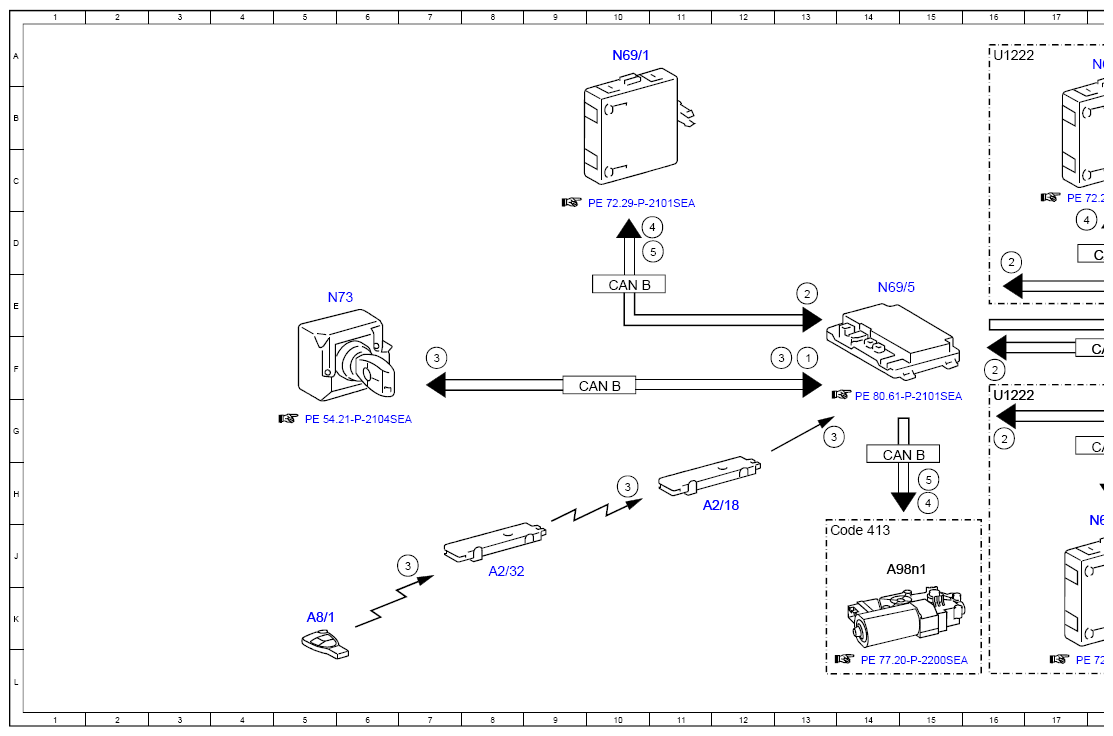

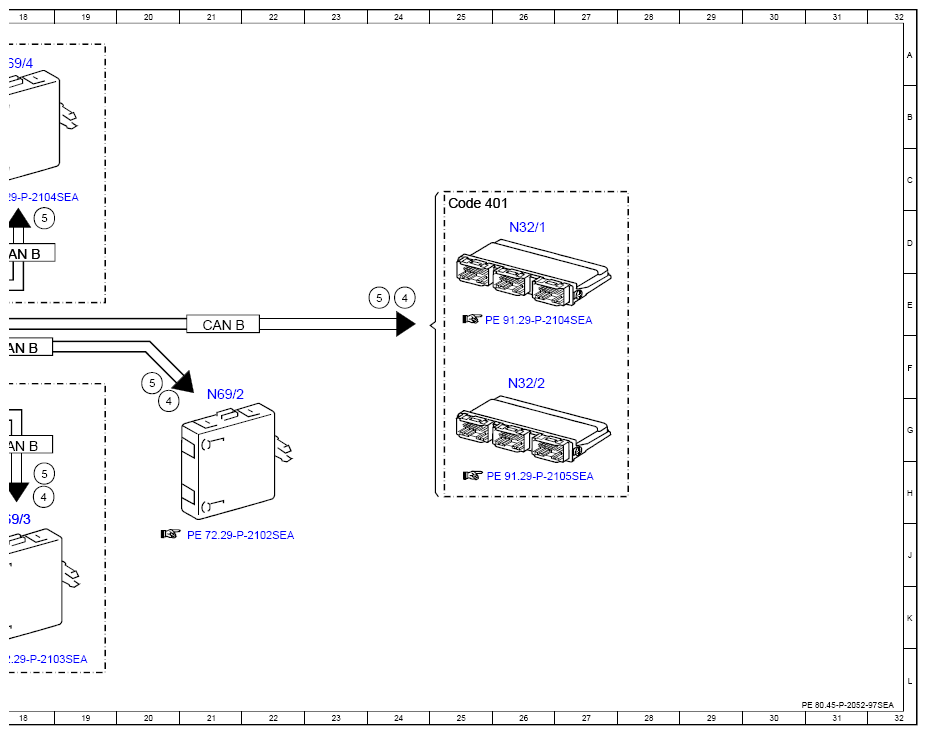

Function Schematic For Electric Convenience Opening/Closing With Transmitter Key - PE80.45-P-2052-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13F |
| 2 | Door rotary tumbler switch, status | 16D |
| 2 | Door rotary tumbler switch, status | 16F |
| 2 | Door rotary tumbler switch, status | 16G |
| 2 | Door rotary tumbler switch, status | 13E |
| 3 | Access authorization code, signal | 7J |
| 3 | Access authorization code, signal | 10H |
| 3 | Access authorization code, signal | 13G |
| 3 | Access authorization code, signal | 7F |
| 3 | Access authorization code, signal | 13F |
| 4 | Convenience feature, status | 11D |
| 4 | Convenience feature, status | 15H |
| 4 | Convenience feature, status | 18H |
| 4 | Convenience feature, status | 17D |
| 4 | Convenience feature, status | 20G |
| 4 | Convenience feature, status | 24E |
| 5 | Convenience feature direction, signal | 11D |
| 5 | Convenience feature direction, signal | 15H |
| 5 | Convenience feature direction, signal | 18H |
| 5 | Convenience feature direction, signal | 18D |
| 5 | Convenience feature direction, signal | 20F |
| 5 | Convenience feature direction, signal | 24E |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 11H |
| A2/32 | Rear window antenna | 8J |
| A8/1 | Transmitter key | 5K |
| A98n1 | Panoramic sliding roof control unit | 14J |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 18D |
| CAN B | Interior CAN | 14G |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 21E |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 10F |
| Code 401 | Seat climate control for driver and front passenger | 25C |
| Code 413 | Panoramic sliding sunroof | 13J |
| N32/1 | Driver seat control unit | 26D |
| N32/2 | Front passenger seat control unit | 26F |
| N69/1 | Left front door control unit | 10A |
| N69/2 | Right front door control unit | 21G |
| N69/3 | Left rear door control unit | 18J |
| N69/4 | Right rear door control unit | 18A |
| N69/5 | KEYLESS-GO control unit | 14E |
| N73 | Electronic ignition switch control unit | 5E |
| U1222 | Valid for model series 222 | 16A |
| U1222 | Valid for model series 222 | 16G |
