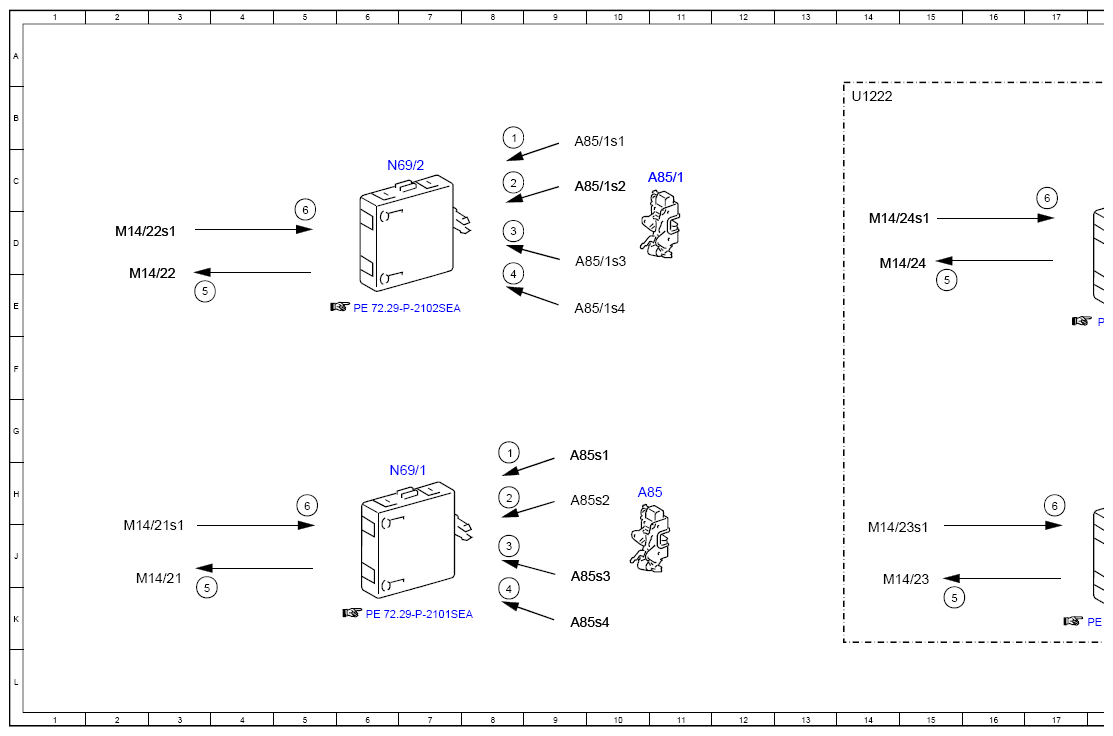

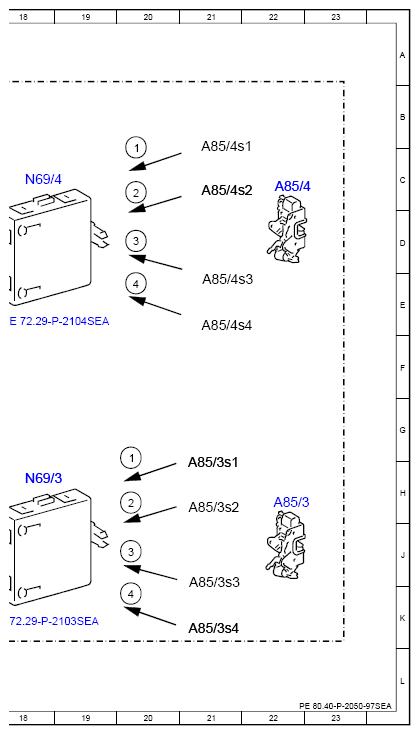

Electrical Function Schematic For Power Closing - PE80.40-P-2050-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Pre-locking position microswitch, status | 8B |
| 1 | Pre-locking position microswitch, status | 8G |
| 1 | Pre-locking position microswitch, status | 20B |
| 1 | Pre-locking position microswitch, status | 20G |
| 2 | Main locking position microswitch, status | 8C |
| 2 | Main locking position microswitch, status | 8H |
| 2 | Main locking position microswitch, status | 20C |
| 2 | Main locking position microswitch, status | 20H |
| 3 | Internal operation microswitch, status | 8D |
| 3 | Internal operation microswitch, status | 8J |
| 3 | Internal operation microswitch, status | 20D |
| 3 | Internal operation microswitch, status | 20J |
| 4 | External operation microswitch, status | 8D |
| 4 | External operation microswitch, status | 8K |
| 4 | External operation microswitch, status | 20E |
| 4 | External operation microswitch, status | 20K |
| 5 | Power closing actuator motor, actuation | 3E |
| 5 | Power closing actuator motor, actuation | 3J |
| 5 | Power closing actuator motor, actuation | 15E |
| 5 | Power closing actuator motor, actuation | 15J |
| 6 | Power closing actuator motor microswitch, status | 5D |
| 6 | Power closing actuator motor microswitch, status | 5H |
| 6 | Power closing actuator motor microswitch, status | 17C |
| 6 | Power closing actuator motor microswitch, status | 17H |
| A85 | Left front door lock | 10H |
| A85/1 | Right front door lock | 11C |
| A85/1s1 | Right front door pre-locking position microswitch | 10B |
| A85/1s2 | Right front door main locking position microswitch | 10C |
| A85/1s3 | Right front door internal operation microswitch | 10D |
| A85/1s4 | Right front door external operation microswitch | 10E |
| A85/3 | Left rear door lock | 22H |
| A85/3s1 | Left rear door pre-locking position microswitch | 21H |
| A85/3s2 | Left rear door main locking position microswitch | 21H |
| A85/3s3 | Left rear door internal operation microswitch | 21K |
| A85/3s4 | Left rear door external operation microswitch | 21K |
| A85/4 | Right rear door lock | 22C |
| A85/4s1 | Right rear door pre-locking position microswitch | 21C |
| A85/4s2 | Right rear door main locking position microswitch | 21C |
| A85/4s3 | Right rear door internal operation microswitch | 21E |
| A85/4s4 | Right rear door external operation microswitch | 21E |
| A85s1 | Left front door pre-locking position microswitch | 9G |
| A85s2 | Left front door main locking position microswitch | 9H |
| A85s3 | Left front door internal operation microswitch | 9J |
| A85s4 | Left front door external operation microswitch | 9K |
| M14/21 | Left front door power closing actuator motor | 2J |
| M14/21s1 | Left front door power closing actuator motor microswitch | 2J |
| M14/22 | Right front door power closing actuator motor | 2E |
| M14/22s1 | Right front door power closing actuator motor microswitch | 2D |
| M14/23 | Left rear door power closing actuator motor | 14J |
| M14/23s1 | Left rear door power closing actuator motor microswitch | 14J |
| M14/24 | Right rear door power closing actuator motor | 14D |
| M14/24s1 | Right rear door power closing actuator motor microswitch | 14D |
| N69/1 | Left front door control unit | 7H |
| N69/2 | Right front door control unit | 6C |
| N69/3 | Left rear door control unit | 18H |
| N69/4 | Right rear door control unit | 18C |
| U1222 | Valid for model series 222 | 14B |
