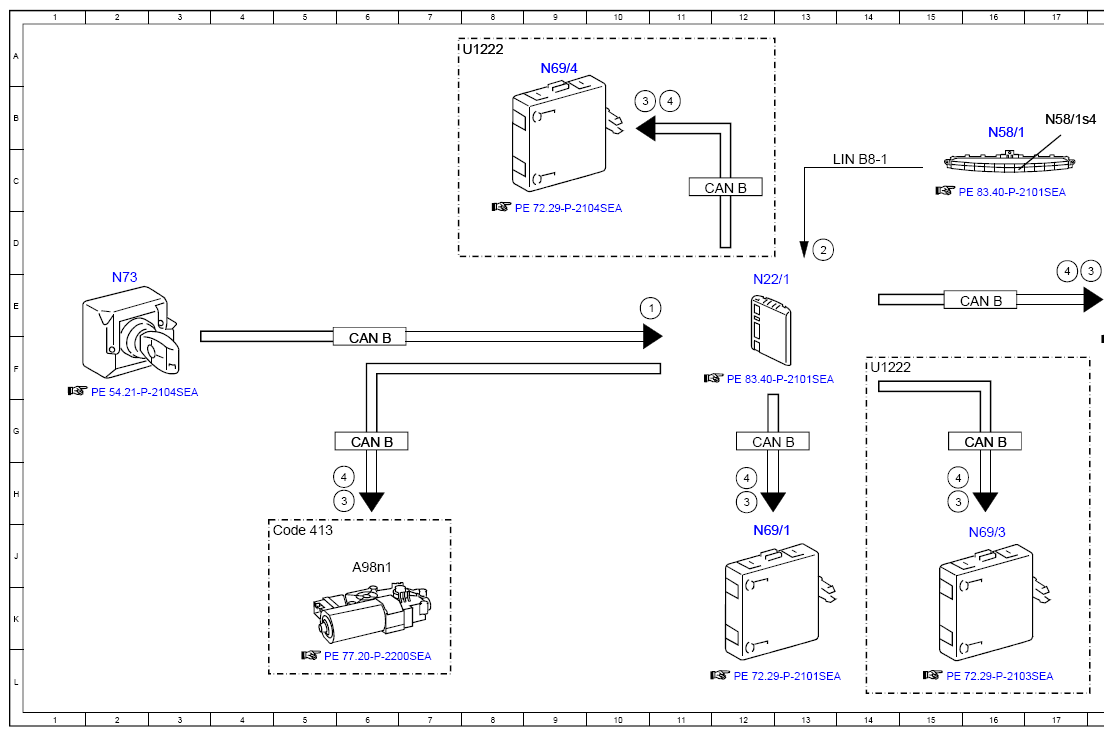

Electrical Function Schematic For Convenience Opening/Closing Via Recirculated Air Function - PE80.45-P-2053-97SEA
Model 217, 222 except code 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 10E |
| 2 | Comfort closing/opening, request | 13D |
| 3 | Convenience feature, status | 6H |
| 3 | Convenience feature, status | 12H |
| 3 | Convenience feature, status | 15H |
| 3 | Convenience feature, status | 18E |
| 3 | Convenience feature, status | 10B |
| 4 | Convenience feature direction, signal | 6H |
| 4 | Convenience feature direction, signal | 12H |
| 4 | Convenience feature direction, signal | 15H |
| 4 | Convenience feature direction, signal | 17E |
| 4 | Convenience feature direction, signal | 11B |
| A98n1 | Panoramic sliding roof control unit | 6J |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 6G |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 16G |
| CAN B | Interior CAN | 16E |
| CAN B | Interior CAN | 12C |
| Code 413 | Panoramic sliding sunroof | 4J |
| LIN B8-1 | Climate control LIN 1 | 14C |
| N22/1 | Climate control, control unit | 12E |
| N58/1 | Front climate control operating unit | 16B |
| N58/1s4 | Air recirculation mode button | 17B |
| N69/1 | Left front door control unit | 12J |
| N69/2 | Right front door control unit | 19C |
| N69/3 | Left rear door control unit | 16J |
| N69/4 | Right rear door control unit | 9A |
| N73 | Electronic ignition switch control unit | 2E |
| U1222 | Valid for model series 222 | 8A |
| U1222 | Valid for model series 222 | 14F |
