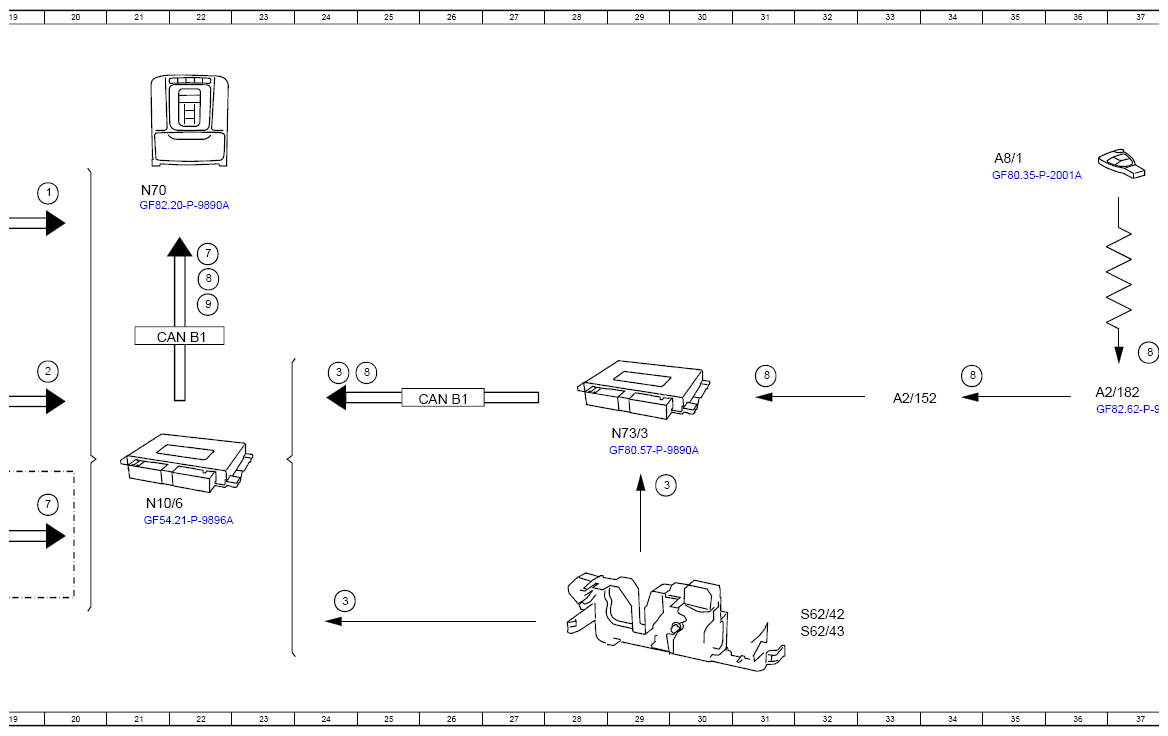

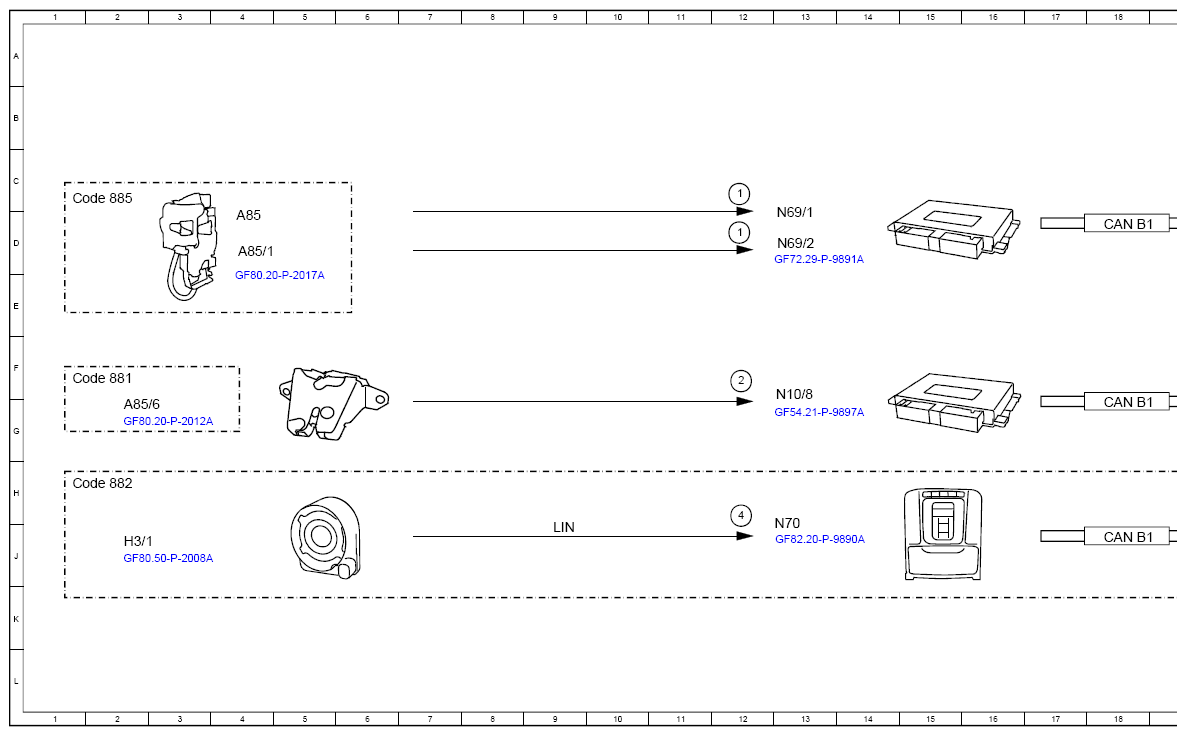

(Function Schematic For Triggering Of Anti-Theft Alarm System Alarm - PE80.50-P-2500-97F)
Model 192, 232 with code 551 (Standard anti-theft alarm system (ATA))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Main locking position microswitch, status | - |
| 1 | Main locking position microswitch, status | - |
| 1 | Main locking position microswitch, status | - |
| 2 | Trunk lid/liftgate lock main catch switch, status | - |
| 2 | Trunk lid/liftgate lock main catch switch, status | - |
| 3 | Engine hood contact switch, status | 24K |
| 3 | Engine hood contact switch, status | 24F |
| 3 | Engine hood contact switch, status | 29H |
| 4 | Alarm siren, status | 12H |
| 7 | ATA [EDW] alarm, signal | 20H |
| 7 | ATA [EDW] alarm, signal | 22D |
| 8 | Panic alarm, signal | 25F |
| 8 | Panic alarm, signal | 31F |
| 8 | Panic alarm, signal | 22E |
| 8 | Panic alarm, signal | 37F |
| 8 | Panic alarm, signal | 34F |
| 9 | Anti-theft alarm system, status | 22E |
| A2/152 | FM, AM and CL [ZV] antenna amplifier | 33G |
| A2/182 | Antenna amplifier | 36F |
| A8/1 | Transmitter key | 35C |
| A85 | Left front door lock | 4D |
| A85/1 | Right front door lock | 4D |
| A85/6 | Trunk lid/tailgate lock | 2G |
| CAN B1 | CAN 1 for vehicle interior | 18G |
| CAN B1 | CAN 1 for vehicle interior | 18D |
| CAN B1 | CAN 1 for vehicle interior | 26G |
| CAN B1 | CAN 1 for vehicle interior | 22F |
| CAN B1 | CAN 1 for vehicle interior | 18J |
| Code 881 | Remote trunk closing | 1F |
| Code 882 | Anti-theft alarm system sensor system and siren | 1H |
| Code 885 | Increased theft protection | 1C |
| H3/1 | Alarm siren | 2J |
| LIN | Local Interconnect Network | 9J |
| N10/6 | Front signal acquisition and actuation module control unit | 21H |
| N10/8 | Rear signal acquisition and actuation module control unit | 13G |
| N69/1 | Left front door control unit | 13D |
| N69/2 | Right front door control unit | 13D |
| N70 | Overhead control panel control unit | 13J |
| N70 | Overhead control panel control unit | 21C |
| N73/3 | Electronic ignition switch control unit | 29G |
| S62/42 | Hood contact switch | 32K |
| S62/43 | Hood contact switch | 32K |
