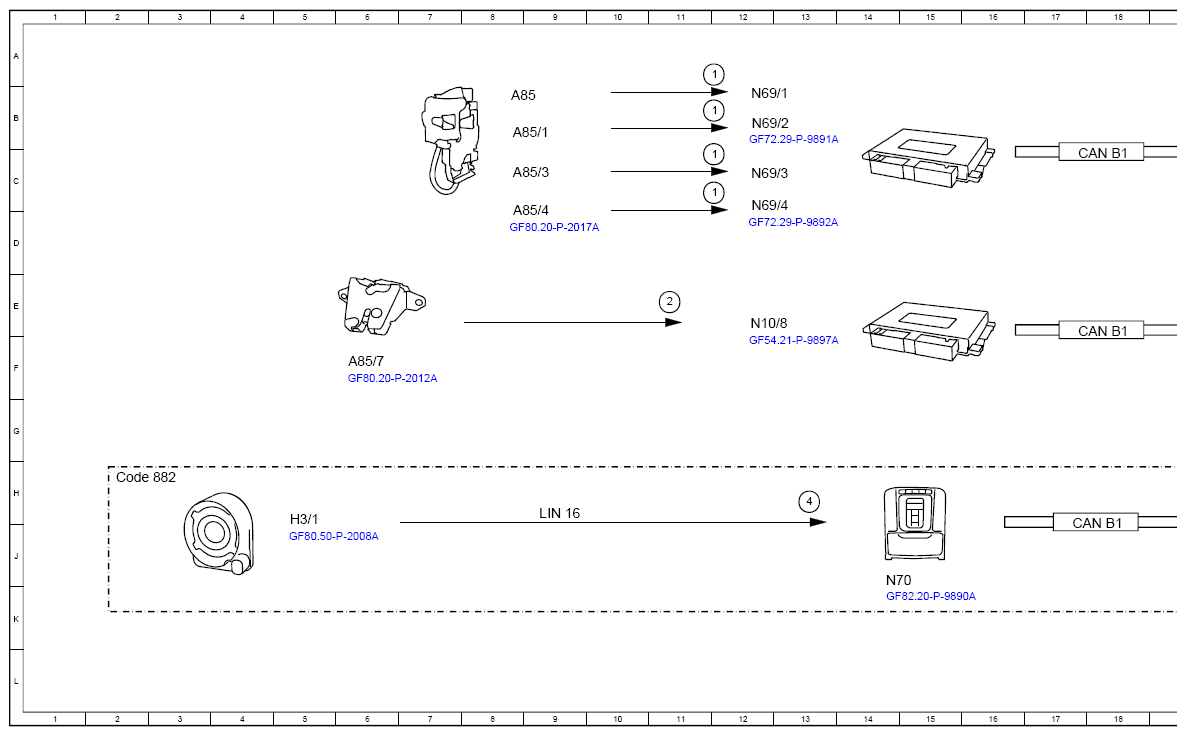

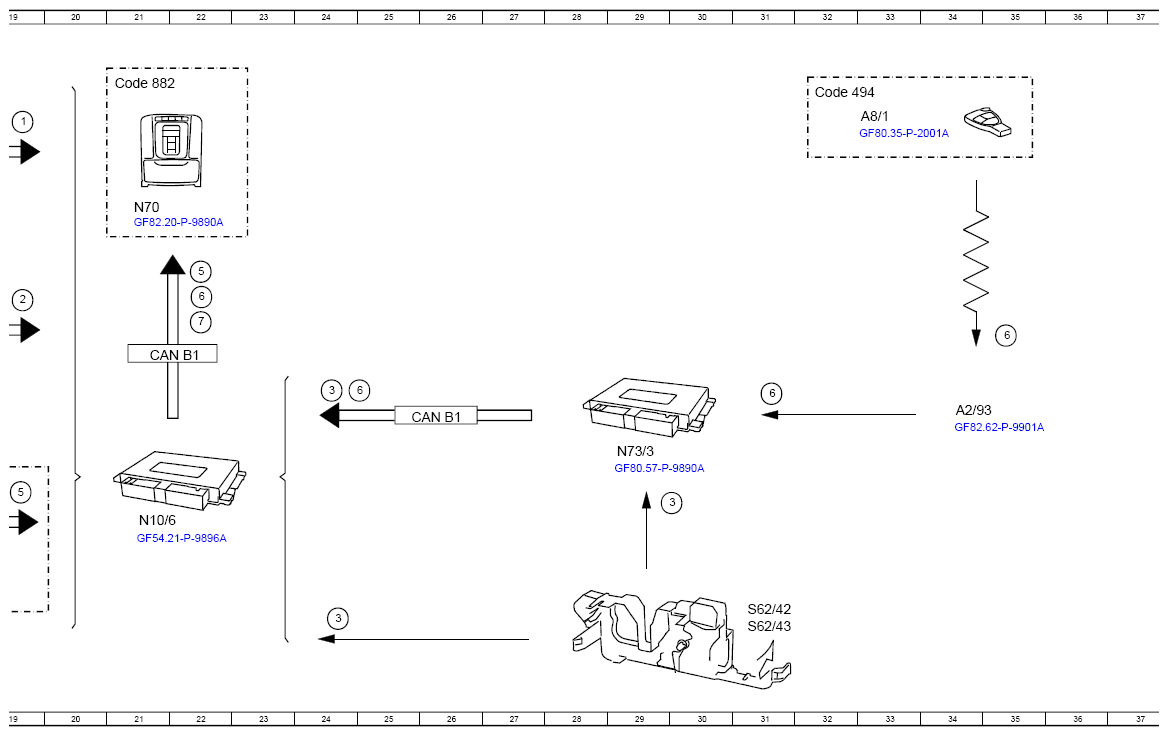

(Function Schematic For Triggering Of Anti-Theft Alarm System Alarm - PE80.50-P-2500-97E)
Model 294, 295, 296 with code 551 (Standard anti-theft alarm system (ATA))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Main locking position microswitch, status | - |
| 1 | Main locking position microswitch, status | - |
| 1 | Main locking position microswitch, status | - |
| 1 | Main locking position microswitch, status | - |
| 2 | Trunk lid/liftgate lock main catch switch, status | - |
| 2 | Trunk lid/liftgate lock main catch switch, status | - |
| 3 | Engine hood contact switch, status | 24K |
| 3 | Engine hood contact switch, status | 24F |
| 3 | Engine hood contact switch, status | 29H |
| 4 | Alarm siren, status | 13H |
| 5 | ATA [EDW] alarm, signal | 19H |
| 5 | ATA [EDW] alarm, signal | 22E |
| 6 | Panic alarm, signal | 25F |
| 6 | Panic alarm, signal | 31F |
| 6 | Panic alarm, signal | 22E |
| 6 | Panic alarm, signal | 35F |
| 7 | Anti-theft alarm system, status | 22E |
| A2/93 | Roof antenna module | 34G |
| A8/1 | Transmitter key | 33B |
| A85 | Left front door lock | 8B |
| A85/1 | Right front door lock | 8B |
| A85/3 | Left rear door lock | 8C |
| A85/4 | Right rear door lock | 8D |
| A85/7 | Trunk lid/tailgate lock | 6F |
| CAN B1 | CAN 1 for vehicle interior | 17J |
| CAN B1 | CAN 1 for vehicle interior | 18E |
| CAN B1 | CAN 1 for vehicle interior | 18C |
| CAN B1 | CAN 1 for vehicle interior | 26G |
| CAN B1 | CAN 1 for vehicle interior | 21F |
| Code 494 | USA version | 32B |
| Code 882 | Anti-theft alarm system sensor system and siren | 2H |
| Code 882 | Anti-theft alarm system sensor system and siren | 21B |
| H3/1 | Alarm siren | 5H |
| LIN 16 | Local Interconnect Network | 9H |
| N10/6 | Front signal acquisition and actuation module control unit | 21J |
| N10/8 | Rear signal acquisition and actuation module control unit | 12E |
| N69/1 | Left front door control unit | 12B |
| N69/2 | Right front door control unit | 12B |
| N69/3 | Left rear door control unit | 12C |
| N69/4 | Right rear door control unit | 12C |
| N70 | Overhead control panel control unit | 14J |
| N70 | Overhead control panel control unit | 21D |
| N73/3 | Electronic ignition switch control unit | 29G |
| S62/42 | Hood contact switch | 31K |
| S62/43 | Hood contact switch | 31K |
