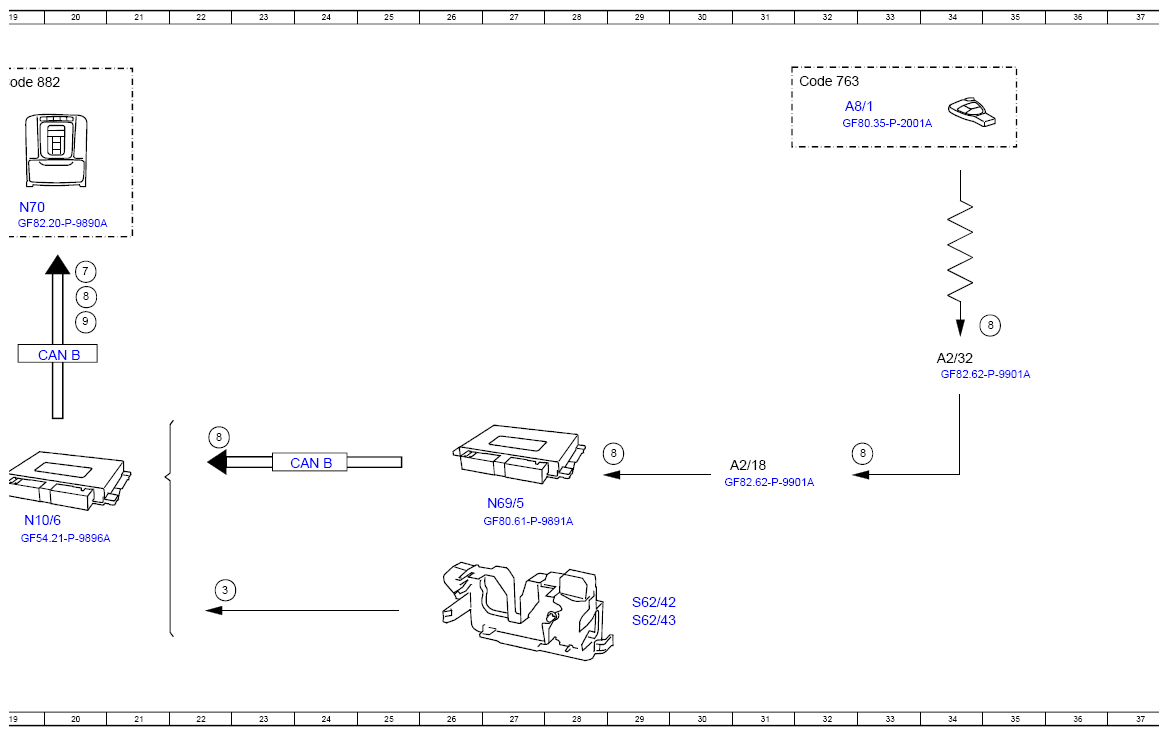

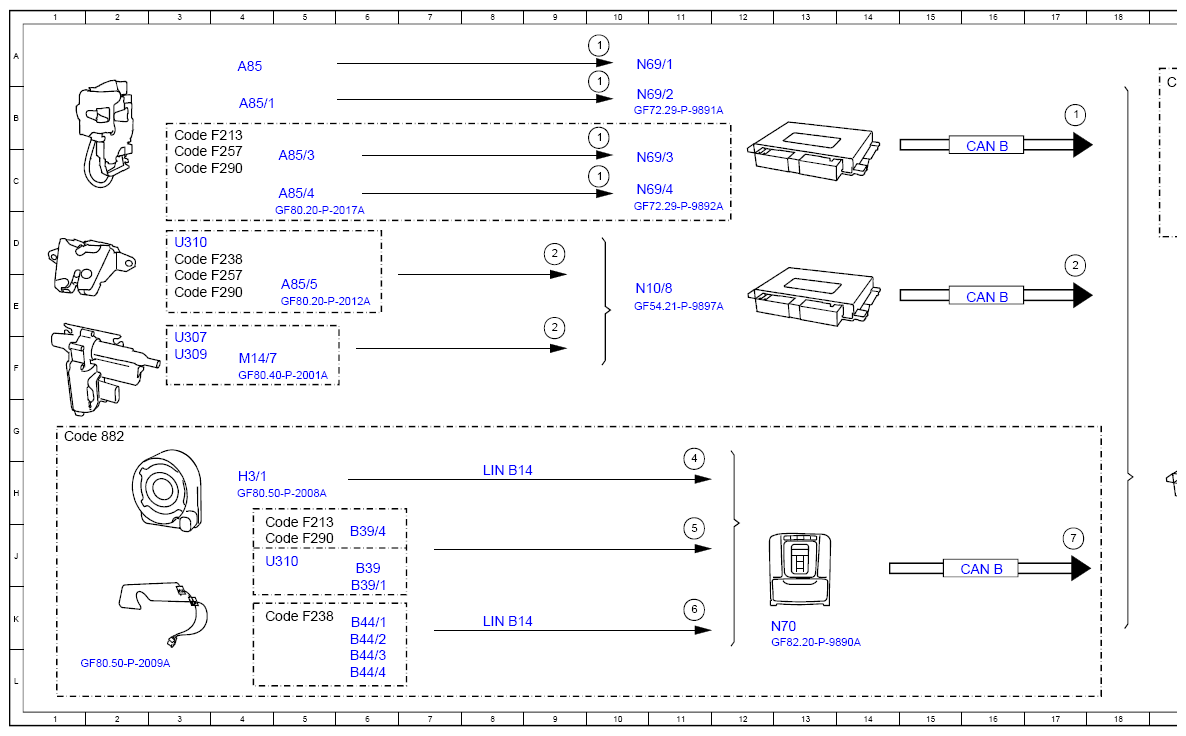

(Function Schematic For Triggering Of Anti-Theft Alarm System Alarm - PE80.50-P-2500-97D)
Model 213, 238, 257, 290 as of model year 2021 with code 551 (Standard anti-theft alarm system (ATA))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Micro switch main catch, status | - |
| 1 | Micro switch main catch, status | - |
| 1 | Micro switch main catch, status | - |
| 1 | Micro switch main catch, status | - |
| 2 | Switch main catch for trunk lid/tailgate lock, status | - |
| 2 | Switch main catch for trunk lid/tailgate lock, status | - |
| 2 | Switch main catch for trunk lid/tailgate lock, status | - |
| 3 | Contact switch engine hood, status | 22K |
| 4 | Alarm siren, status | 11H |
| 5 | Glass break sensor, status | 11Y |
| 6 | Sensor interior protection, signal | - |
| 7 | EDW alarm, signal | 17J |
| 7 | EDW alarm, signal | 20E |
| 8 | Panic alarm, signal | 29G |
| 8 | Panic alarm, signal | 35E |
| 8 | Panic alarm, signal | 22G |
| 8 | Panic alarm, signal | 20E |
| 8 | Panic alarm, signal | 33G |
| 9 | Burglary-theft alarm system, status | 20E |
| A8/1 | Sender key | 32B |
| A85 | Door lock front door on the left | 4A |
| A85/1 | Door lock front door right | 4B |
| A85/3 | Door lock rear left | 5C |
| A85/4 | Door lock rear door right | 5C |
| A85/5 | Trunk lid/tailgate lock | 5E |
| B39 | Glass break sensor, rear left | 6Y |
| B39/1 | Glass break sensor, rear right | 6K |
| B39/4 | Glass break sensor for rear window | 6Y |
| B44/1 | Sensor interior protection front door left | 6K |
| B44/2 | Sensor interior protection front door right | 6K |
| B44/3 | Sensor interior protection rear left | 6L |
| B44/4 | Sensor interior protection rear right | 6L |
| CAN B | Interior CAN | 16Y |
| CAN B | Interior CAN | 24H |
| CAN B | Interior CAN | 16C |
| CAN B | Interior CAN | 16E |
| CAN B | Interior CAN | 20F |
| Code 763 | Radio remote control with panic switch | 32A |
| Code 882 | Interior protection and towing protection | 1G |
| Code 882 | Interior protection and towing protection | 19B |
| Code F213 | Series 213 | 4J |
| Code F213 | Series 213 | 3B |
| Code F238 | Series 238 | 3D |
| Code F238 | Series 238 | 4K |
| Code F257 | SERIES 257 | 3E |
| Code F257 | SERIES 257 | 3C |
| Code F290 | Series 290 | 3E |
| Code F290 | Series 290 | 4J |
| Code F290 | Series 290 | 3C |
| H3/1 | Alarm siren | 4H |
| LIN B14 | Alarm system LIN | 8H |
| LIN B14 | Alarm system LIN | 8K |
| M14/7 | Central locking motor for trunk lid/tailgate | 4F |
| N10/6 | SAM control unit, front | 19J |
| N10/8 | Rear SAM control unit | 10E |
| N69/1 | Left front door control unit | 10A |
| N69/2 | Front door control unit, right | 10B |
| N69/3 | Left rear door control unit | 10C |
| N69/4 | Rear door control unit, right | 10C |
| N69/5 | KEYLESS-GO control unit | 27H |
| N70 | Roof control unit control unit | 13K |
| N70 | Roof control unit control unit | 19D |
| S62/42 | Contact switch bonnet right | 29K |
| S62/43 | Contact switch bonnet left | 29K |
| U307 | Valid for Model 213.0 | 3F |
| U309 | Valid for Model 213.1 | 3F |
| U310 | Valid for Model 213.2 | 3D |
| U310 | Valid for Model 213.2 | 4J |
