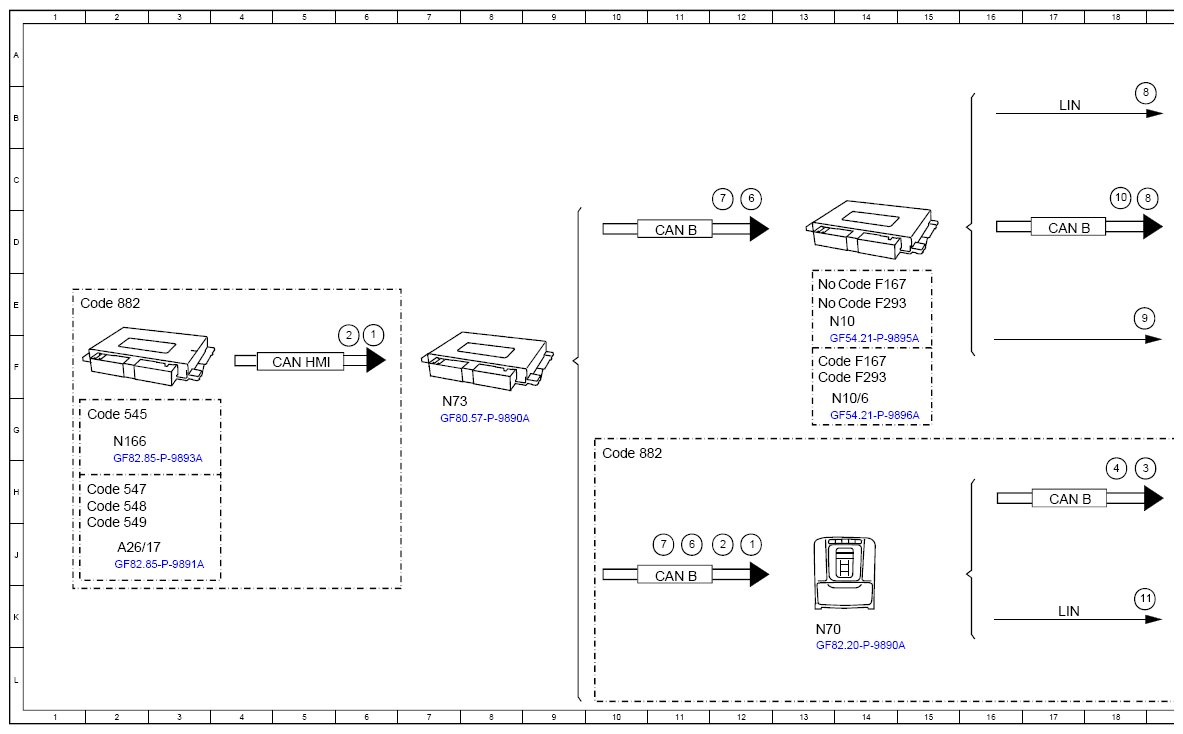

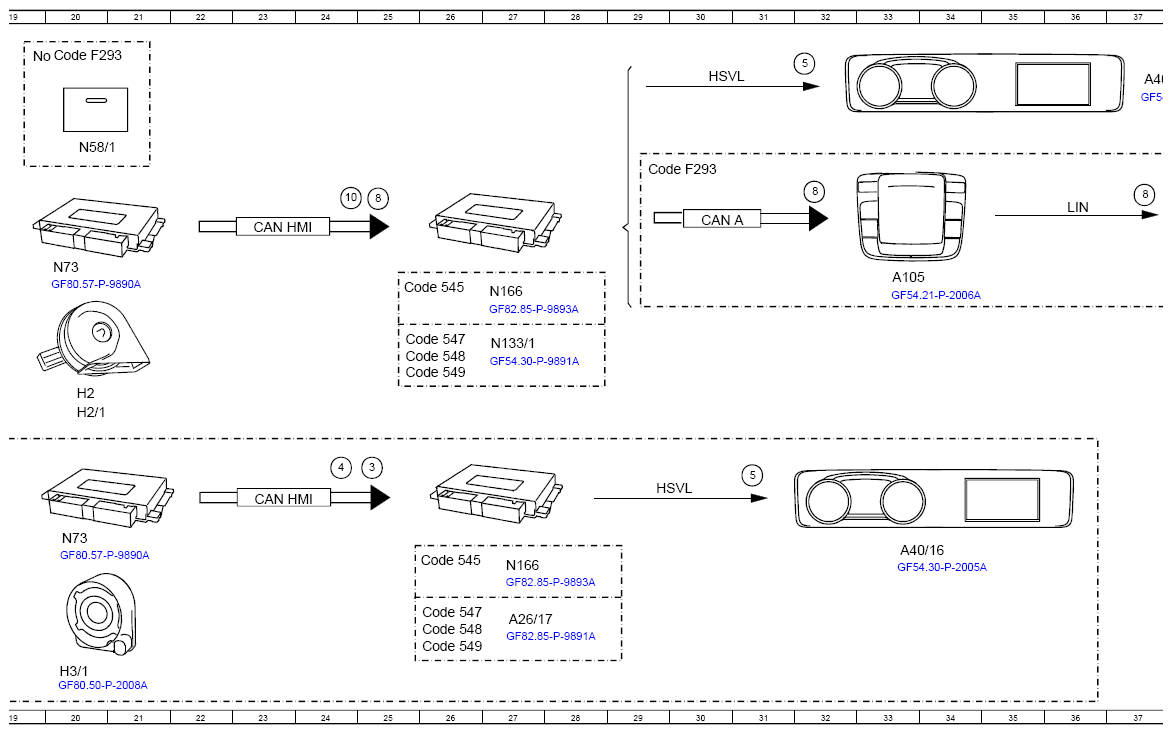

(Function Schematic For Output Of Anti-Theft Alarm System Alarm - PE80.50-P-2501-97A)
Model 118, 167, 177, 243, 247, 293 with code 551 (Standard anti-theft alarm system (ATA))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Deactivate interior protection, request | 12J |
| 1 | Deactivate interior protection, request | - |
| 10 | Instrument cluster message, request | - |
| 10 | Instrument cluster message, request | - |
| 11 | Alarm siren, actuation | 18K |
| 2 | Deactivate tow-away protection, request | - |
| 2 | Deactivate tow-away protection, request | - |
| 3 | Interior protection deactivated, signal | 18H |
| 3 | Interior protection deactivated, signal | - |
| 4 | Tow-away protection deactivated, signal | 18H |
| 4 | Tow-away protection deactivated, signal | - |
| 5 | Image data, signal | - |
| 5 | Image data, signal | - |
| 6 | Circuit 15, status | 12C |
| 6 | Circuit 15, status | 11J |
| 7 | Central locking, status | 12C |
| 7 | Central locking, status | 11J |
| 8 | Light-emitting diode, request | - |
| 8 | Light-emitting diode, request | - |
| 8 | Light-emitting diode, request | - |
| 8 | Light-emitting diode, request | - |
| 8 | Light-emitting diode, request | - |
| 9 | Fanfare horns, actuation | 18E |
| A105 | Touchpad/lower control panel | 33E |
| A26/17 | Head unit | 2J |
| A26/17 | Head unit | 27K |
| A40/16 | Head unit/instrument cluster display cluster | 33J |
| A40/16 | Head unit/instrument cluster display cluster | 37B |
| CAN A | Telematics CAN | 30D |
| CAN B | Interior CAN | 11D |
| CAN B | Interior CAN | 11J |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 17H |
| CAN HMI | User interface CAN | 5F |
| CAN HMI | User interface CAN | 23D |
| CAN HMI | User interface CAN | 23H |
| Code 545 | Connect 5 (NTG6) | 2G |
| Code 545 | Connect 5 (NTG6) | 25E |
| Code 545 | Connect 5 (NTG6) | 26J |
| Code 547 | Connect 20 Entry (NTG6) | 2H |
| Code 547 | Connect 20 Entry (NTG6) | 25F |
| Code 547 | Connect 20 Entry (NTG6) | 26K |
| Code 548 | Connect 20 MID (NTG6) | 2H |
| Code 548 | Connect 20 MID (NTG6) | 25F |
| Code 548 | Connect 20 MID (NTG6) | 26K |
| Code 549 | Connect 20 HIGH (NTG6) | 2J |
| Code 549 | Connect 20 HIGH (NTG6) | 25F |
| Code 549 | Connect 20 HIGH (NTG6) | 26L |
| Code 882 | Interior monitoring | 1E |
| Code 882 | Interior monitoring | 10G |
| Code F167 | Model series 167 | 13F |
| Code F167 | Model series 167 | 14E |
| Code F293 | Model series 293 | 29C |
| Code F293 | Model series 293 | 13F |
| Code F293 | Model series 293 | 20A |
| Code F293 | Model series 293 | 14E |
| H2 | Left fanfare horn | 20G |
| H2/1 | Right fanfare horn | 20G |
| H3/1 | Alarm siren | 20L |
| HSVL | High-speed video link | 29H |
| HSVL | High-speed video link | 30A |
| LIN | Local Interconnect Network | 17B |
| LIN | Local Interconnect Network | 17K |
| LIN | Local Interconnect Network | 36D |
| N10 | Signal acquisition and actuation module | 14E |
| N10/6 | Front SAM control unit | 14G |
| N133/1 | Instrument cluster control unit | 27F |
| N166 | Head unit/instrument cluster control unit | 2G |
| N166 | Head unit/instrument cluster control unit | 27E |
| N166 | Head unit/instrument cluster control unit | 27J |
| N58/1 | Climate control operating unit | 20C |
| N70 | Overhead control panel control unit | 13K |
| N72/1 | Upper control panel control unit | 38D |
| N73 | Electronic ignition switch control unit | 7G |
| N73 | Electronic ignition switch control unit | 20E |
| N73 | Electronic ignition switch control unit | 20J |
