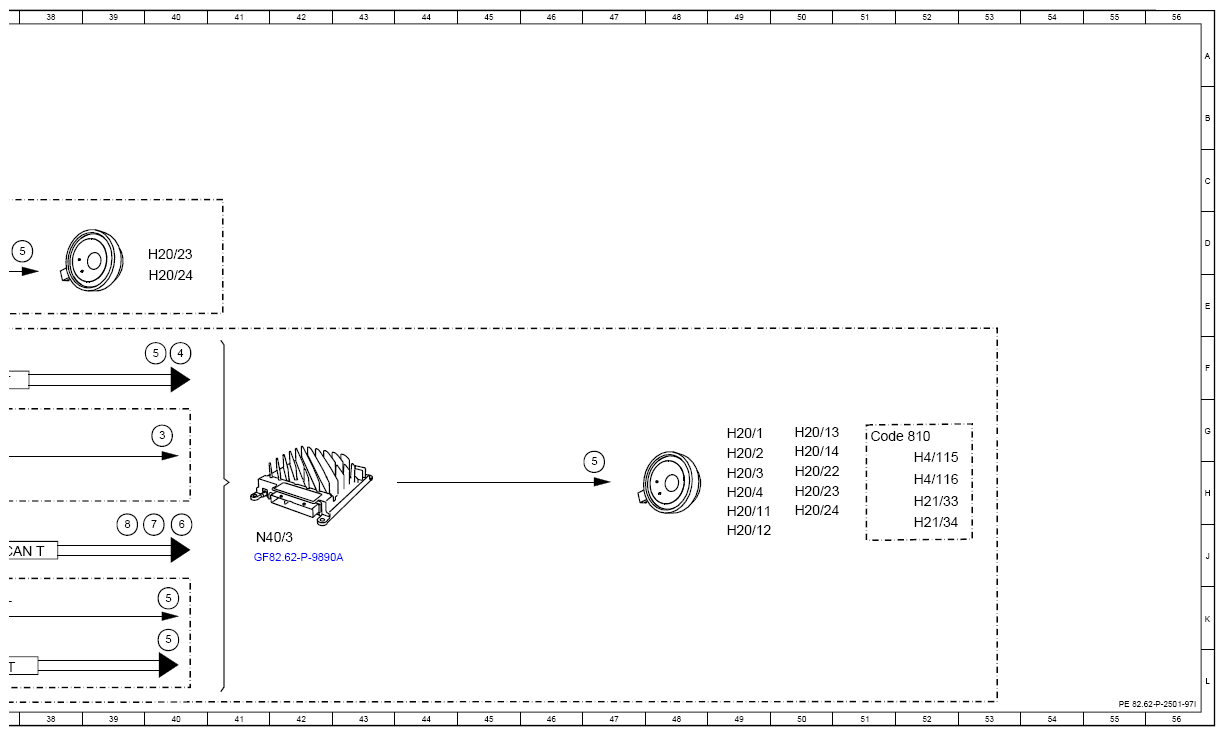

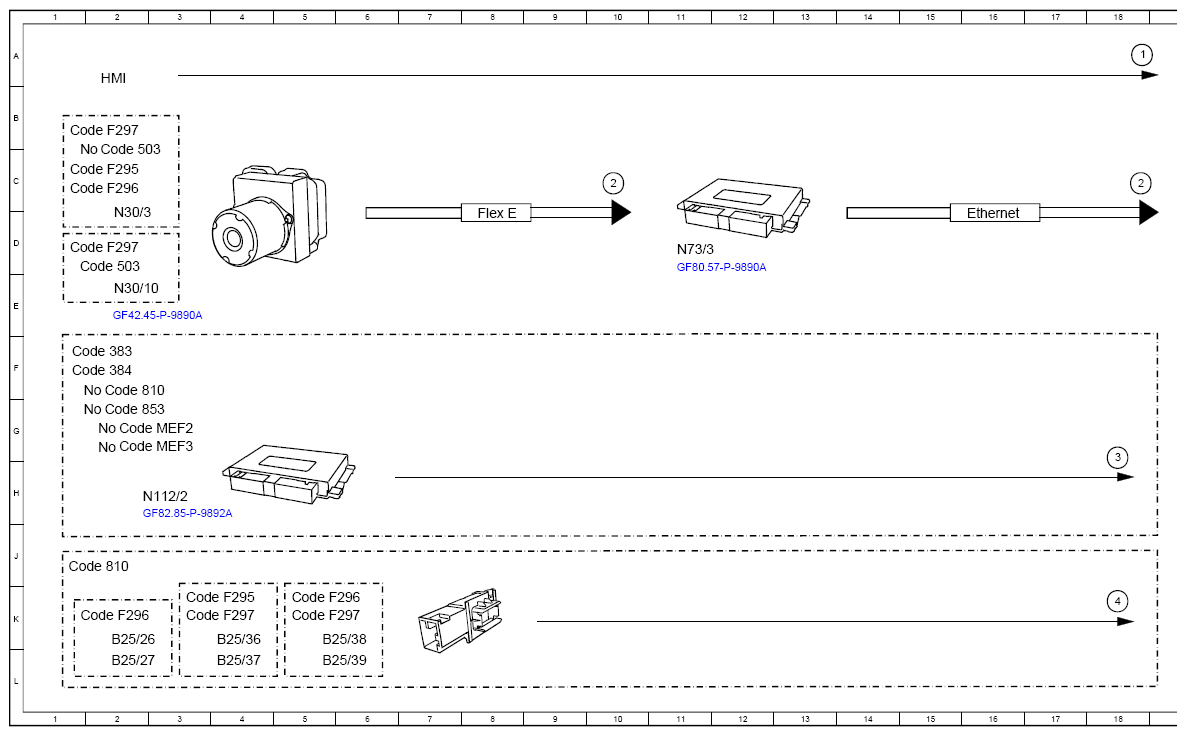

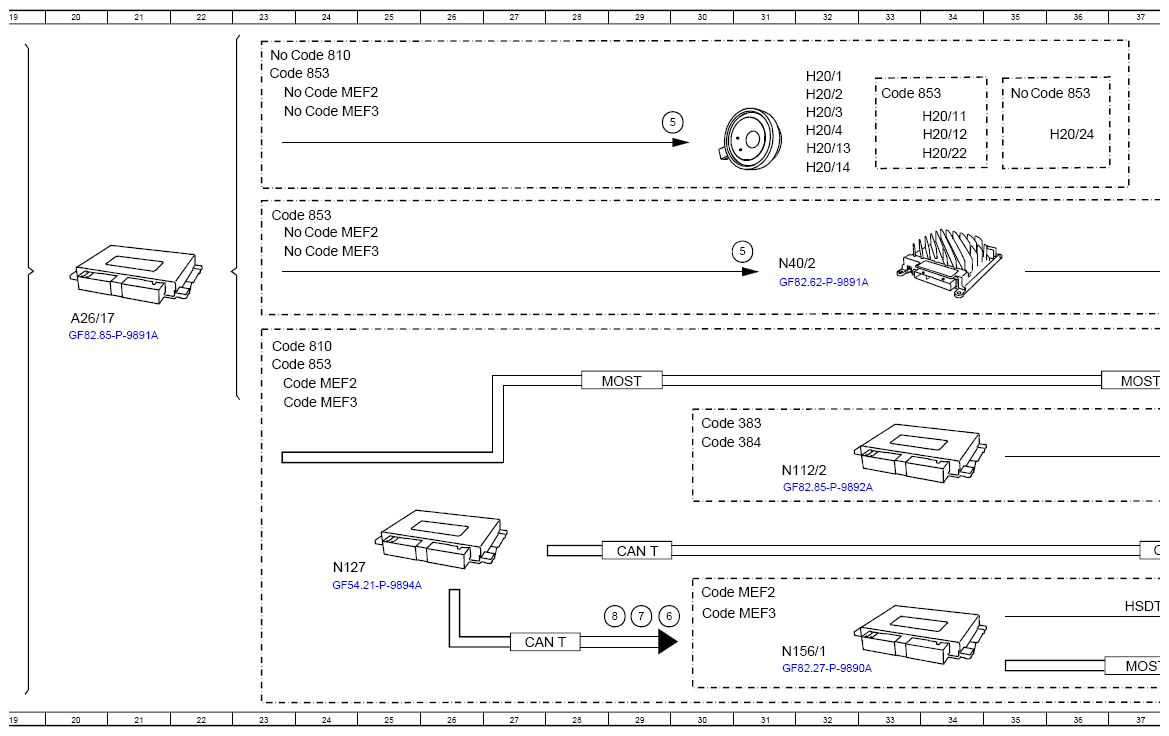

(Function Schematic For Actuating Speakers - PE82.62-P-2501-97I)
Model 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 2 | Vehicle speed, signal | - |
| 2 | Vehicle speed, signal | - |
| 3 | Mute function, signal | - |
| 3 | Mute function, signal | - |
| 4 | Microphone, signal | - |
| 4 | Microphone, signal | - |
| 5 | Audio, signal | - |
| 5 | Audio, signal | - |
| 5 | Audio, signal | - |
| 5 | Audio, signal | - |
| 5 | Audio, signal | - |
| 5 | Audio, signal | - |
| 6 | Engine running, signal | - |
| 6 | Engine running, signal | - |
| 7 | Engine speed, signal | - |
| 7 | Engine speed, signal | - |
| 8 | Engine torque, signal | - |
| 8 | Engine torque, signal | - |
| A26/17 | Head unit | 20E |
| B25/26 | Microphone | 2K |
| B25/27 | Microphone | 2L |
| B25/36 | Microphone | 4K |
| B25/37 | Microphone | 4L |
| B25/38 | Microphone | 5K |
| B25/39 | Microphone | 5L |
| CAN T | CAN for drivetrain | 27K |
| CAN T | CAN for drivetrain | 37J |
| CAN T | CAN for drivetrain | 29J |
| Code 383 | RAMSES ENTRY communication module | 30G |
| Code 383 | RAMSES ENTRY communication module | 1F |
| Code 384 | RAMSES HIGH communication module | 30G |
| Code 384 | RAMSES HIGH communication module | 1F |
| Code 503 | Remote-controlled parking | 2C |
| Code 503 | Remote-controlled parking | 1D |
| Code 810 | Premium sound system | 23A |
| Code 810 | Premium sound system | 23F |
| Code 810 | Premium sound system | 1J |
| Code 810 | Premium sound system | 2F |
| Code 810 | Premium sound system | 51G |
| Code 853 | "Midline" sound system | 33B |
| Code 853 | "Midline" sound system | 35B |
| Code 853 | "Midline" sound system | 23D |
| Code 853 | "Midline" sound system | 23A |
| Code 853 | "Midline" sound system | 23F |
| Code 853 | "Midline" sound system | 2G |
| Code F295 | Model series 295 | 1C |
| Code F295 | Model series 295 | 3K |
| Code F296 | Model series 296 | 1C |
| Code F296 | Model series 296 | 1K |
| Code F296 | Model series 296 | 5K |
| Code F297 | Model series 297 | 1B |
| Code F297 | Model series 297 | ID |
| Code F297 | Model series 297 | 3K |
| Code F297 | Model series 297 | 5K |
| Code MEF2 | AMG ENTRY VARIANT WITH M-BATTERY + 4MATIC | 24B |
| Code MEF2 | AMG ENTRY VARIANT WITH M-BATTERY + 4MATIC | 24D |
| Code MEF2 | AMG ENTRY VARIANT WITH M-BATTERY + 4MATIC | 23F |
| Code MEF2 | AMG ENTRY VARIANT WITH M-BATTERY + 4MATIC | 30K |
| Code MEF2 | AMG ENTRY VARIANT WITH M-BATTERY + 4MATIC | 2G |
| Code MEF3 | AMG Entry variant with L-battery + 4MATIC | 2G |
| Code MEF3 | AMG Entry variant with L-battery + 4MATIC | 30K |
| Code MEF3 | AMG Entry variant with L-battery + 4MATIC | 23G |
| Code MEF3 | AMG Entry variant with L-battery + 4MATIC | 24D |
| Code MEF3 | AMG Entry variant with L-battery + 4MATIC | 24B |
| Ethernet | Ethernet | 16D |
| Flex E | Chassis FlexRay | 8D |
| H20/1 | Left front door tweeter | 49G |
| H20/1 | Left front door tweeter | 32A |
| H20/11 | Left rear door tweeter | 49H |
| H20/11 | Left rear door tweeter | 34B |
| H20/12 | Right rear door tweeter | 49J |
| H20/12 | Right rear door tweeter | 34B |
| H20/13 | Left rear door midrange speaker | 32C |
| H20/13 | Left rear door midrange speaker | 50G |
| H20/14 | Right rear door midrange speaker | 32C |
| H20/14 | Right rear door midrange speaker | 50G |
| H20/2 | Right front door tweeter | 49G |
| H20/2 | Right front door tweeter | 32B |
| H20/22 | Center front mid-range speaker (Standard) | 50H |
| H20/22 | Center front mid-range speaker (Standard) | 34C |
| H20/23 | Left front bass speaker | 50H |
| H20/23 | Left front bass speaker | 40D |
| H20/24 | Right front bass speaker | 50H |
| H20/24 | Right front bass speaker | 36B |
| H20/24 | Right front bass speaker | 40E |
| H20/3 | Left front door midrange speaker | 32B |
| H20/3 | Left front door midrange speaker | 49H |
| H20/4 | Right front door midrange speaker | 32B |
| H20/4 | Right front door midrange speaker | 49H |
| H21/33 | Left rear midrange speaker | 52H |
| H21/34 | Right rear midrange speaker | 52J |
| H4/115 | Left front overhead control panel mid-range speaker | 52H |
| H4/116 | Right front overhead control panel mid-range speaker | 52H |
| HSDT | High-speed data transmission | 37K |
| MOST | Media Oriented System Transport | 37F |
| MOST | Media Oriented System Transport | 29F |
| MOST | Media Oriented System Transport | 37L |
| N112/2 | Telematics services communication module | 2H |
| N112/2 | Telematics services communication module | 31H |
| N127 | Drivetrain control unit | 24J |
| N156/1 | Sound generator control unit | 31L |
| N30/10 | Electronic Stability Program control unit | 2E |
| N30/3 | Electronic Stability Program control unit | 2D |
| N40/2 | Sound system amplifier control unit | 31D |
| N40/3 | Sound system amplifier control unit | 41J |
| N73/3 | Electronic ignition switch control unit | 11D |
