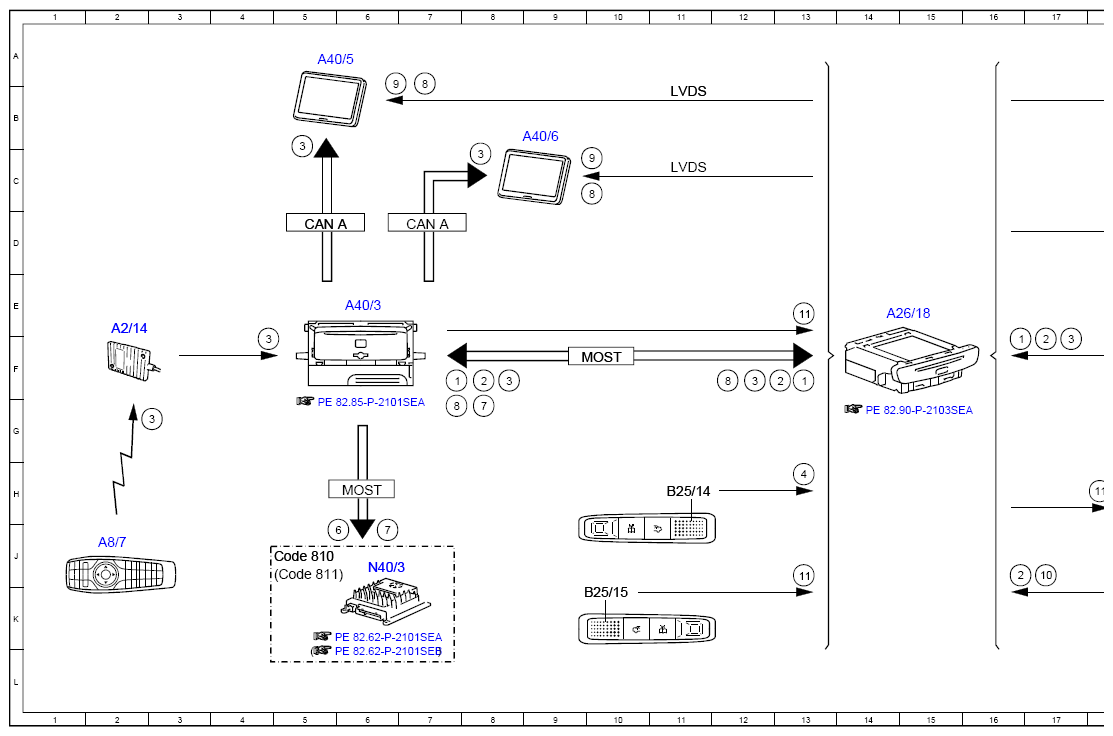

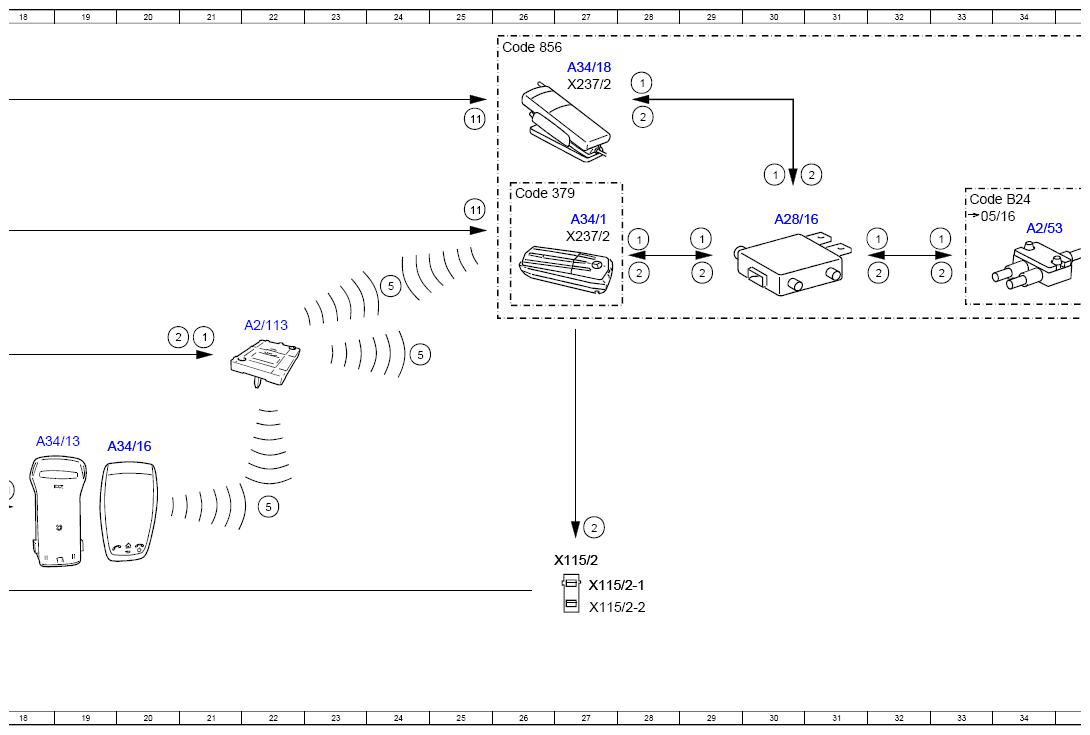

Electrical Function Schematic For Rear Passenger Compartment Mobile Phone System - PE82.70-P-2080-97SEA
Model 222 up to model year 2018 with code 855 (Telephony in rear passenger compartment)
Model 222 up to model year 2018 with code 856 (Telephone handset in rear armrest)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 16F |
| 1 | Telephone, signal | 28B |
| 1 | Telephone, signal | 21F |
| 1 | Telephone, signal | 28D |
| 1 | Telephone, signal | 29D |
| 1 | Telephone, signal | 32D |
| 1 | Telephone, signal | 33D |
| 1 | Telephone, signal | 7F |
| 1 | Telephone, signal | 13F |
| 1 | Telephone, signal | 30C |
| 1 | Telephone, signal | 36D |
| 1 | Telephone, signal | 37D |
| 10 | Address data, signal | 17J |
| 11 | Switch-on request, signal | 25B |
| 11 | Switch-on request, signal | 25D |
| 11 | Switch-on request, signal | 18H |
| 11 | Switch-on request, signal | 13E |
| 11 | Switch-on request, signal | 13J |
| 2 | Internet, signal | 17F |
| 2 | Internet, signal | 20F |
| 2 | Internet, signal | 28E |
| 2 | Internet, signal | 28B |
| 2 | Internet, signal | 29E |
| 2 | Internet, signal | 32E |
| 2 | Internet, signal | 33E |
| 2 | Internet, signal | 8F |
| 2 | Internet, signal | 13F |
| 2 | Internet, signal | 31C |
| 2 | Internet, signal | 16J |
| 2 | Internet, signal | 27J |
| 2 | Internet, signal | 36E |
| 2 | Internet, signal | 37E |
| 3 | Operation, signal | 17F |
| 3 | Operation, signal | 8F |
| 3 | Operation, signal | 3G |
| 3 | Operation, signal | 4F |
| 3 | Operation, signal | 5C |
| 3 | Operation, signal | 12F |
| 3 | Operation, signal | 8C |
| 4 | Voice input, signal | 13H |
| 5 | Bluetooth®, signal | 24F |
| 5 | Bluetooth®, signal | 24E |
| 5 | Bluetooth®, signal | 22H |
| 6 | Sound system amplifier, actuation | 6J |
| 7 | Mute function, signal | 6J |
| 7 | Mute function, signal | 8G |
| 8 | Audio, signal | 7G |
| 8 | Audio, signal | 7B |
| 8 | Audio, signal | 10C |
| 8 | Audio, signal | 12F |
| 9 | Low voltage differential signal video signal data transfer, signal | 6B |
| 9 | Low voltage differential signal video signal data transfer, signal | 10C |
| A2/113 | Rear Bluetooth® antenna | 22E |
| A2/14 | Headphones and remote control antenna | 2E |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 34D |
| A26/18 | Rear entertainment controller unit | 14E |
| A28/11 | Multifunction antenna | 38D |
| A28/16 | Rear cellular telephone system antenna amplifier/compensator | 30D |
| A34/1 | Telephone module with Bluetooth® (SAP profile) | 27D |
| A34/13 | Rear handset cradle | 18G |
| A34/16 | Rear handset | 20G |
| A34/18 | Rear mobile phone cradle | 27A |
| A40/3 | COMAND control unit | 6E |
| A40/5 | Left rear display | 5A |
| A40/6 | Right rear display | 9B |
| A8/7 | Remote control | 2J |
| B25/14 | Left rear hands-free system microphone | 11H |
| B25/15 | Right rear hands-free system microphone | 10K |
| CAN A | Telematics CAN | 7D |
| CAN A | Telematics CAN | 5D |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 26C |
| Code 810 | Sound system | 5J |
| Code 811 | Advanced sound system | 5J |
| Code 856 | Business telephony in rear passenger compartment | 26A |
| Code B24 | Radio remote control for stationary heater | 33C |
| LVDS | Low voltage differential signal | 11B |
| LVDS | Low voltage differential signal | 11C |
| MOST | Media Oriented System Transport | 6H |
| MOST | Media Oriented System Transport | 10F |
| N40/3 | Sound system amplifier control unit | 6J |
| X115/2 | Rear USB electrical connector | 27J |
| X115/2-1 | Rear USB electrical connector 1 | 27K |
| X115/2-2 | Rear USB electrical connector 2 | 27K |
| X237/2 | Rear mobile phone contact plate | 27D |
| X237/2 | Rear mobile phone contact plate | 27B |
