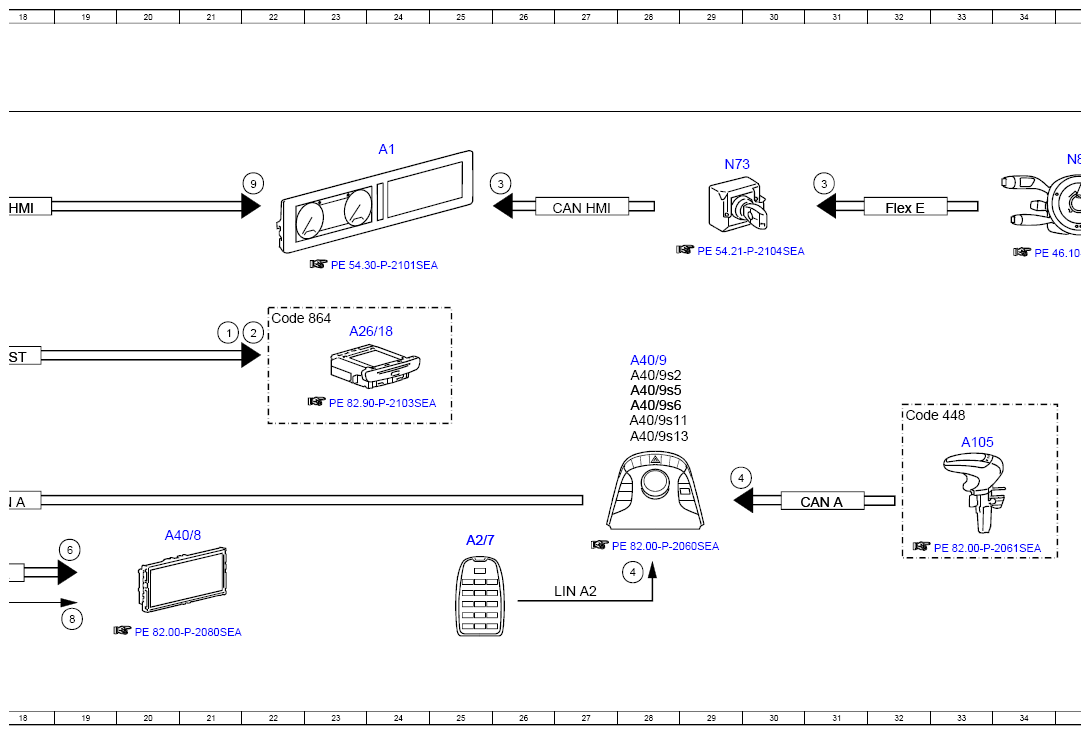

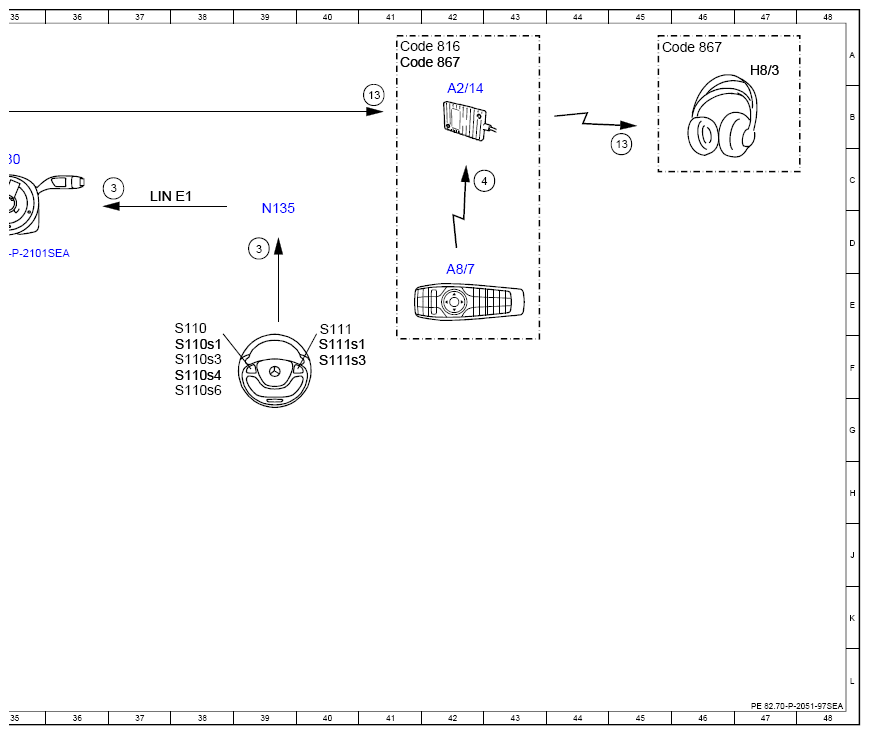

Electrical Function Schematic For Cellular Phone - PE82.70-P-2051-97SEA
Model 222 up to model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 16F |
| 1 | Telephone, signal | 11B |
| 1 | Telephone, signal | 4F |
| 1 | Telephone, signal | 4F |
| 1 | Telephone, signal | 5H |
| 1 | Telephone, signal | 5G |
| 1 | Telephone, signal | 5E |
| 1 | Telephone, signal | 5C |
| 1 | Telephone, signal | 13B |
| 1 | Telephone, signal | 21F |
| 1 | Telephone, signal | 2J |
| 10 | Sound system amplifier, actuation | 13F |
| 11 | Address data, signal | 13D |
| 12 | Mute function, signal | 13F |
| 13 | Audio, signal | 45C |
| 13 | Audio, signal | 41B |
| 2 | Internet, signal | 17F |
| 2 | Internet, signal | 11B |
| 2 | Internet, signal | 4F |
| 2 | Internet, signal | 4F |
| 2 | Internet, signal | 9D |
| 2 | Internet, signal | 6H |
| 2 | Internet, signal | 6G |
| 2 | Internet, signal | 6E |
| 2 | Internet, signal | 6C |
| 2 | Internet, signal | 13B |
| 2 | Internet, signal | 13D |
| 2 | Internet, signal | 22F |
| 2 | Internet, signal | 2J |
| 3 | Multifunction steering wheel button group, signal | 16C |
| 3 | Multifunction steering wheel button group, signal | 39D |
| 3 | Multifunction steering wheel button group, signal | 26C |
| 3 | Multifunction steering wheel button group, signal | 31C |
| 3 | Multifunction steering wheel button group, signal | 36C |
| 4 | Operation, signal | 16H |
| 4 | Operation, signal | 16B |
| 4 | Operation, signal | 29H |
| 4 | Operation, signal | 28J |
| 4 | Operation, signal | 42C |
| 5 | Voice input, signal | 13H |
| 6 | Switch-on request, signal | 7K |
| 6 | Switch-on request, signal | 7C |
| 6 | Switch-on request, signal | 19J |
| 7 | Bluetooth®, signal | 8B |
| 8 | Low voltage differential signal video signal data transfer, signal | 19K |
| 9 | Instrument cluster, message | 22C |
| A1 | Instrument cluster | 24C |
| A105 | Touchpad | 33G |
| A2/14 | Headphones and remote control antenna | 42B |
| A2/155 | Telephone and stationary heater antenna changeover switch | 2E |
| A2/53 | Mobile phone and stationary heater radio remote control antenna splitter | 2G |
| A2/7 | Telephone keypad | 25J |
| A2/91 | Bluetooth® antenna | 10B |
| A26/18 | Rear entertainment controller unit | 23F |
| A28/11 | Multifunction antenna | 2L |
| A28/15 | Cellular telephone system antenna amplifier/compensator | 6F |
| A34/1 | Telephone module with Bluetooth® (SAP profile) | 6A |
| A34/15 | Mobile phone holder | 5J |
| A34/17 | Universal smartphone cradle | 6J |
| A40/3 | COMAND control unit | 15E |
| A40/8 | Audio/COMAND display | 20J |
| A40/9 | Audio/COMAND control panel | 28F |
| A40/9s11 | Audio/COMAND controller | 28G |
| A40/9s13 | Volume control button | 28G |
| A40/9s2 | "Back" button | 28F |
| A40/9s5 | Telephone button | 28F |
| A40/9s6 | "ON" button | 28G |
| A67b1 | Hands-free system microphone | 10H |
| A8/7 | Remote control | 42E |
| CAN A | Telematics CAN | 18H |
| CAN A | Telematics CAN | 31H |
| CAN A | Telematics CAN | 17J |
| CAN HMI | User interface CAN | 18D |
| CAN HMI | User interface CAN | 27D |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 5A |
| Code 386 | Comfort telephony | 1A |
| Code 448 | Touchpad | 32G |
| Code 810 | Sound system | 8E |
| Code 811 | Advanced sound system | 8F |
| Code 816 | Entertainment remote control | 41A |
| Code 864 | Rear compartment entertainment | 22E |
| Code 867 | SPLITVIEW | 41A |
| Code 867 | SPLITVIEW | 45A |
| Code B24 | Radio remote control for stationary heater | 1F |
| Flex E | Chassis FlexRay | 32D |
| H8/3 | Radio frequency headphones | 47A |
| LIN A2 | Telephone keypad LIN | 27K |
| LIN E1 | Steering LIN | 37C |
| LVDS | Low voltage differential signal | 17K |
| MOST | Media Oriented System Transport | 12F |
| MOST | Media Oriented System Transport | 18F |
| N135 | Steering wheel electronics | 39D |
| N40/3 | Sound system amplifier control unit | 9E |
| N73 | Electronic ignition switch control unit | 29C |
| N80 | Steering column module control unit | 35C |
| S110 | Left multifunction steering wheel button group | 38E |
| S110s1 | Scroll forward/back button | 38F |
| S110s3 | System selection button | 38F |
| S110s4 | "Back" button | 38F |
| S110s6 | OK button | 38F |
| S111 | Right multifunction steering wheel button group | 40E |
| S111s1 | Buttons + and - for setting specific functions and volume control | 40F |
| S111s3 | Accept/terminate phone call button | 40F |
| X115 | USB electrical connector | 10D |
| X115-1 | USB electrical connector 1 | 10D |
| X115-2 | USB electrical connector 2 | 10D |
| X237/1 | Mobile phone contact plate | 6B |
| X237/1 | Mobile phone contact plate | 6K |
