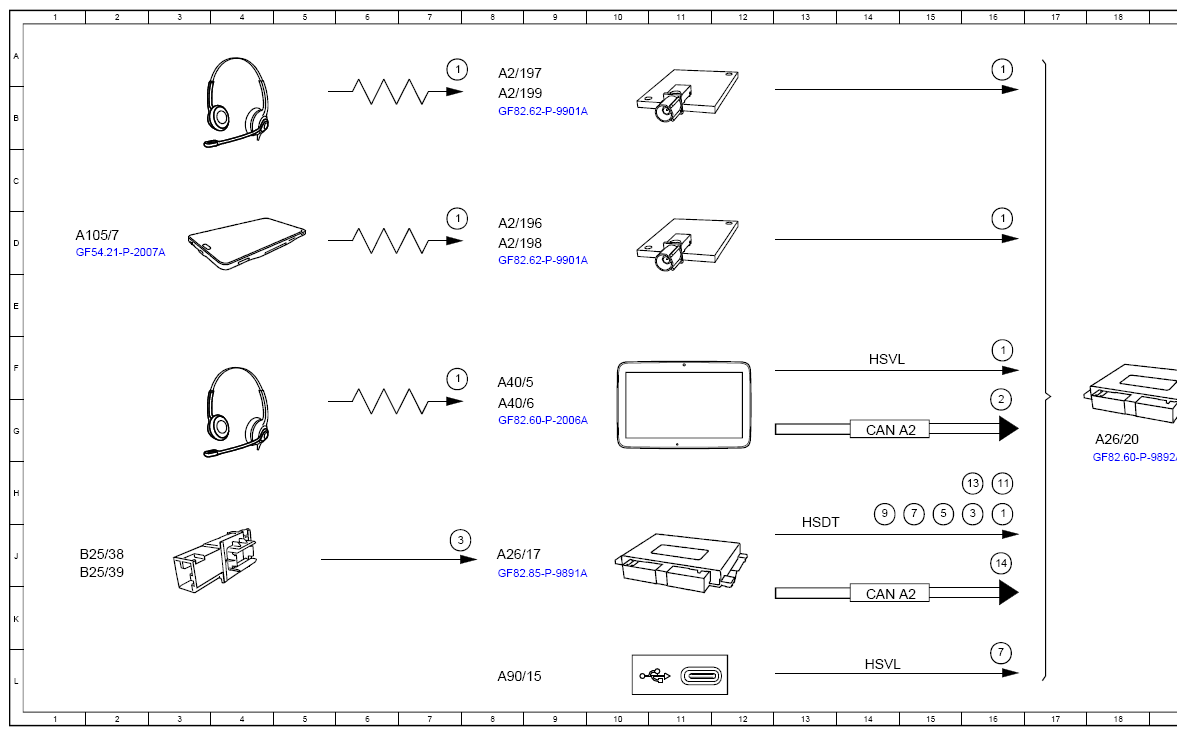

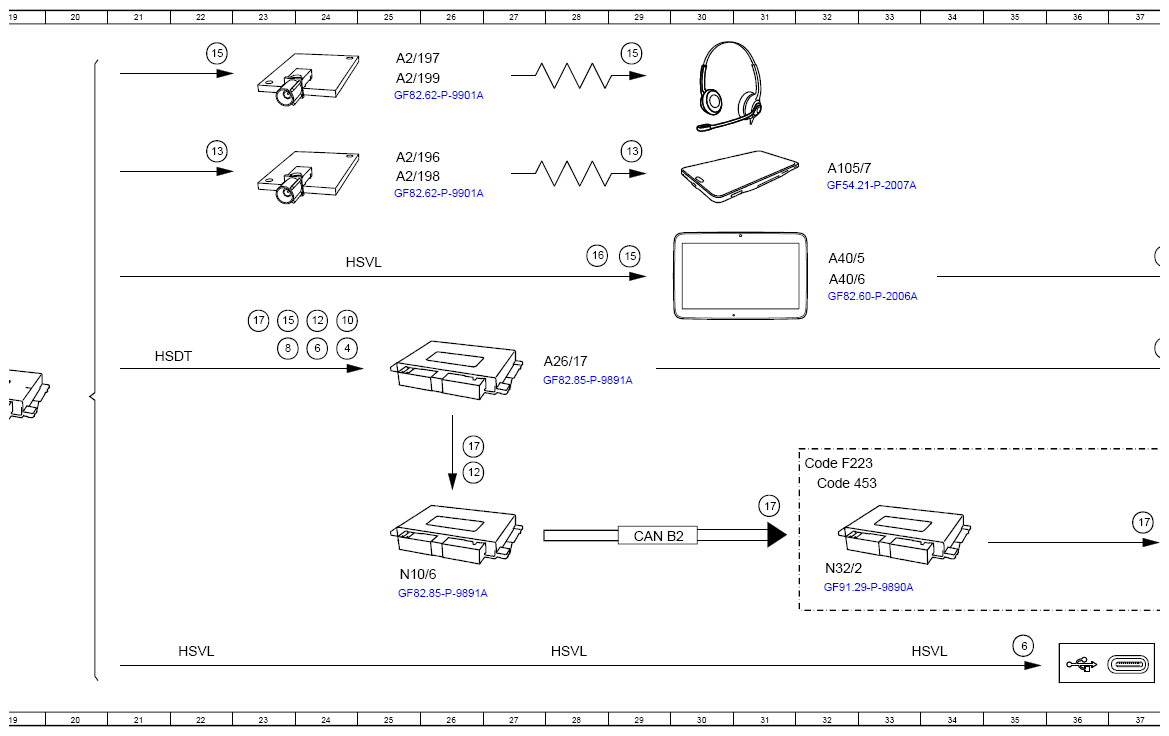

(Rear Seat Entertainment System Function Schematic - PE82.60-P-2503-97B)
Model 223, 296, 297 with code 854 (Rear Seat Entertainment System Plus)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 10 | Establish connection for phone call, request | - |
| 11 | Telephone, signal | - |
| 12 | Vehicle functions, request | - |
| 12 | Vehicle functions, request | - |
| 13 | Vehicle functions, status | - |
| 13 | Vehicle functions, status | - |
| 13 | Vehicle functions, status | - |
| 14 | Head unit, status | - |
| 15 | Audio, signal | - |
| 15 | Audio, signal | - |
| 15 | Audio, signal | - |
| 15 | Audio, signal | - |
| 15 | Audio, signal | - |
| 15 | Audio, signal | - |
| 16 | Video, signal | - |
| 17 | Display incline angle adjustment, signal | - |
| 17 | Display incline angle adjustment, signal | - |
| 17 | Display incline angle adjustment, signal | - |
| 17 | Display incline angle adjustment, signal | - |
| 2 | Display, status | - |
| 3 | Microphone, signal | - |
| 3 | Microphone, signal | - |
| 4 | Navigation mode, request | - |
| 5 | Map data, signal | - |
| 6 | Media source, request | - |
| 6 | Media source, request | - |
| 7 | Media source, signal | - |
| 7 | Media source, signal | - |
| 3 | Internet, request | - |
| 9 | Internet, signal | - |
| A105/7 | Tablet PC | 1D |
| A105/7 | Tablet PC | 32C |
| A2/196 | Bluetooth®/Wi-Fi antenna | 8D |
| A2/196 | Bluetooth®/Wi-Fi antenna | 25C |
| A2/197 | Bluetooth®/Wi-Fi antenna | 8A |
| A2/197 | Bluetooth®/Wi-Fi antenna | 25A |
| A2/198 | Bluetooth®/Wi-Fi antenna | 8D |
| A2/198 | Bluetooth®/Wi-Fi antenna | 25C |
| A2/199 | Bluetooth®/Wi-Fi antenna | 8B |
| A2/199 | B1uetooth®/Wi-Fi antenna | 25A |
| A26/17 | Head unit | 8J |
| A26/17 | Head unit | 28F |
| A26/20 | Rear entertainment unit control unit | 18G |
| A40/5 | Touchscreen | 8F |
| A40/5 | Touchscreen | 32D |
| A40/6 | Touchscreen | 8G |
| A40/6 | Touchscreen | 32E |
| A90/15 | HDMI connection | 8L |
| A90/15 | HDMI connection | 38L |
| B25/38 | Microphone | 2J |
| B25/39 | Microphone | 2J |
| CAN A2 | CAN 2 for telematics | 14K |
| CAN A2 | CAN 2 for telematics | 14G |
| CAN B2 | CAN 2 for vehicle interior | 29J |
| Code 453 | Rear reclining seats | 32H |
| Code F223 | Model series 223 | 32H |
| HSDT | High-speed data transmission | 13J |
| HSDT | High-speed data transmission | 21F |
| HSVL | High-speed video link | 14L |
| HSVL | High-speed video link | 14F |
| HSVL | High-speed video link | 24D |
| HSVL | High-speed video link | 34L |
| HSVL | High-speed video link | 28L |
| HSVL | High-speed video link | 22L |
| M28/13 | Touchscreen actuator motor | 38J |
| N10/6 | Front signal acquisition and actuation module control unit | 25J |
| N32/2 | Front passenger seat control unit | 32J |
