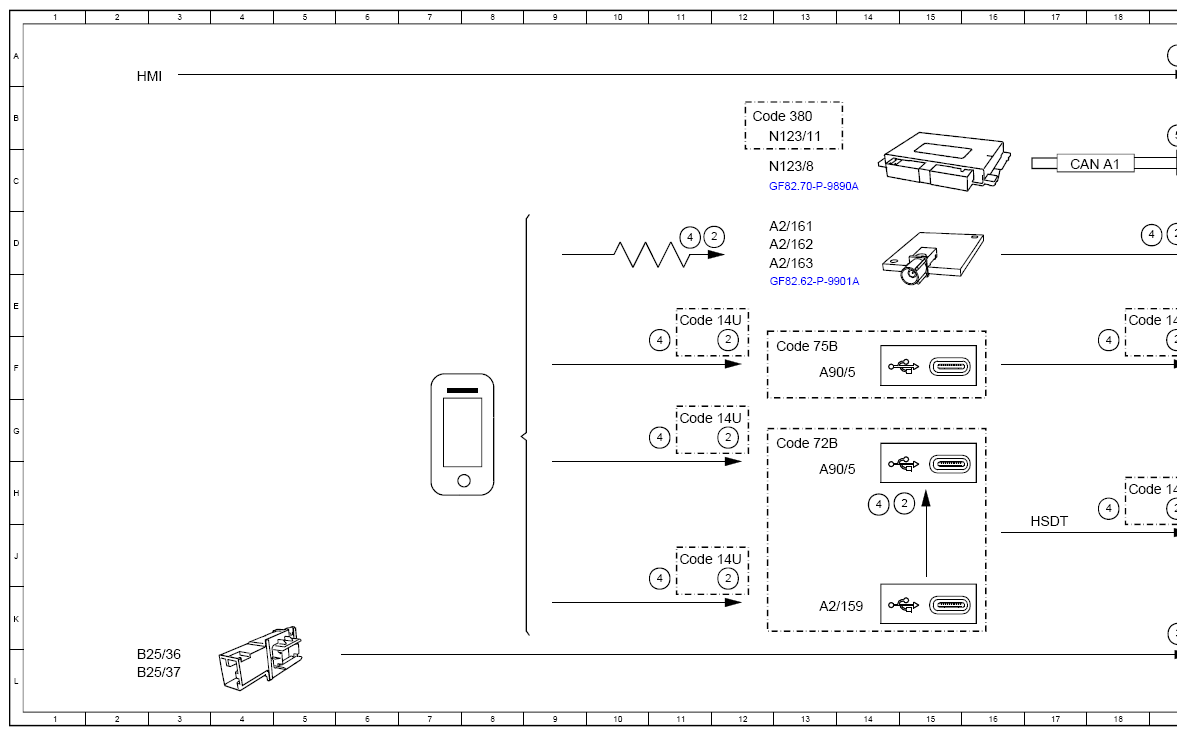

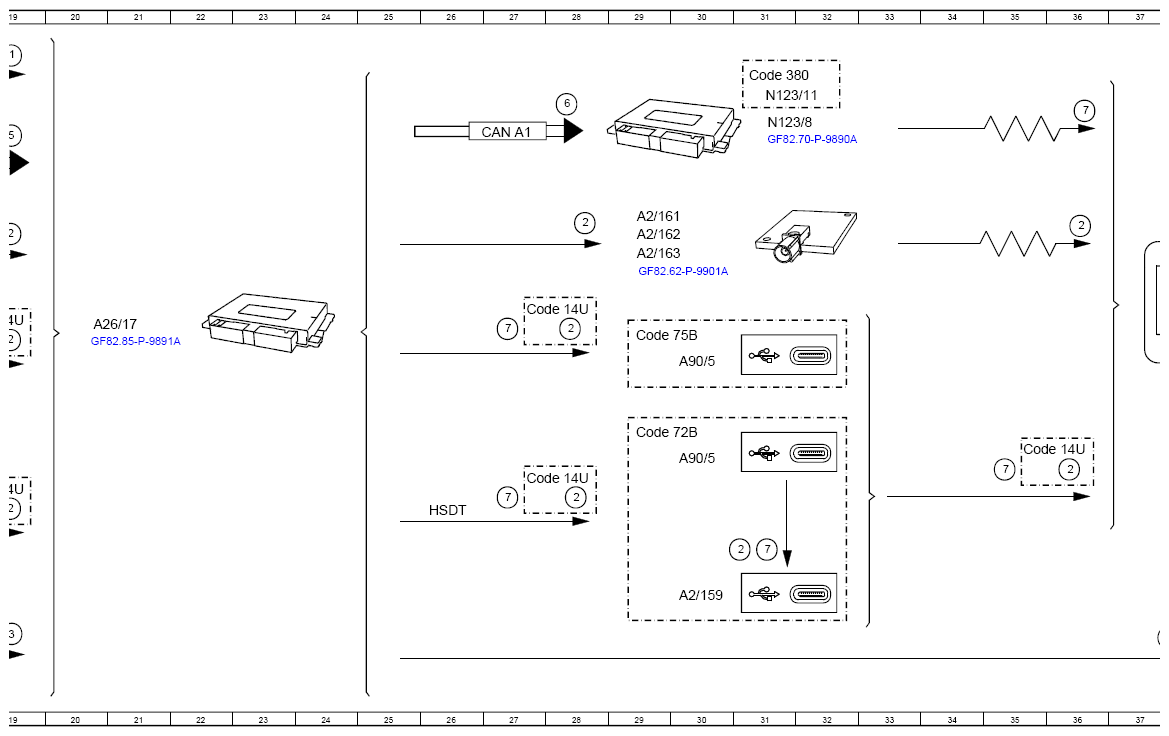

(Function Schematic For Telephony - PE82.70-P-2501-97F)
Model 192, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 2 | Telephone, signal | - |
| 3 | Audio, signal | - |
| 4 | Address data, signal | 11D |
| 4 | Address data, signal | - |
| 4 | Address data, signal | - |
| 4 | Address data, signal | - |
| 4 | Address data, signal | - |
| 4 | Address data, signal | - |
| 4 | Address data, signal | - |
| 4 | Address data, signal | - |
| 5 | Charge level, status | - |
| 6 | Charging voltage and charging current, request | - |
| 7 | Charging current, energy flow | - |
| 7 | Charging current, energy flow | - |
| 7 | Charging current, energy flow | - |
| 7 | Charging current, energy flow | - |
| 7 | Charging current, energy flow | - |
| 8 | Audio, signal | - |
| A2/159 | USB connection | 13K |
| A2/159 | USB connection | 30K |
| A2/161 | Bluetooth®/Wi-Fi antenna | 12D |
| A2/161 | Bluetooth®/Wi-Fi antenna | 29D |
| A2/162 | Bluetooth®/Wi-Fi antenna | 12D |
| A2/162 | Bluetooth®/Wi-Fi antenna | 29D |
| A2/163 | Bluetooth®/Wi-Fi antenna | 12D |
| A2/163 | Bluetooth®/Wi-Fi antenna | 29D |
| A26/17 | Head unit | 20E |
| A90/5 | Multimedia connection unit | 13F |
| A90/5 | Multimedia connection unit | 13H |
| A90/5 | Multimedia connection unit | 30F |
| A90/5 | Multimedia connection unit | 30H |
| B25/36 | Microphone | 3L |
| B25/37 | Microphone | 3L |
| CAN A1 | CAN 1 for telematics | 17C |
| CAN A1 | CAN 1 for telematics | 27B |
| Code 14U | Smartphone Integration Package | 18E |
| Code 14U | Smartphone Integration Package | 27E |
| Code 14U | Smartphone Integration Package | 35G |
| Code 14U | Smartphone Integration Package | 18H |
| Code 14U | Smartphone Integration Package | 27H |
| Code 14U | Smartphone Integration Package | 11E |
| Code 14U | Smartphone Integration Package | 11G |
| Code 14U | Smartphone Integration Package | 11J |
| Code 380 | Car telephony package | 12B |
| Code 380 | Car telephony package | 31A |
| Code 72B | USB package | 13G |
| Code 72B | USB package | 29G |
| Code 75B | Entry USB package | 13F |
| Code 75B | Entry USB package | 29F |
| HSDT | High-speed data transmission | 17J |
| HSDT | High-speed data transmission | 26H |
| N123/11 | Mobile phone cradle control unit | 12B |
| N123/11 | Mobile phone cradle control unit | 31B |
| N123/8 | Mobile phone cradle control unit | 12C |
| N123/8 | Mobile phone cradle control unit | 31B |
