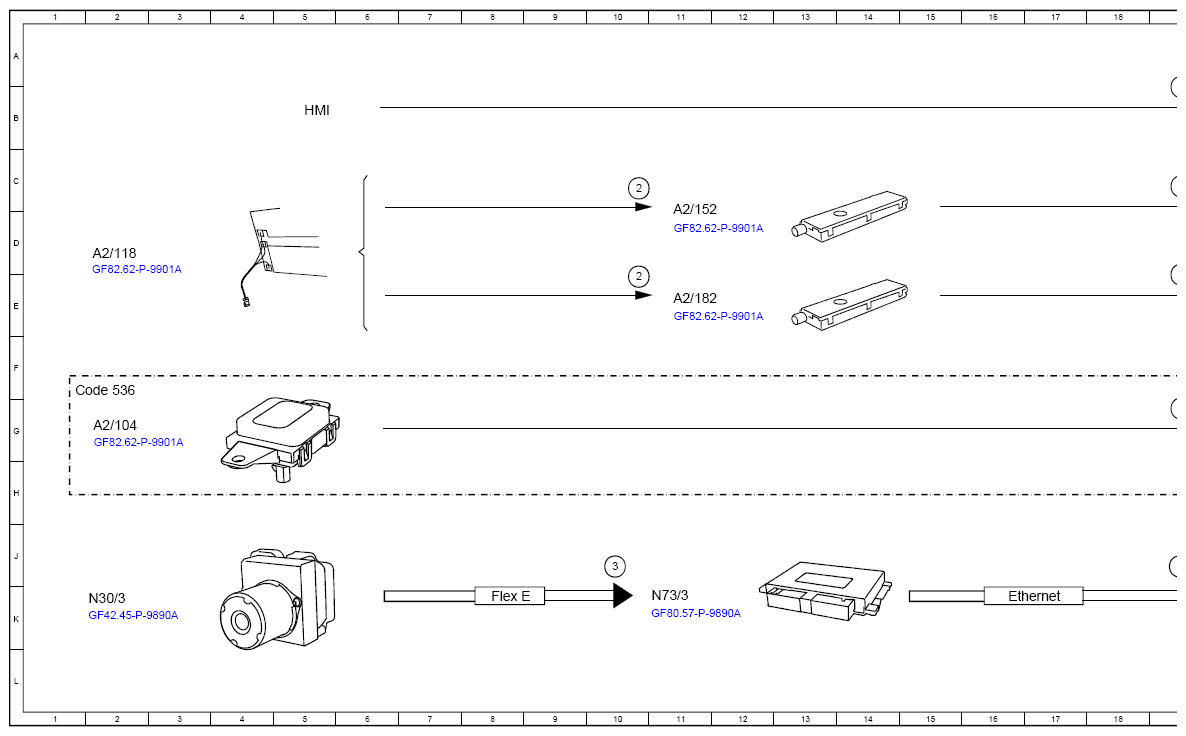

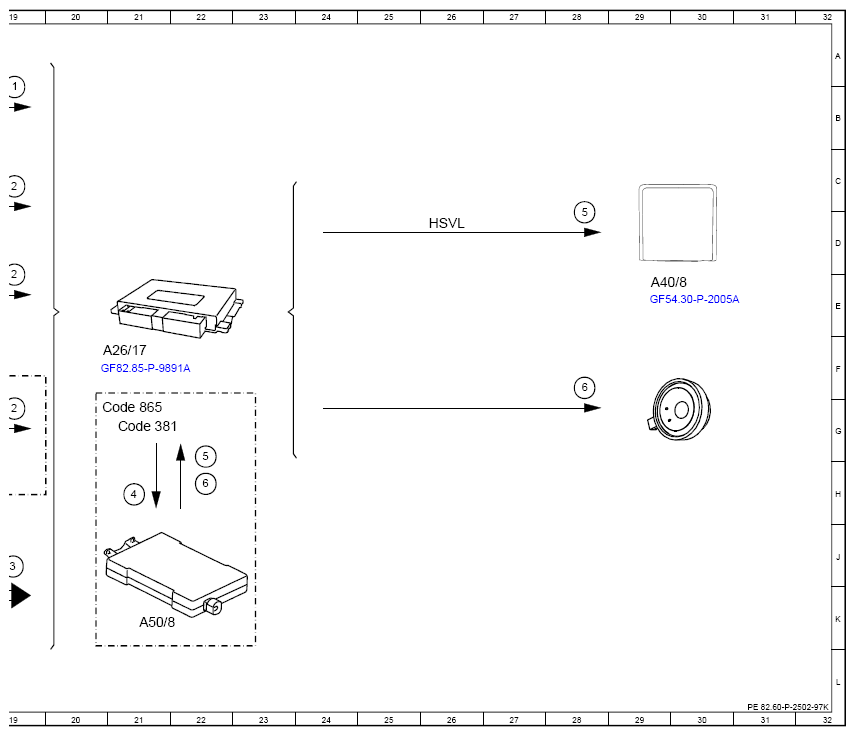

(Function Schematic For Radio/TV Mode - PE82.60-P-2502-97K)
Model 192, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 3 | Vehicle speed, signal | - |
| 3 | Vehicle speed, signal | - |
| 4 | TV, signal | - |
| 5 | Video, signal | - |
| 5 | Video, signal | - |
| 6 | Audio, signal | - |
| 6 | Audio, signal | - |
| A2/104 | SDARS antenna | 2G |
| A2/118 | Windshield antenna | 2D |
| A2/152 | FM, AM and CL [ZV] antenna amplifier | 11D |
| A2/182 | Antenna amplifier | 11E |
| A26/17 | Head unit | 21F |
| A40/8 | Touchscreen | 29E |
| A50/8 | TV card reader | 21K |
| Code 381 | CI+BOX card reader for DVB-T2-Standard | 21G |
| Code 536 | Sirius satellite radio, complete system | 1F |
| Code 865 | Digital TV tuner | 20G |
| Ethernet | Ethernet | 16K |
| Flex E | Chassis FlexRay | 8K |
| HSVL | High-speed video link | 26D |
| N30/3 | Electronic Stability Program control unit | 2K |
| N73/3 | Electronic ignition switch control unit | 11K |
