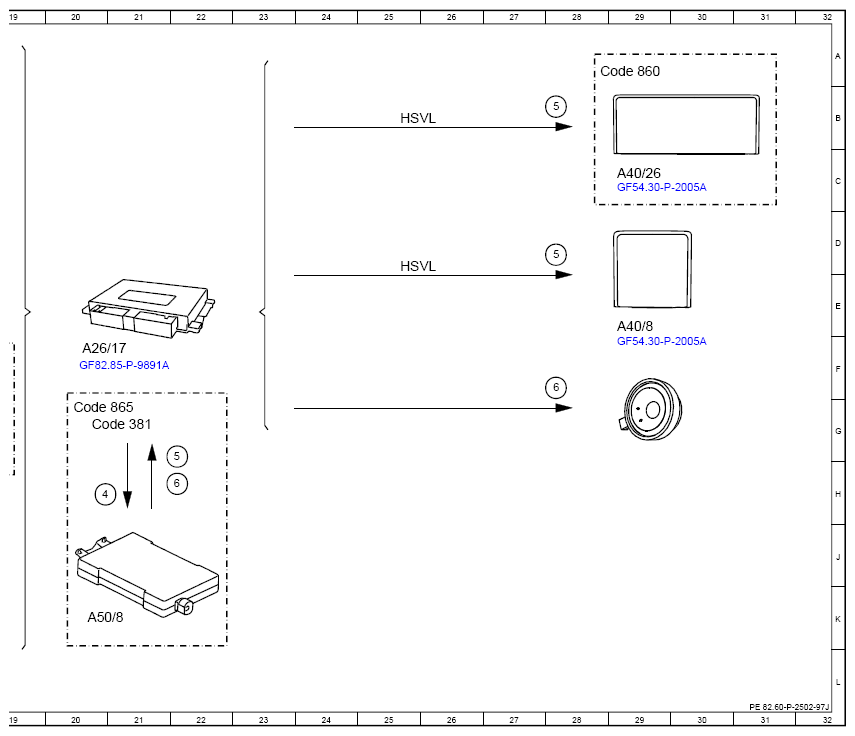

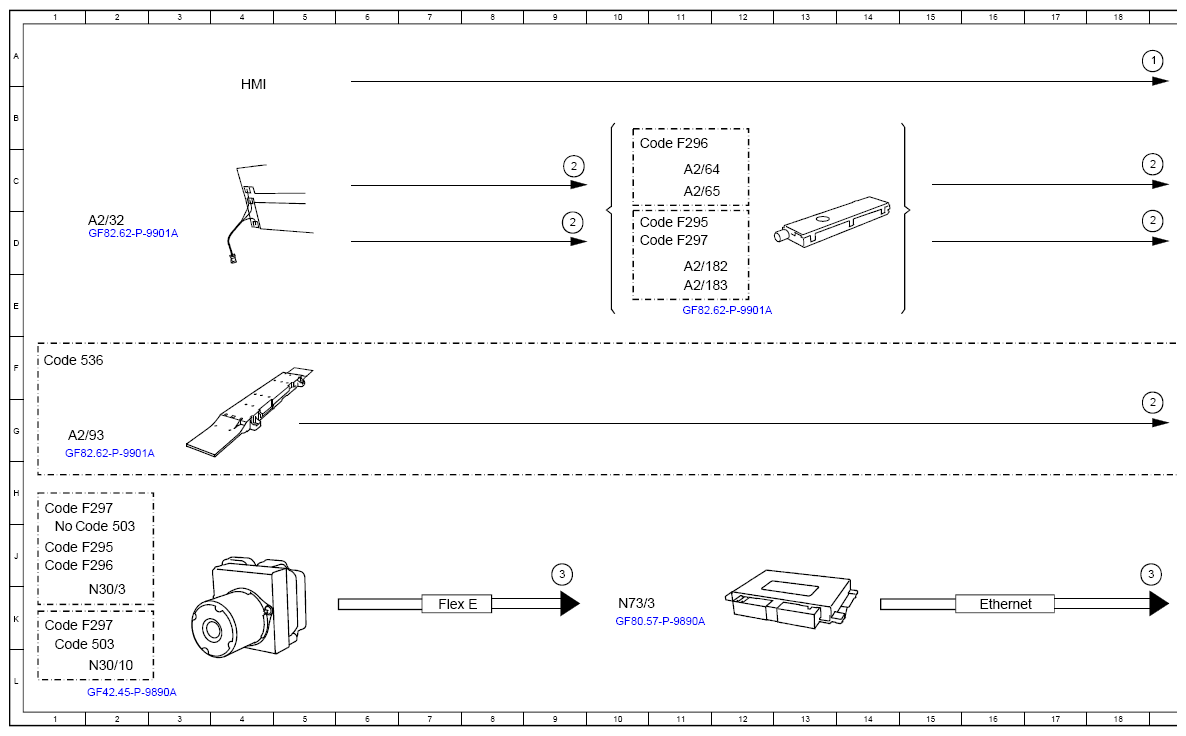

(Function Schematic For Radio/TV Mode - PE82.60-P-2502-97J)
Model 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 3 | Vehicle speed, signal | - |
| 3 | Vehicle speed, signal | - |
| 4 | TV, signal | - |
| 5 | Video, signal | - |
| 5 | Video, signal | - |
| 5 | Video, signal | - |
| 6 | Audio, signal | - |
| 6 | Audio, signal | - |
| A2/182 | Antenna amplifier | 11D |
| A2/183 | Antenna amplifier | 11E |
| A2/32 | Rear window antenna | 2D |
| A2/64 | Antenna amplifier | 11C |
| A2/65 | Antenna amplifier | 11C |
| A2/93 | Roof antenna module | 1G |
| A26/17 | Head unit | 20F |
| A40/26 | Front passenger display | 29C |
| A40/8 | Touchscreen | 29E |
| A50/8 | TV card reader | 20K |
| Code 381 | CI+BOX card reader for DVB-T2-Standard | 20G |
| Code 503 | Remote-controlled parking | 1J |
| Code 503 | Remote-controlled parking | 1K |
| Code 536 | Sirius satellite radio, complete system | 1F |
| Code 860 | Front passenger display | 28A |
| Code 865 | Digital TV tuner | 20G |
| Code F295 | Model series 295 | 1J |
| Code F295 | Model series 295 | 10D |
| Code F296 | Model series 296 | 1J |
| Code F296 | Model series 296 | 10B |
| Code F297 | Model series 297 | 1H |
| Code F297 | Model series 297 | 1K |
| Code F297 | Model series 297 | 10D |
| Ethernet | Ethernet | 16K |
| Flex E | Chassis FlexRay | 7K |
| HSVL | High-speed video link | 25D |
| HSVL | High-speed video link | 25B |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2K |
| N73/3 | Electronic ignition switch control unit | 10K |
