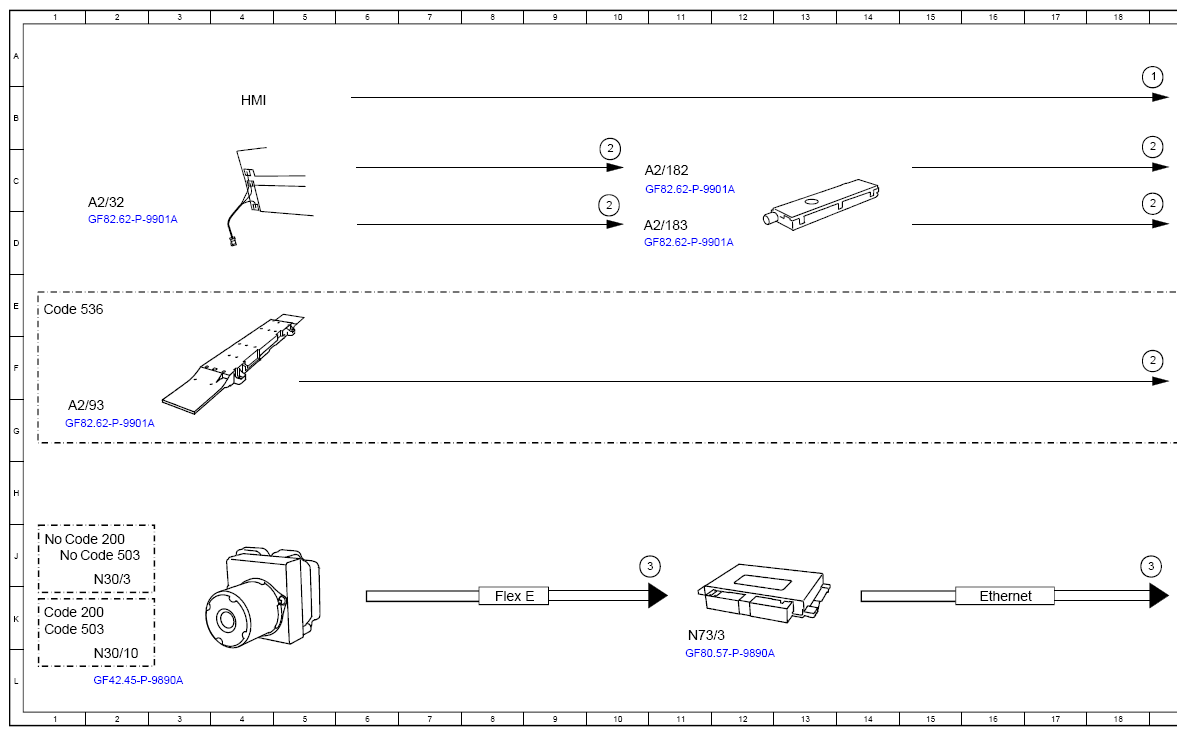

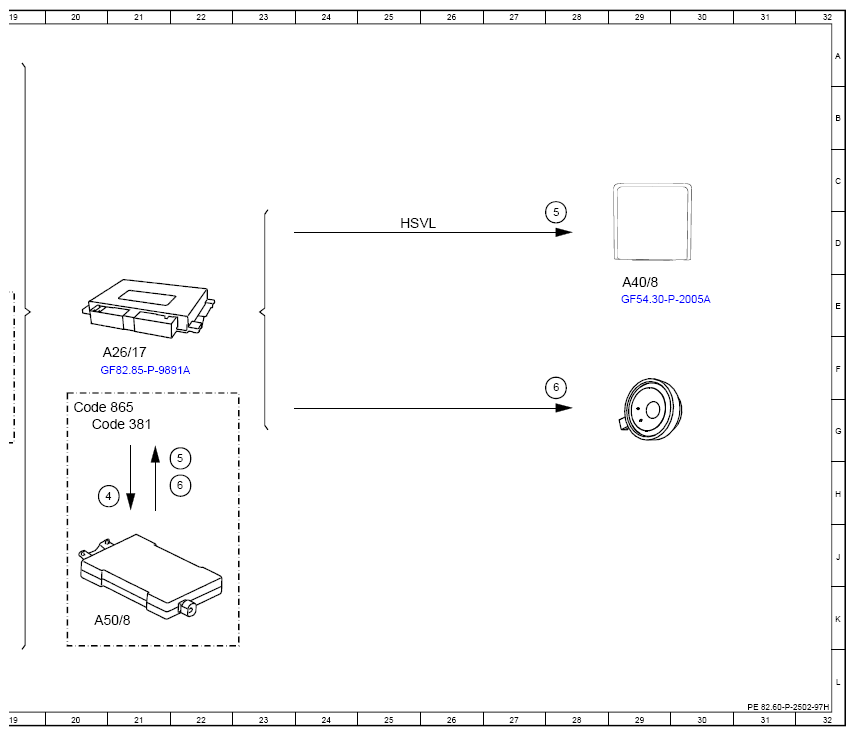

(Function Schematic For Radio/TV Mode - PE82.60-P-2502-97H)
Model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 3 | Vehicle speed, signal | - |
| 3 | Vehicle speed, signal | - |
| 4 | TV, signal | - |
| 5 | Video, signal | - |
| 5 | Video, signal | - |
| 6 | Audio, signal | - |
| 6 | Audio, signal | - |
| A2/182 | Antenna amplifier | 10C |
| A2/183 | Antenna amplifier | 10D |
| A2/32 | Rear window antenna | 2C |
| A2/93 | Roof antenna module | 1G |
| A26/17 | Head unit | 21F |
| A40/8 | Touchscreen | 29E |
| A50/8 | TV card reader | 20K |
| Code 200 | Conditionally automated driving | 1J |
| Code 200 | Conditionally automated driving | 1K |
| Code 381 | CI+B0X card reader for DVB-T2-Standard | 20G |
| Code 503 | Remote-controlled parking | 1J |
| Code 503 | Remote-controlled parking | 1K |
| Code 536 | Sirius satellite radio, complete system | 1E |
| Code 865 | Digital TV tuner | 20G |
| Ethernet | Ethernet | 16K |
| Flex E | Chassis FlexRay | 8K |
| HSVL | High-speed video link | 25D |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2J |
| N73/3 | Electronic ignition switch control unit | 11K |
