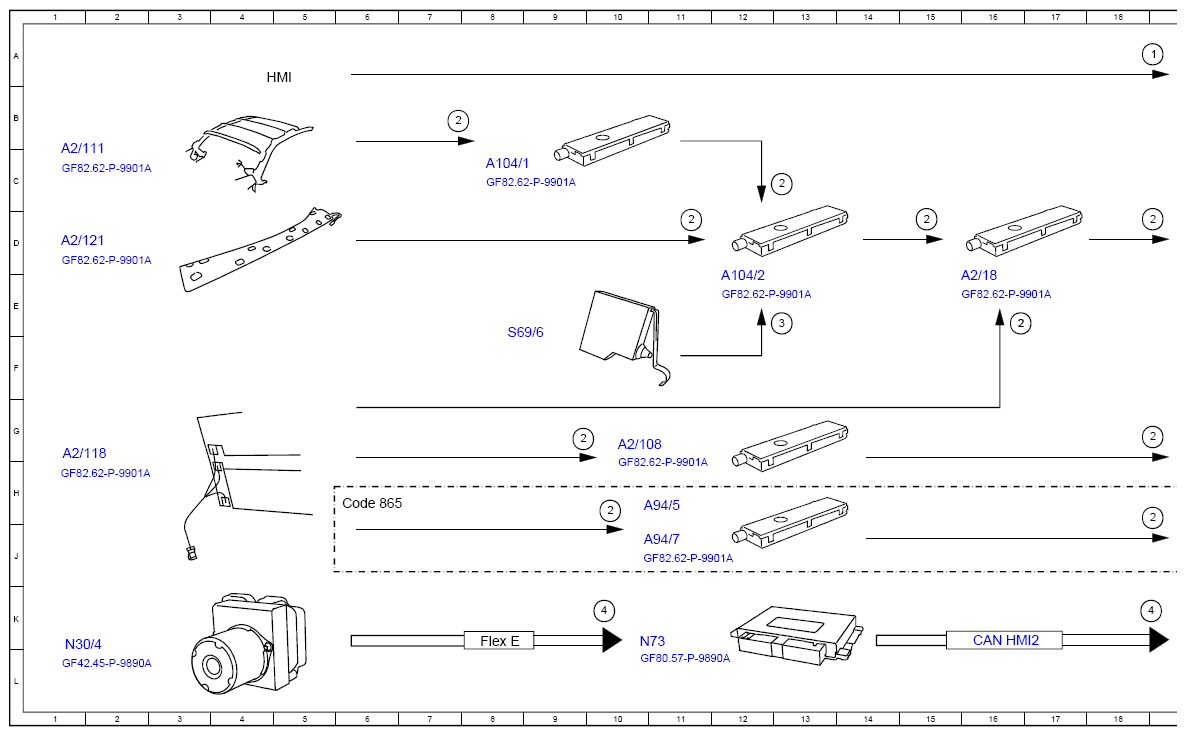

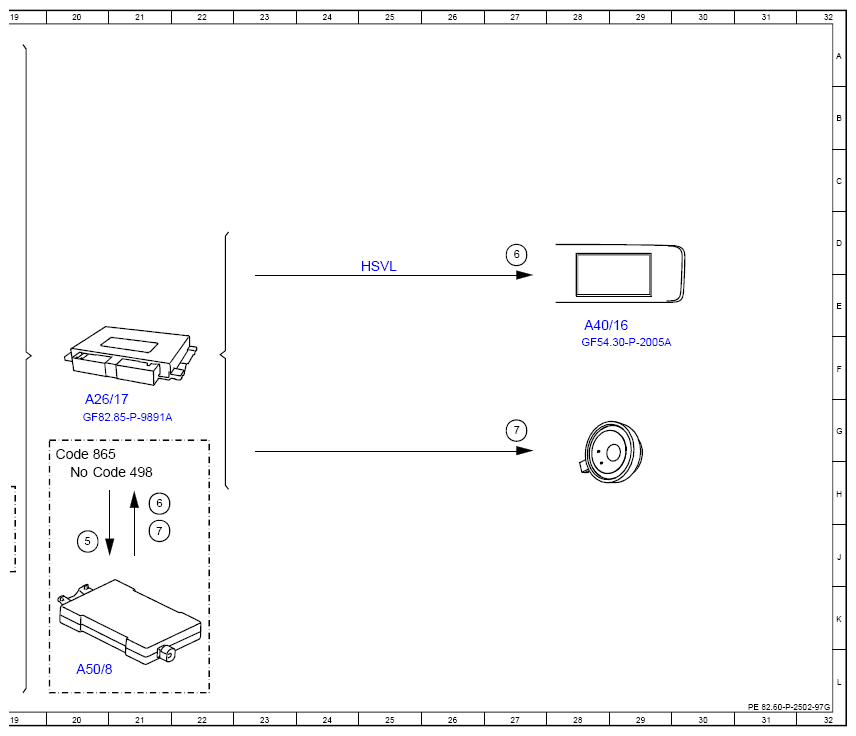

(Function Schematic For Radio/TV Mode - PE82.60-P-2502-97G)
Model 238.4 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 2 | Antenna, signal | - |
| 3 | Soft top position, status | - |
| 4 | Vehicle speed, signal | - |
| 4 | Vehicle speed, signal | - |
| 5 | TV, signal | - |
| 6 | Video, signal | 21H |
| 6 | Video, signal | - |
| 7 | Audio, signal | - |
| 7 | Audio, signal | - |
| A104/1 | AM amplifier | 8C |
| A104/2 | AM amplifier with selection switch | 12E |
| A2/108 | FM 2 and DAB band III antenna amplifier | 10G |
| A2/111 | Soft top AM antenna | 1C |
| A2/118 | Windshield antenna | 1G |
| A2/121 | Left rear side trim antenna | 1D |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 15E |
| A26/17 | Head unit | 20G |
| A40/16 | Head unit/instrument cluster display cluster | 28E |
| A50/8 | TV card reader | 20L |
| A94/5 | TV 1 and DAB band III antenna | 10H |
| A94/7 | TV 3 antenna amplifier | 10J |
| CAN HMI2 | User interface CAN 2 | 16K |
| Code 498 | Japan version | 20H |
| Code 865 | TV tuner | 20G |
| Code 865 | TV tuner | 6H |
| Flex E | Chassis FlexRay | 8K |
| HSVL | High-speed video link | 25D |
| N30/4 | Electronic Stability Program control unit | 1K |
| N73 | Electronic ignition switch control unit | 10K |
| S69/6 | Antenna changeover limit switch | 8F |
