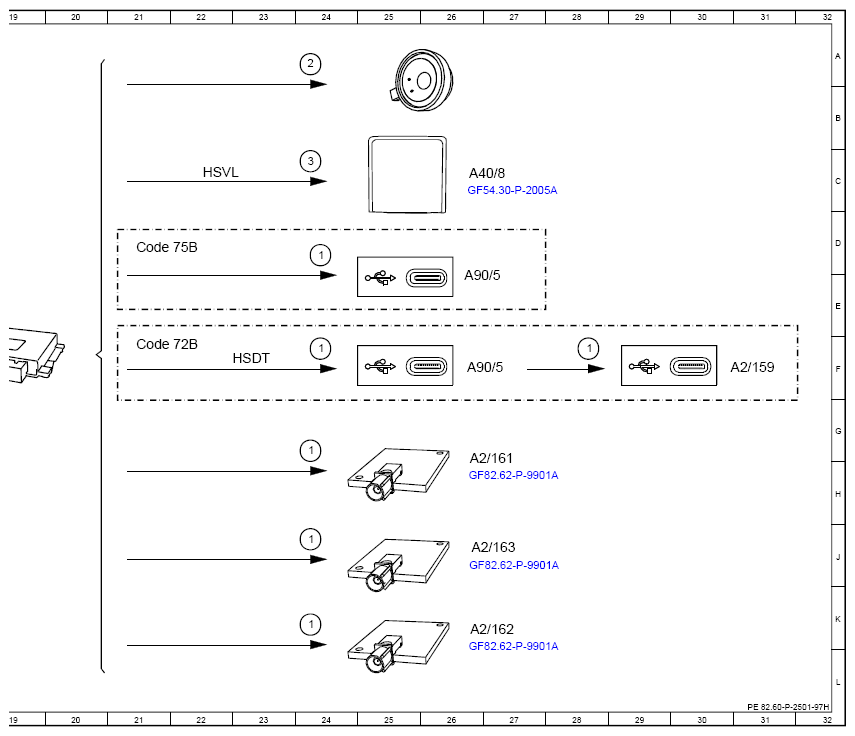

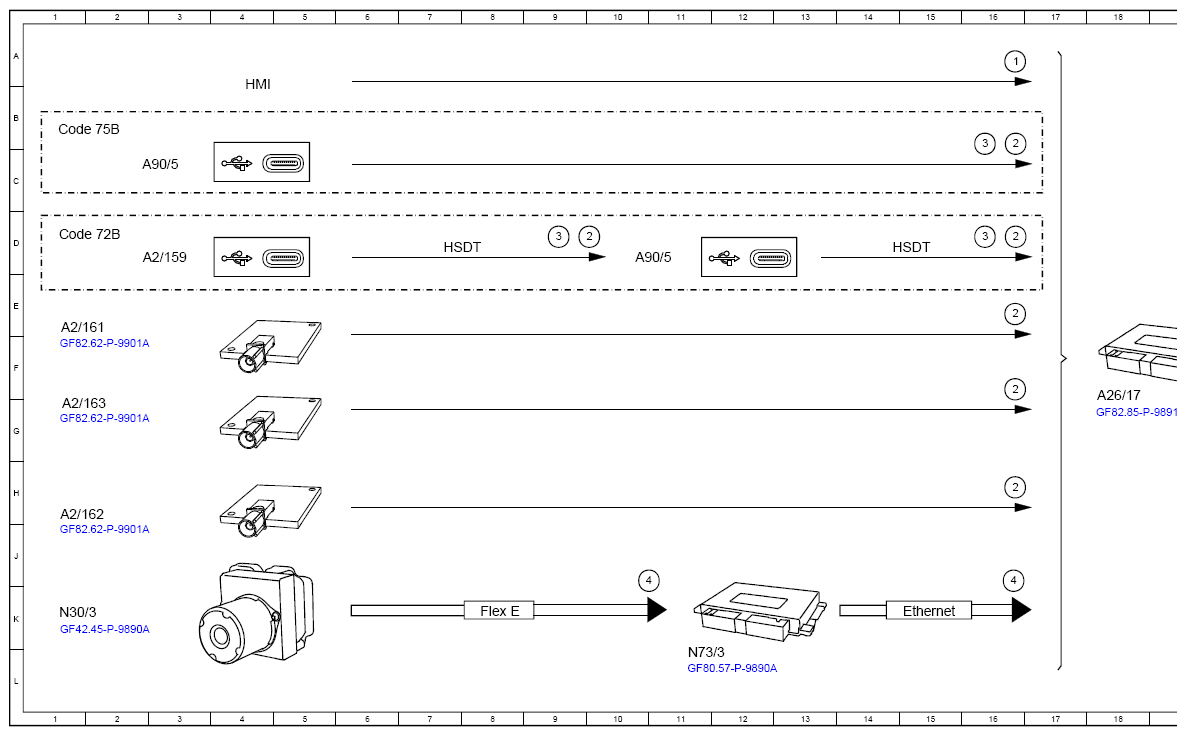

(Function Schematic For Media Mode - PE82.60-P-2501-97H)
Model 192, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 3 | Video, signal | - |
| 3 | Video, signal | - |
| 3 | Video, signal | - |
| 3 | Video, signal | - |
| 4 | Vehicle speed, signal | - |
| 4 | Vehicle speed, signal | - |
| A2/159 | USB connection | 2D |
| A2/159 | USB connection | 30F |
| A2/161 | Bluetooth®/Wi-Fi antenna | IE |
| A2/161 | Bluetooth®/Wi-Fi antenna | 26H |
| A2/162 | Bluetooth®/Wi-Fi antenna | 1H |
| A2/162 | Bluetooth®/Wi-Fi antenna | 26K |
| A2/163 | Bluetooth®/Wi-Fi antenna | 1G |
| A2/163 | Bluetooth®/Wi-Fi antenna | 26J |
| A26/17 | Head unit | 18G |
| A40/8 | Touchscreen | 26C |
| A90/5 | Multimedia connection unit | 2C |
| A90/5 | Multimedia connection unit | 26F |
| A90/5 | Multimedia connection unit | 26E |
| A90/5 | Multimedia connection unit | 10D |
| Code 72B | USB package | ID |
| Code 72B | USB package | 21F |
| Code 75B | Entry USB package | 1B |
| Code 75B | Entry USB package | 21D |
| Ethernet | Ethernet | 15K |
| Flex E | Chassis FlexRay | 8K |
| HSDT | High-speed data transmission | 23F |
| HSDT | High-speed data transmission | 15D |
| HSDT | High-speed data transmission | 7D |
| HSVL | High-speed video link | 22C |
| N30/3 | Electronic Stability Program control unit | 1K |
| N73/3 | Electronic ignition switch control unit | 11L |
