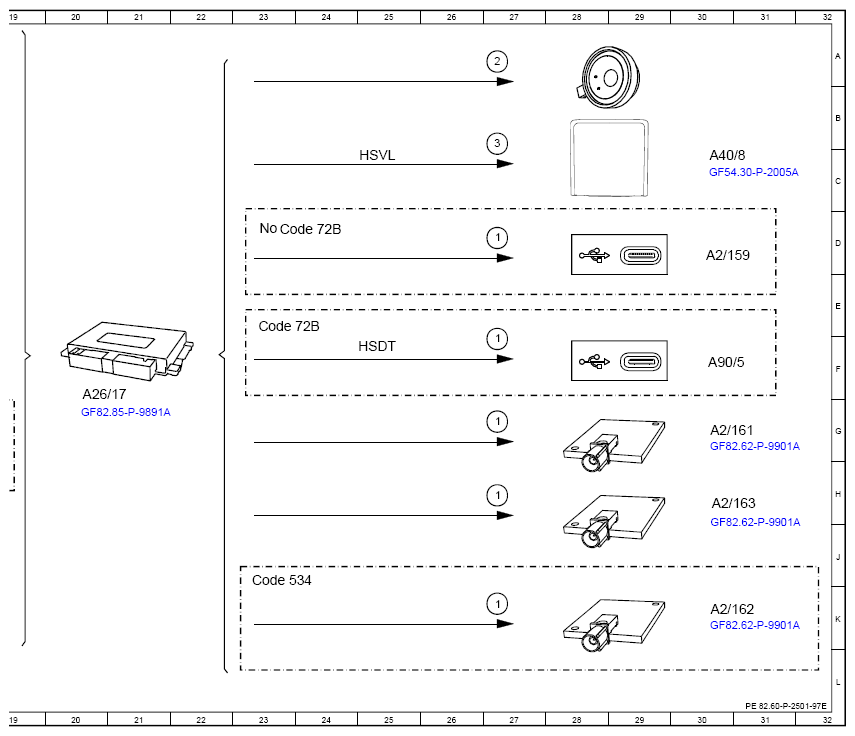

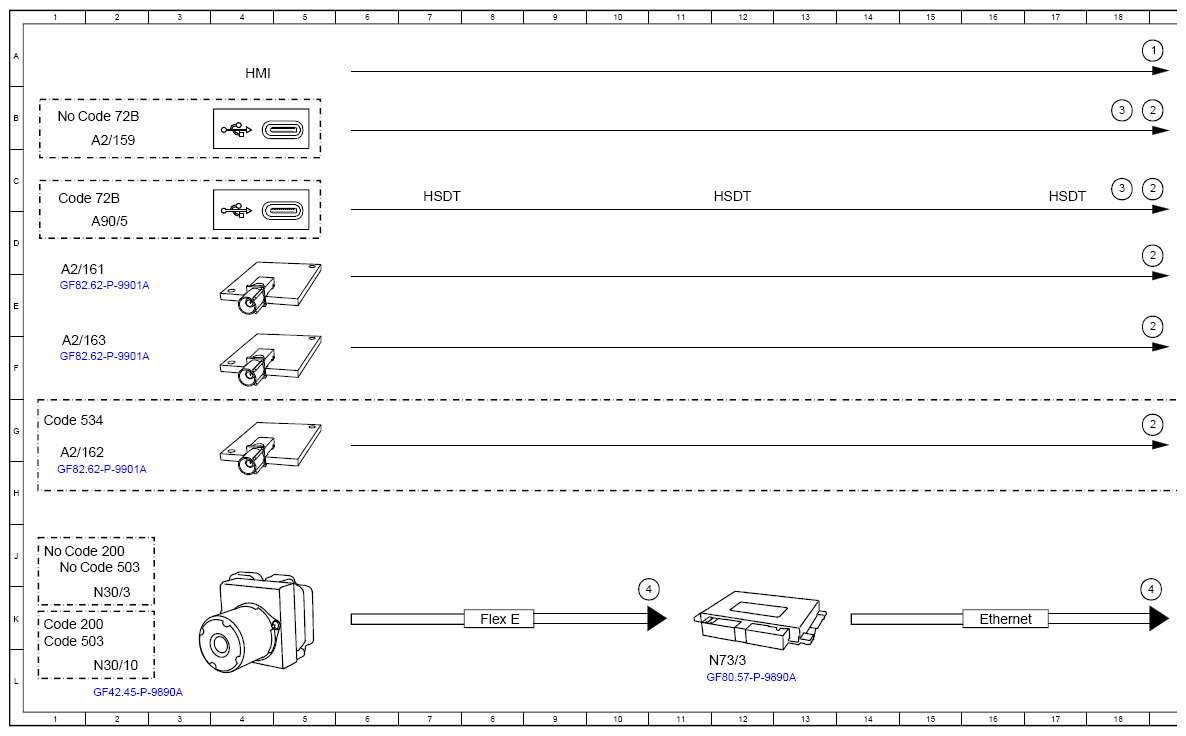

(Function Schematic For Media Mode - PE82.60-P-2501-97E)
Model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 1 | Operation, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 2 | Audio, signal | - |
| 3 | Video, signal | - |
| 3 | Video, signal | - |
| 3 | Video, signal | - |
| 4 | Vehicle speed, signal | - |
| 4 | Vehicle speed, signal | - |
| A2/159 | USB connection | 2B |
| A2/159 | USB connection | 30D |
| A2/161 | Bluetooth®/Wi-Fi antenna | 1D |
| A2/161 | Bluetooth®/Wi-Fi antenna | 30G |
| A2/162 | BIuetooth®/Wi-Fi antenna | IG |
| A2/162 | BIuetooth®/Wi-Fi antenna | 30K |
| A2/163 | BIuetooth®/Wi-Fi antenna | IF |
| A2/163 | BIuetooth®/Wi-Fi antenna | 30H |
| A26/17 | Head unit | 20F |
| A40/8 | Touchscreen | 30C |
| A90/5 | Multimedia connection unit | 30F |
| A90/5 | Multimedia connection unit | 2D |
| Code 200 | Conditionally automated driving | 1J |
| Code 200 | Conditionally automated driving | 1K |
| Code 503 | Remote-controlled parking | 1J |
| Code 503 | Remote-controlled parking | 1K |
| Code 534 | Connect 20 Premium (NTG7) | 1G |
| Code 534 | Connect 20 Premium (NTG7) | 23J |
| Code 72B | USB package | 1B |
| Code 72B | USB package | 1C |
| Code 72B | USB package | 23E |
| Code 72B | USB package | 23D |
| Ethernet | Ethernet | 16K |
| Flex E | Chassis FlexRay | 8K |
| HSDT | High-speed data transmission | 7C |
| HSDT | High-speed data transmission | 12C |
| HSDT | High-speed data transmission | 17C |
| HSDT | High-speed data transmission | 25F |
| HSVL | High-speed video link | 25C |
| N30/10 | Electronic Stability Program control unit | 2L |
| N30/3 | Electronic Stability Program control unit | 2K |
| N73/3 | Electronic ignition switch control unit | 12L |
