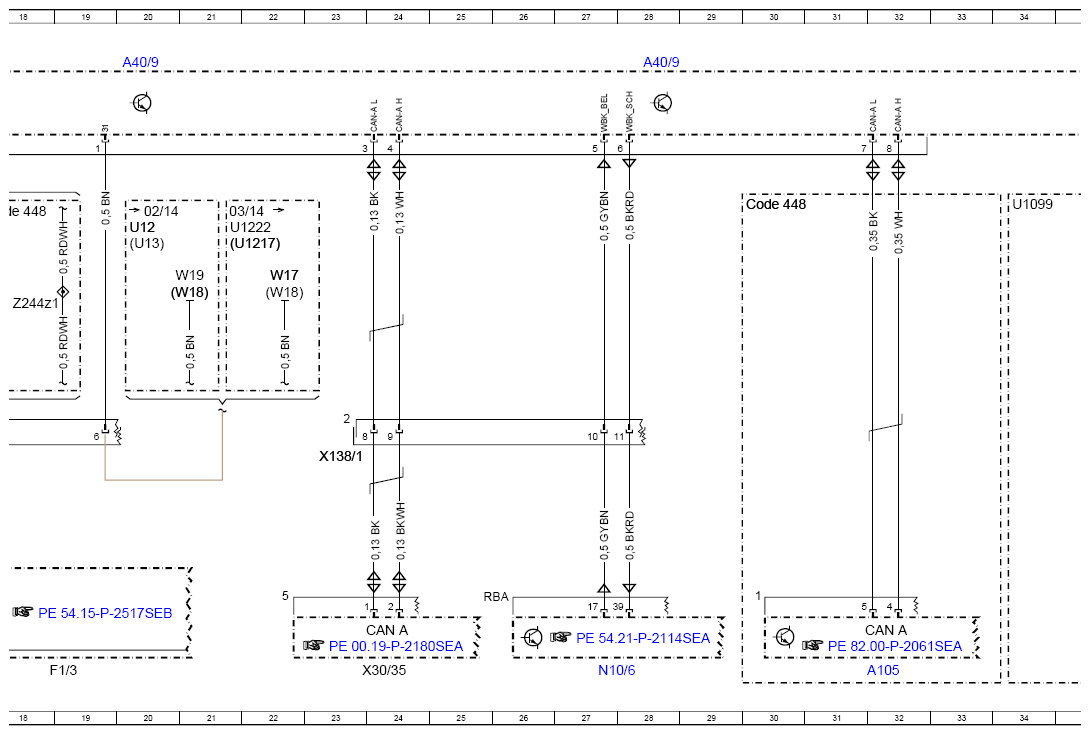

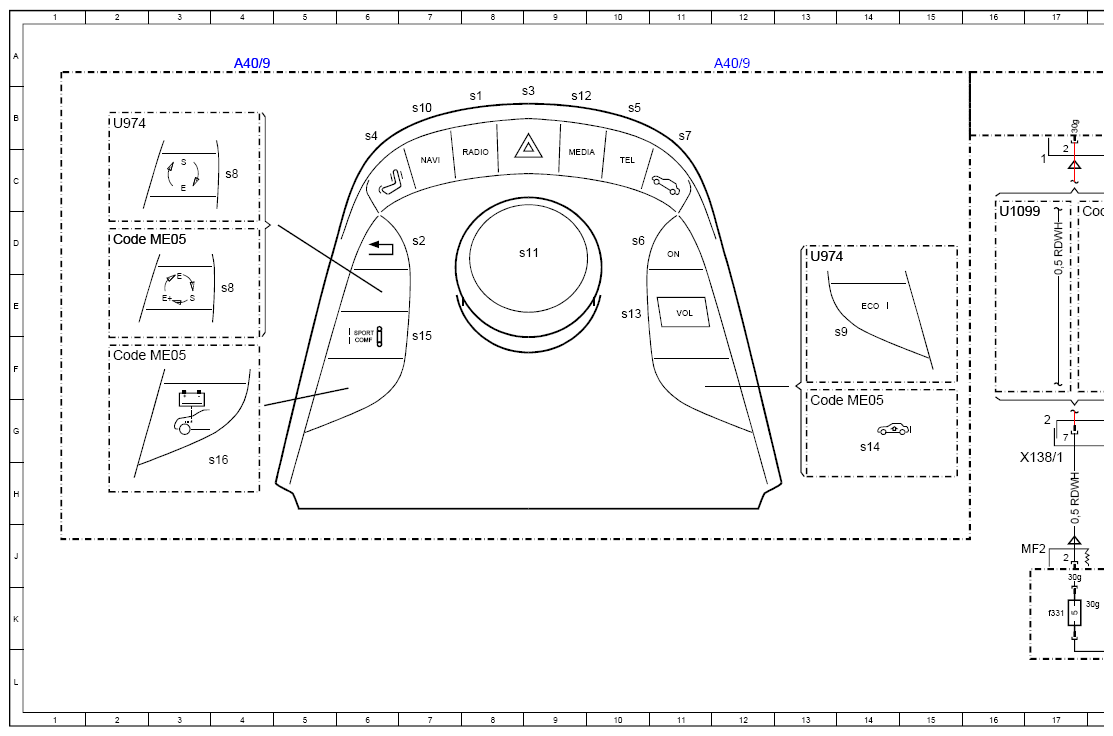

Wiring Diagram For Front Central Operating Unit - PE82.00-P-2060-97SEA
Model 217 up to model year 2018 Control unit A40/9
Model 222 up to model year 2018 Control unit A40/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A105 | Touchpad | 32L |
| A2/7 | Telephone keypad | 36L |
| A40/9 | Audio/COMAND control panel | 20A |
| A40/9 | Audio/COMAND control panel | 28A |
| A40/9 | Audio/COMAND control panel | 12A |
| A40/9 | Audio/COMAND control panel | 4A |
| A40/9 | Audio/COMAND control panel | 35A |
| A40/9s1 | Radio button | 8B |
| A40/9s10 | Navigation button | 7B |
| A40/9s11 | Audio/COMAND controller | 8D |
| A40/9s12 | Media button | 9B |
| A40/9s13 | Volume control button | 10E |
| A40/9s14 | Vehicle level button | 14G |
| A40/9s15 | Comfort/Sport button | 7F |
| A40/9s16 | Operating mode select button | 4H |
| A40/9s2 | "Back" button | 7D |
| A40/9s3 | Hazard warning system button | 9B |
| A40/9s4 | Button "Seat" | 6B |
| A40/9s5 | Telephone button | 10B |
| A40/9s6 | "ON" button | 10D |
| A40/9s7 | "CAR" button | 11B |
| A40/9s8 | Transmission mode button | 4C |
| A40/9s8 | Transmission mode button | 4E |
| A40/9s9 | ECO start/stop function button | 14E |
| CAN A | Telematics CAN | 24K |
| CAN A | Telematics CAN | 32K |
| Code 448 | Touchpad | 17D |
| Code 448 | Touchpad | 30C |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 13G |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 2D |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 2F |
| F1/3 | Right A-pillar fuse box | 19L |
| F1/3f331 | Fuse 331 | 17K |
| N10/6 | Front SAM control unit | 27L |
| U1099 | Valid without code 448 Touchpad | 16D |
| U1099 | Valid without code 448 Touchpad | 34C |
| U12 | Valid for left-hand drive vehicles | 20D |
| U1217 | Valid for model series 217 | 21D |
| U1222 | Valid for model series 222 | 21D |
| U13 | Valid for right-hand drive vehicles | 20D |
| U974 | Not valid for hybrid drive | 13D |
| U974 | Not valid for hybrid drive | 2B |
| W17 | Right rear seat ground point | 22E |
| W18 | Left front seat crossmember ground point | 21E |
| W18 | Left front seat crossmember ground point | 22E |
| W19 | Right front seat crossmember ground point | 21E |
| X138/1 | Front center console electrical connector | 17H |
| X138/1 | Front center console electrical connector | 23H |
| X30/35 | Telematics CAN (CAN A) potential distributor electrical connector | 24L |
| Z244z1 | Touchpad terminal 30g connector sleeve | 18E |
