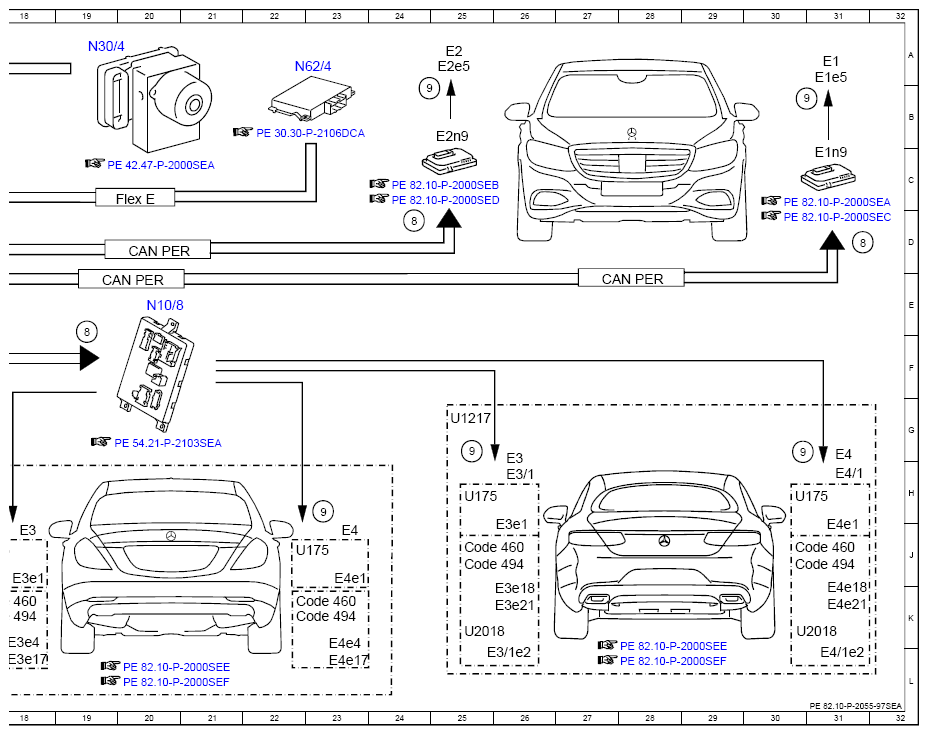

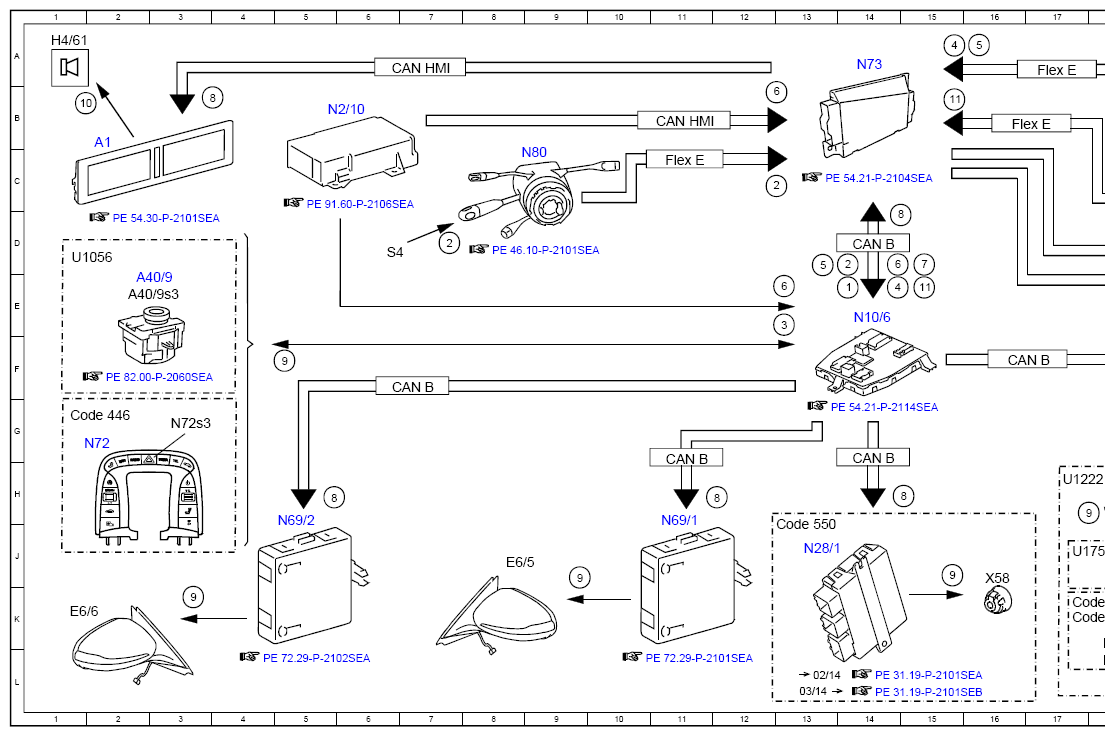

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14E |
| 10 | Speaker, actuation | 1B |
| 2 | Combination switch, status | 14D |
| 2 | Combination switch, status | 7D |
| 2 | Combination switch, status | 12C |
| 3 | Hazard warning system button, status | 13E |
| 4 | Emergency stop, signal | 14E |
| 4 | Emergency stop, signal | 15A |
| 5 | Vehicle speed, signal | 16A |
| 5 | Vehicle speed, signal | 13D |
| 6 | Crash, signal | 14D |
| 6 | Crash, signal | 13E |
| 6 | Crash, signal | 13B |
| 7 | Central locking, status | 15D |
| 8 | Flasher frequency, signal | 3B |
| 8 | Flasher frequency, signal | 5H |
| 8 | Flasher frequency, signal | 12H |
| 8 | Flasher frequency, signal | 15H |
| 8 | Flasher frequency, signal | 19F |
| 8 | Flasher frequency, signal | 24D |
| 8 | Flasher frequency, signal | 31D |
| 8 | Flasher frequency, signal | 15C |
| 9 | Turn signal lamp, actuation | 3K |
| 9 | Turn signal lamp, actuation | 9J |
| 9 | Turn signal lamp, actuation | 5F |
| 9 | Turn signal lamp, actuation | 15J |
| 9 | Turn signal lamp, actuation | 17H |
| 9 | Turn signal lamp, actuation | 23H |
| 9 | Turn signal lamp, actuation | 30B |
| 9 | Turn signal lamp, actuation | 25G |
| 9 | Turn signal lamp, actuation | 30G |
| 9 | Turn signal lamp, actuation | 24B |
| A1 | Instrument cluster | 2B |
| A40/9 | Audio/COMAND control panel | 2E |
| A40/9s3 | Hazard warning system button | 2E |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 14D |
| CAN B | Interior CAN | 16F |
| CAN HMI | User interface CAN | 7A |
| CAN HMI | User interface CAN | 11B |
| CAN PER | Peripherals CAN | 20E |
| CAN PER | Peripherals CAN | 28E |
| CAN PER | Peripherals CAN | 20D |
| Code 460 | Canada version | 17K |
| Code 460 | Canada version | 22K |
| Code 460 | Canada version | 30J |
| Code 460 | Canada version | 25J |
| Code 494 | USA version | 17K |
| Code 494 | USA version | 22K |
| Code 494 | USA version | 30J |
| Code 494 | USA version | 25J |
| Code 550 | Trailer hitch | 13J |
| E1 | Left front lamp unit | 31A |
| E1e5 | Left front turn signal lamp | 31A |
| E1n9 | Left headlamp control unit | 31C |
| E2 | Right front lamp unit | 25A |
| E2e5 | Right front turn signal lamp | 25A |
| E2n9 | Right headlamp control unit | 25B |
| E3 | Left rear lamp unit | 18J |
| E3 | Left rear lamp unit | 26H |
| E3e1 | Left rear turn signal lamp | 18J |
| E3e1 | Left rear turn signal lamp | 26J |
| E3e17 | Left taillight and brake light | 18L |
| E3e18 | Left taillamp | 26K |
| E3e21 | Left brake light and turn signal light | 26K |
| E3e4 | Left stop lamp | 18K |
| E4 | Right rear lamp unit | 23J |
| E4 | Right rear lamp unit | 31G |
| E4e1 | Right rear turn signal lamp | 23J |
| E4e1 | Right rear turn signal lamp | 31J |
| E4e17 | Right taillight and brake 1ight | 23L |
| E4e18 | Right taillamp | 31K |
| E4e21 | Right brake light and turn signal light | 31K |
| E4e4 | Right stop lamp | 23K |
| E6/5 | Left outside mirror turn signal lamp | 8J |
| E6/6 | Right outside mirror turn signal lamp | 1K |
| Flex E | Chassis FlexRay | 17A |
| Flex E | Chassis FlexRay | 11C |
| H4/61 | Instrument cluster speaker | 1A |
| N10/6 | Front SAM control unit | 14E |
| N10/8 | Rear SAM control unit | 20E |
| N2/10 | Supplemental restraint system control unit | 5B |
| N28/1 | Trailer recognition control unit | 13J |
| N30/4 | Electronic Stability Program control unit | 19A |
| N69/1 | Left front door control unit | 11J |
| N69/2 | Right front door control unit | 5J |
| N73 | Electronic ignition switch control unit | 14A |
| N80 | Steering column module control unit | 8C |
| S4 | Combination switch | 6D |
| U1217 | Valid for model series 217 | 25G |
| U1222 | Valid for model series 222 | 17H |
| U175 | Not valid for USA and Canada | 17J |
| U175 | Not valid for USA and Canada | 22J |
| U175 | Not valid for USA and Canada | 30H |
| U175 | Not valid for USA and Canada | 25H |
| X58 | Trailer socket | 16J |
