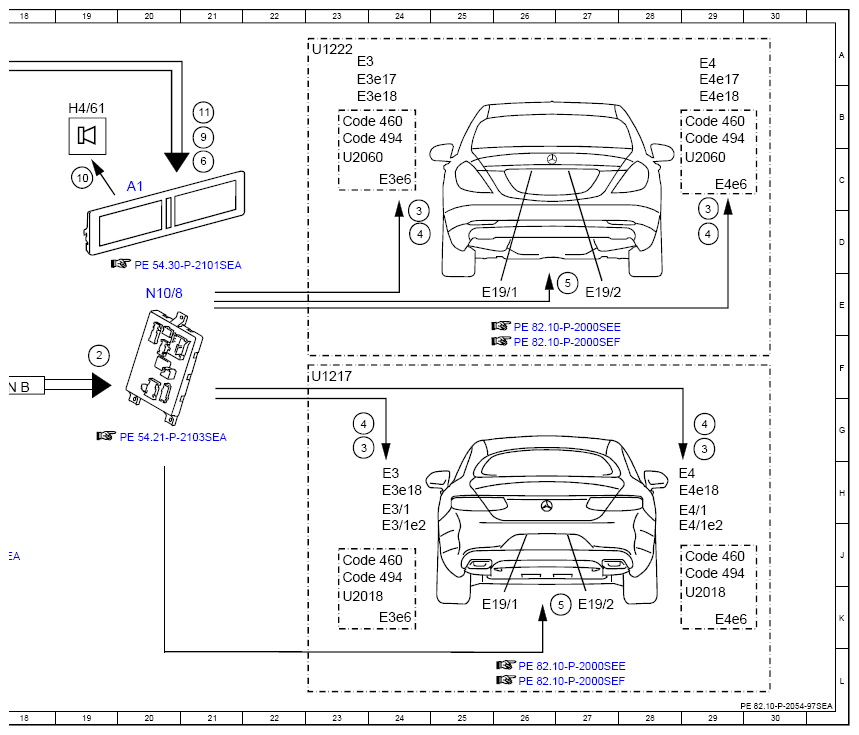

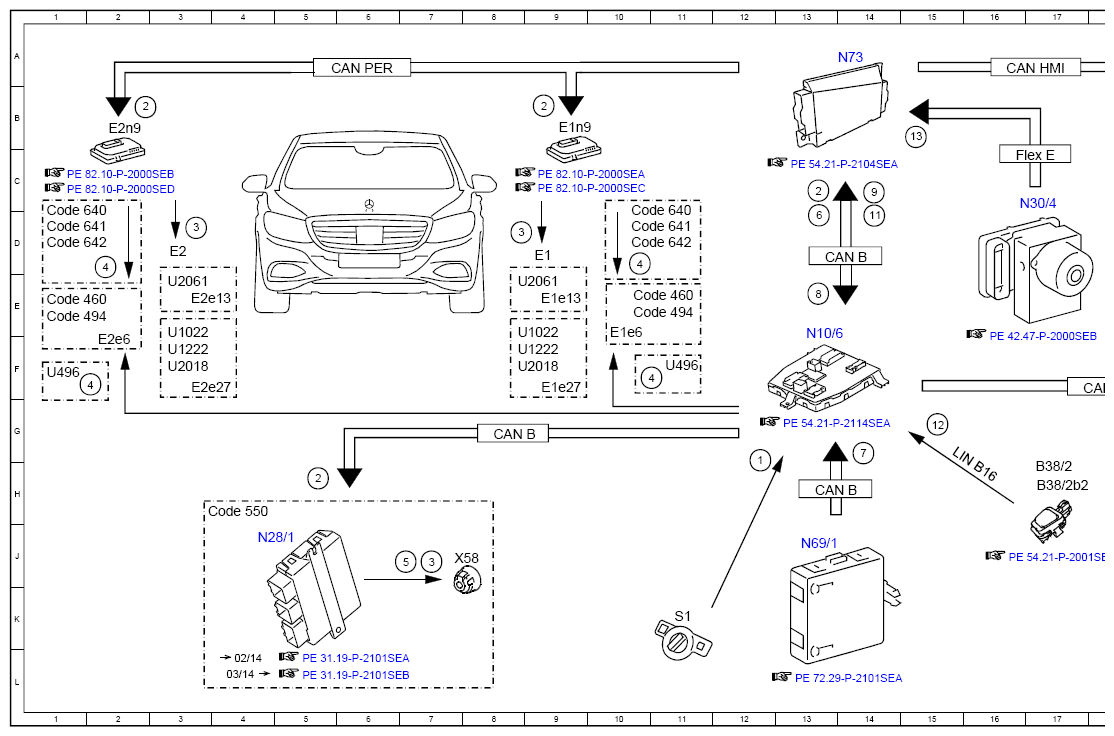

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 12H |
| 10 | Speaker, actuation | 19C |
| 11 | Instrument cluster message, request | 21B |
| 11 | Instrument cluster message, request | 14D |
| 2 | Standing and parking lights, request | 5H |
| 2 | Standing and parking lights, request | 9B |
| 2 | Standing and parking lights, request | 2B |
| 2 | Standing and parking lights, request | 13C |
| 2 | Standing and parking lights, request | 19F |
| 3 | Standing and parking lights, actuation | 24D |
| 3 | Standing and parking lights, actuation | 29D |
| 3 | Standing and parking lights, actuation | 7J |
| 3 | Standing and parking lights, actuation | 8D |
| 3 | Standing and parking lights, actuation | 3D |
| 3 | Standing and parking lights, actuation | 29G |
| 3 | Standing and parking lights, actuation | 23G |
| 4 | Side-marker lamp, actuation | 29D |
| 4 | Side-marker lamp, actuation | 24D |
| 4 | Side-marker lamp, actuation | 10D |
| 4 | Side-marker lamp, actuation | 2D |
| 4 | Side-marker lamp, actuation | 2F |
| 4 | Side-marker lamp, actuation | 10F |
| 4 | Side-marker lamp, actuation | 29G |
| 4 | Side-marker lamp, actuation | 23G |
| 5 | License plate lamp, actuation | 27E |
| 5 | License plate lamp, actuation | 7J |
| 5 | License plate lamp, actuation | 27K |
| 6 | Instrument cluster indicator, request | 21C |
| 6 | Instrument cluster indicator, request | 13D |
| 7 | Main locking position microswitch, status | 14G |
| 8 | Circuit 15, status | 13E |
| 9 | Warning tone, request | 21B |
| 9 | Warning tone, request | 14C |
| A1 | Instrument cluster | 20C |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 8G |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 18F |
| CAN HMI | User interface CAN | 16A |
| CAN PER | Peripherals CAN | 6A |
| Code 460 | Canada version | 1E |
| Code 460 | Canada version | 10E |
| Code 460 | Canada version | 23B |
| Code 460 | Canada version | 29B |
| Code 494 | USA version | 1E |
| Code 494 | USA version | 10E |
| Code 494 | USA version | 23B |
| Code 494 | USA version | 29B |
| Code 550 | Trailer hitch | 3H |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 1D |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 10D |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 1D |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 10D |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 1D |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 10D |
| E1 | Left front lamp unit | 9D |
| E19/1 | Left 1icense plate lamp | 25E |
| E19/1 | Left 1icense plate lamp | 25K |
| E19/2 | Right 1icense plate lamp | 27E |
| E19/2 | Right 1icense plate lamp | 27K |
| E1e13 | Left parking light, standing light and daytime running light | 9E |
| E1e6 | Left front side-marker lamp | 10F |
| E1n9 | Left headlamp control unit | 9B |
| E2 | Right front lamp unit | 3D |
| E2e13 | Right parking light, standing light and daytime running light | 3E |
| E2e6 | Right front side-marker lamp | 2F |
| E2n9 | Right headlamp control unit | 2B |
| E3 | Left rear lamp unit | 23A |
| E3 | Left rear lamp unit | 24H |
| E3/1 | Inner left rear lamp unit | 24H |
| E3/1e2 | Left inside taillight | 24J |
| E3e17 | Left taillight and brake light | 23A |
| E3e18 | Left taillamp | 23B |
| E3e18 | Left taillamp | 24H |
| E3e6 | Left side-marker lamp | 24C |
| E4 | Right rear lamp unit | 29A |
| E4 | Right rear lamp unit | 28H |
| E4/1 | Inner right rear lamp unit | 28H |
| E4/1e2 | Right inside taillight | 28J |
| E4e17 | Right taillight and brake light | 29A |
| E4e18 | Right taillamp | 29B |
| E4e18 | Right taillamp | 28H |
| E4e6 | Right side-marker lamp | 29C |
| H4/61 | Instrument cluster speaker | 19B |
| N10/6 | Front SAM control unit | 13F |
| N10/8 | Rear SAM control unit | 20E |
| N28/1 | Trailer recognition control unit | 4J |
| N69/1 | Left front door control unit | 13J |
| N73 | Electronic ignition switch control unit | 13A |
| S1 | Exterior lights switch | 11K |
| U1217 | Valid for model series 217 | 23F |
| U1222 | Valid for model series 222 | 23A |
| U496 | Not valid for Intelligent Light System | 1F |
| U496 | Not valid for Intelligent Light System | 11F |
| X58 | Trailer socket | 7J |
