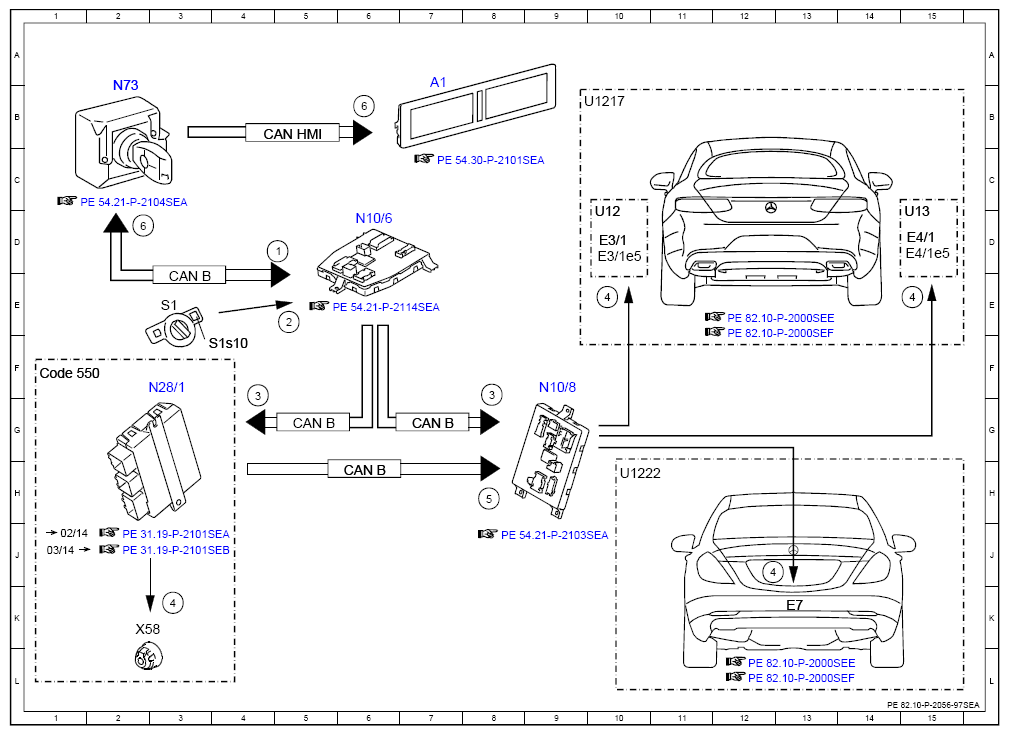

Electrical Function Schematic For Front Fog Light Actuation - PE82.10-P-2056-97SEA
Model 217, 222 except code 460 (Canada version) except code 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 5D |
| 2 | Rear fog light button, status | 5E |
| 3 | Rear fog light, request | 8G |
| 3 | Rear fog light, request | 4G |
| 4 | Rear fog light, actuation | 3K |
| 4 | Rear fog light, actuation | 10E |
| 4 | Rear fog light, actuation | 15E |
| 5 | Trailer recognition, status | 8H |
| 6 | Instrument cluster indicator, request | 6B |
| 6 | Instrument cluster indicator, request | 2D |
| A1 | Instrument cluster | 7B |
| CAN B | Interior CAN | 3E |
| CAN B | Interior CAN | 6H |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 7G |
| CAN HMI | User interface CAN | 5B |
| Code 550 | Trailer hitch | 1F |
| E3/1 | Inner left rear lamp unit | 10D |
| E3/1e5 | Left rear fog lamp | 10D |
| E4/1 | Inner right rear lamp unit | 15D |
| E4/1e5 | Right rear fog lamp | 15D |
| E7 | Center rear fog light | 13K |
| N10/6 | Front SAM control unit | 6D |
| N10/8 | Rear SAM control unit | 9F |
| N28/1 | Trailer recognition control unit | 3F |
| N73 | Electronic ignition switch control unit | 2B |
| S1 | Exterior 1ights switch | 3E |
| S1s10 | Rear fog 1ight button | 3F |
| U12 | Valid for left-hand drive vehicles | 10D |
| U1217 | Valid for model series 217 | 9B |
| U1222 | Valid for model series 222 | 10H |
| U13 | Valid for right-hand drive vehicles | 15D |
| X58 | Trailer socket | 2K |
