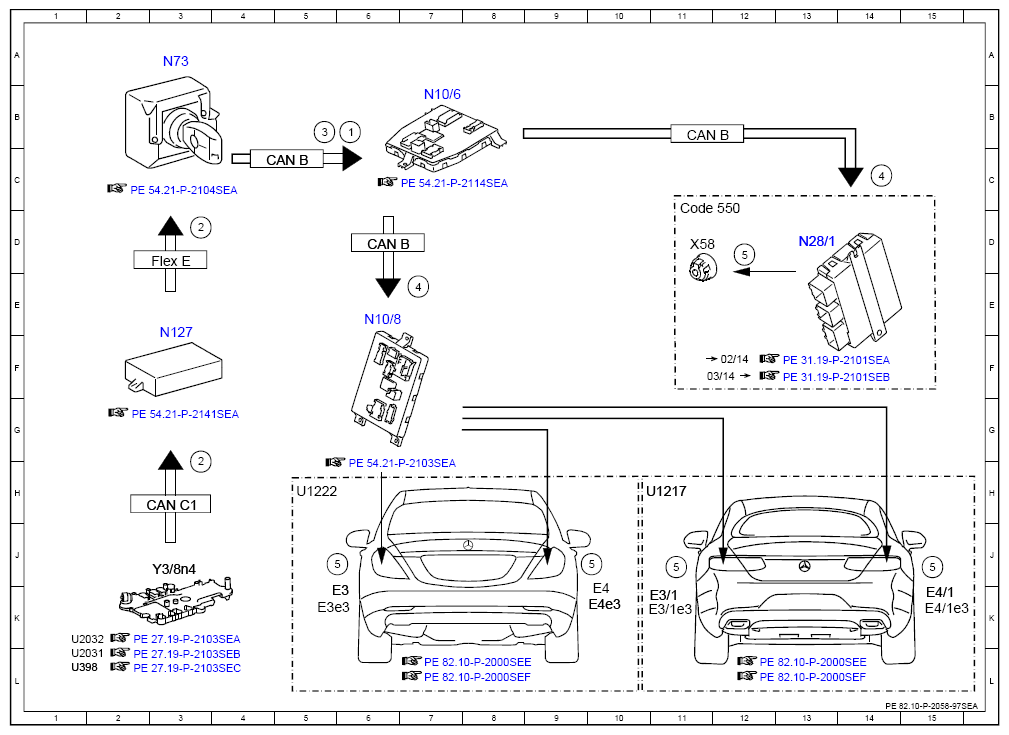

Electrical Function Schematic For Backup Light Actuation - PE82.10-P-2058-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6B |
| 2 | Gear range, status | 3H |
| 2 | Gear range, status | 3D |
| 3 | Reverse gear, status | 5B |
| 4 | Backup lamp, request | 7E |
| 4 | Backup lamp, request | 14C |
| 5 | Backup lamp, actuation | 5J |
| 5 | Backup lamp, actuation | 10J |
| 5 | Backup lamp, actuation | 12D |
| 5 | Backup lamp, actuation | 11J |
| 5 | Backup lamp, actuation | 15J |
| CAN B | Interior CAN | 6D |
| CAN B | Interior CAN | 5C |
| CAN B | Interior CAN | 11B |
| CAN C1 | Drive train CAN | 3H |
| Code 550 | Trailer hitch | 11D |
| E3 | Left rear lamp unit | 5K |
| E3/1 | Inner left rear lamp unit | 10K |
| E3/1e3 | Left backup lamp | 10K |
| E3e3 | Left backup lamp | 5K |
| E4 | Right rear lamp unit | 10K |
| E4/1 | Inner right rear lamp unit | 15K |
| E4/1e3 | Right backup lamp | 15K |
| E4e3 | Right backup lamp | 10K |
| Flex E | Chassis FlexRay | 3D |
| N10/6 | Front SAM control unit | 7B |
| N10/8 | Rear SAM control unit | 6E |
| N127 | Drivetrain control unit | 3F |
| N28/1 | Trailer recognition control unit | 13D |
| N73 | Electronic ignition switch control unit | 3A |
| U1217 | Valid for model series 217 | 10H |
| U1222 | Valid for model series 222 | 5H |
| U2031 | Valid for transmission 724 | 1L |
| U2032 | Valid for transmission 722 | 1K |
| U398 | Valid for transmission 725 (NAG3) | 1L |
| X58 | Trailer socket | 11D |
| Y3/8n4 | Fully integrated transmission control, control unit | 3J |
