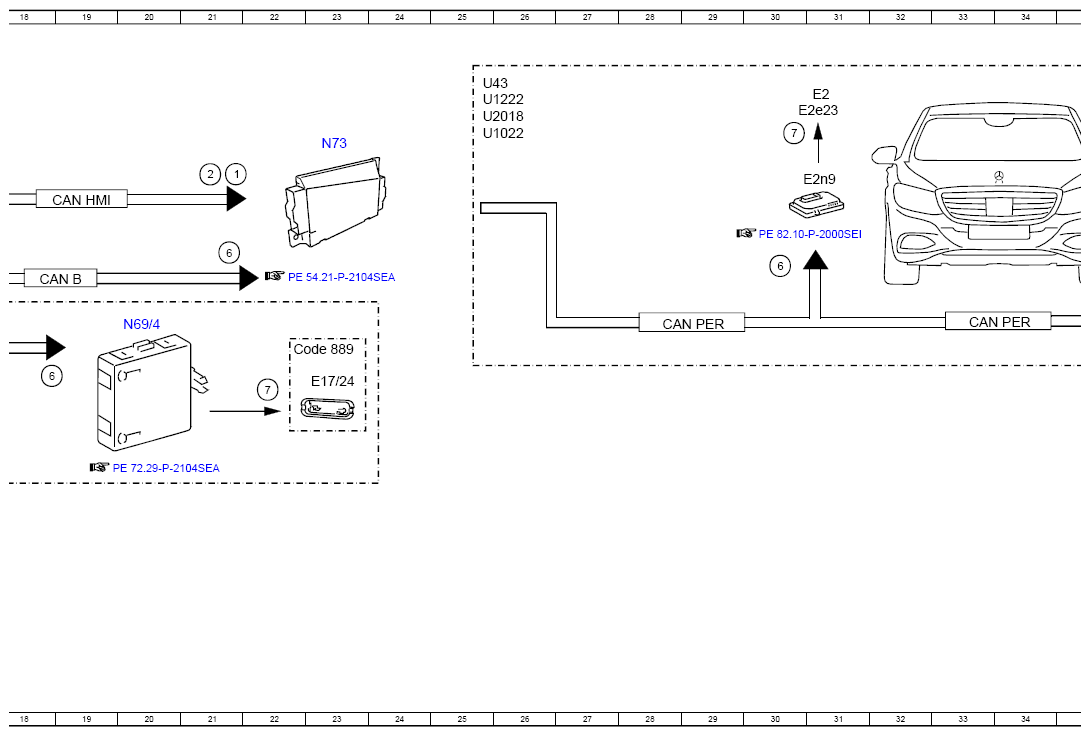

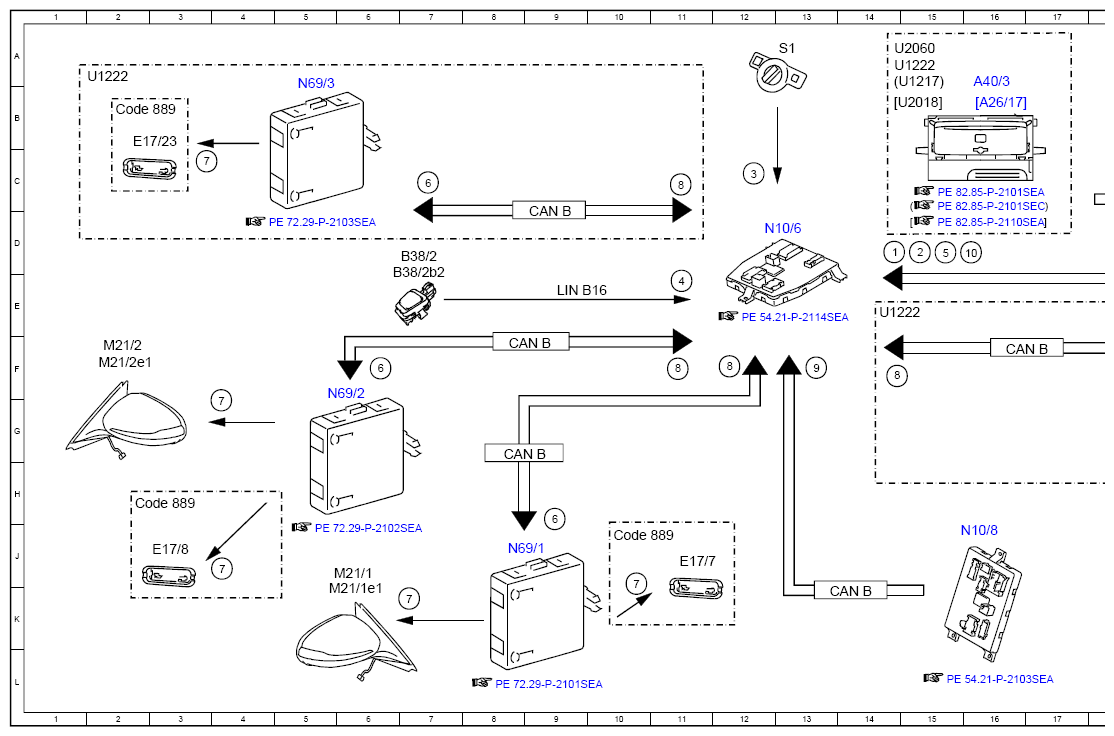

Electrical Function Schematic For Ambient Illumination - PE82.10-P-2064-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Ambient lighting, request | 21C |
| 1 | Ambient lighting, request | 14D |
| 10 | Central locking, status | 16D |
| 2 | Afterglow time, status | 15D |
| 2 | Afterglow time, status | 21C |
| 3 | External lighting switch, status | 12C |
| 4 | Twilight level, signal | 11D |
| 5 | Terminal 15, status | 15D |
| 6 | Ambient light, request | 6F |
| 6 | Ambient light, request | 9H |
| 6 | Ambient light, request | 7C |
| 6 | Ambient light, request | 18F |
| 6 | Ambient light, request | 30D |
| 6 | Ambient light, request | 37E |
| 6 | Ambient light, request | 21D |
| 7 | Ambient light, control | 7K |
| 7 | Ambient light, control | 4J |
| 7 | Ambient light, control | 10K |
| 7 | Ambient light, control | 22F |
| 7 | Ambient light, control | 3C |
| 7 | Ambient light, control | 30B |
| 7 | Ambient light, control | 37B |
| 7 | Ambient light, control | 4f |
| 8 | Switch rotary latch door, status | 12F |
| 8 | Switch rotary latch door, status | 11C |
| 8 | Switch rotary latch door, status | 11F |
| 8 | Switch rotary latch door, status | 14F |
| 9 | Switch for rotary latch trunk lid/tailgate, status | 13F |
| A26/17 | Head unit | 16B |
| A40/3 | COMAND control unit | 16A |
| B38/2 | Rain and light sensor with additional functions | 7D |
| B38/2b2 | Light sensor | 7E |
| CAN B | Interior CAN | 8G |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 9D |
| CAN B | Interior CAN | 14K |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 16F |
| CAN HMI | User interface CAN | 19C |
| CAN PER | Peripheral CAN | 29E |
| CAN PER | Peripheral CAN | 33E |
| Code 889 | KEYLESS GO | 10Y |
| Code 889 | KEYLESS GO | 2H |
| Code 889 | KEYLESS GO | 22F |
| Code 889 | KEYLESS GO | 2B |
| E1 | Lighting unit, front left | 37B |
| E17/23 | Door handle lighting outside rear left | 2B |
| E17/24 | Door handle lighting on the outside of the right rear door | 23F |
| E17/7 | Door handle lighting on the outside front door on the left | 11Y |
| E17/8 | Door handle lighting outside front door on the right | 3Y |
| E1e23 | Ambient light, front left | 36B |
| E1n9 | Left headlight control unit | 36C |
| E2 | Lighting unit, front right | 31B |
| E2e23 | Ambient light front right | 30B |
| E2n9 | Headlight control unit, right | 30C |
| LIN B16 | Rain and light sensor LIN | 9E |
| M21/1 | Left exterior mirror | 5Y |
| M21/1e1 | Ambient light outside mirror left | 5K |
| M21/2 | exterior mirror right | 2F |
| M21/2e1 | Ambient light outside mirror right | 2F |
| N10/6 | SAM control unit, front | 12D |
| N10/8 | Rear SAM control unit | 16Y |
| N69/1 | Left front door control unit | 8J |
| N69/2 | Front door control unit, right | 6F |
| N69/3 | Rear door control unit, left | 5B |
| N69/4 | Rear door control unit, right | 20E |
| N73 | Electronic ignition lock control unit | 23B |
| S1 | External lighting switch | 13A |
| U1022 | Valid for Intelligent Light System | 25B |
| U1217 | Valid for series 217 | 14A |
| U1222 | Valid for series 222 | 14E |
| U1222 | Valid for series 222 | 2A |
| U1222 | Valid for series 222 | 14A |
| U1222 | Valid for series 222 | 25B |
| U2018 | Valid from model year 2018 | 14B |
| U2018 | Valid from model year 2018 | 25B |
| U2060 | Valid until model year 2018 | 14A |
| U43 | Valid for ECE | 25B |
