Remove/Install Overpressure Reservoir For Dynamic Seat Control - AR91.25-P-1570LF
Model 217.3
with code 432 (Dynamic seats left and right)
Model 222.0/1/9
with code 432 (Dynamic seats left and right)
Model 222.0/1/9
with code P43 (Rear seat comfort package)
MODIFICATION NOTES
| 10.03.2016 | Unscrew screws/bolts (10) and remove bracket (11) from overpressure reservoir (6), newly added. | Operation step 14 |
Shown on model 222
Shown on model 222
| Remove/install | |||
| 1 | Remove left luggage compartment trim | Model 217.3 with code 432 (Dynamic seats left and right) |
AR68.30-P-4600LC |
| Model 222.0/1/9 with code 432 (Dynamic seats left and right) Model 222.0/1/9 with code P43 (Rear seat comfort package) |
AR68.30-P-4600LF | ||
| 2 | Remove woofer | Model 222.0/1/9 with code 432 (Dynamic seats left and right) with code 811 (High-End sound system) Model 222.0/1/9 with code 811 (High-End sound system) with code P43 (Rear seat comfort package) |
AR82.62-P-7839LF |
| 3 | Remove carrier plate for audio components | Model 217.3 with code 432 (Dynamic seats left and right) |
AR82.60-P-7601LC |

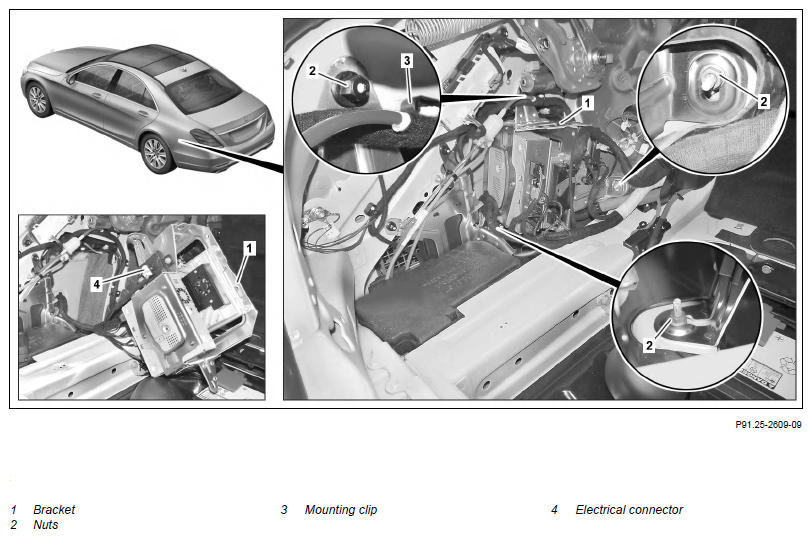

| 4 | Unscrew nuts (2) | Model 222.0/1/9 with code 432 (Dynamic seats left and right) Model 222.0/1/9 with code P43 (Rear seat comfort package) |
|
| 5 | Remove retaining clip (3) from wiring harness | Model 222.0/1/9 with code 432 (Dynamic seats left and right) Model 222.0/1/9 with code P43 (Rear seat comfort package) |
|
| 6 | Loosen the bracket (1) until the electrical connector (4) can be disconnected | Model 222.0/1/9 with code 432 (Dynamic seats left and right) Model 222.0/1/9 with code P43 (Rear seat comfort package) |
|
| 7 | Release and disconnect electrical connection (4) | Model 222.0/1/9 with code 432 (Dynamic seats left and right) Model 222.0/1/9 with code P43 (Rear seat comfort package) |
|
| 8 | Place bracket (1) to one side | Model 222.0/1/9 with code 432 (Dynamic seats left and right) Model 222.0/1/9 with code P43 (Rear seat comfort package) |
|

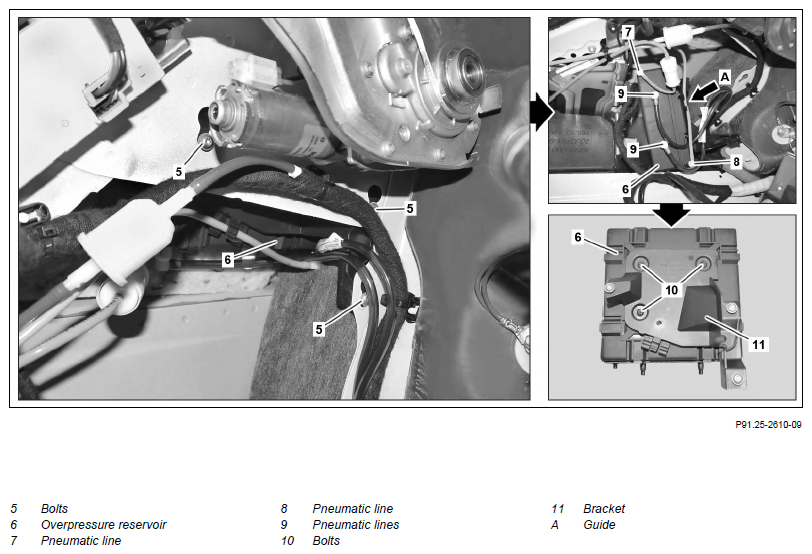

| 9 | Loosen screws/bolts (5) | ||
| 10 | Remove overpressure reservoir (6) from body | ||
| 11 | Mark pneumatic lines (7, 8, 9) to connections on overpressure reservoir (6) | ||
| 12 | Disconnect pneumatic lines (7, 8, 9) from overpressure reservoir (6) | ||
| 13 | Unclip pneumatic line (8) from guide (A) and remove overpressure reservoir (6) | ||
| 14 | Remove screws/bolts (10) and remove bracket (11) from overpressure reservoir (6) | When replacing the overpressure reservoir (6) | |
| 15 | Install in the reverse order |
