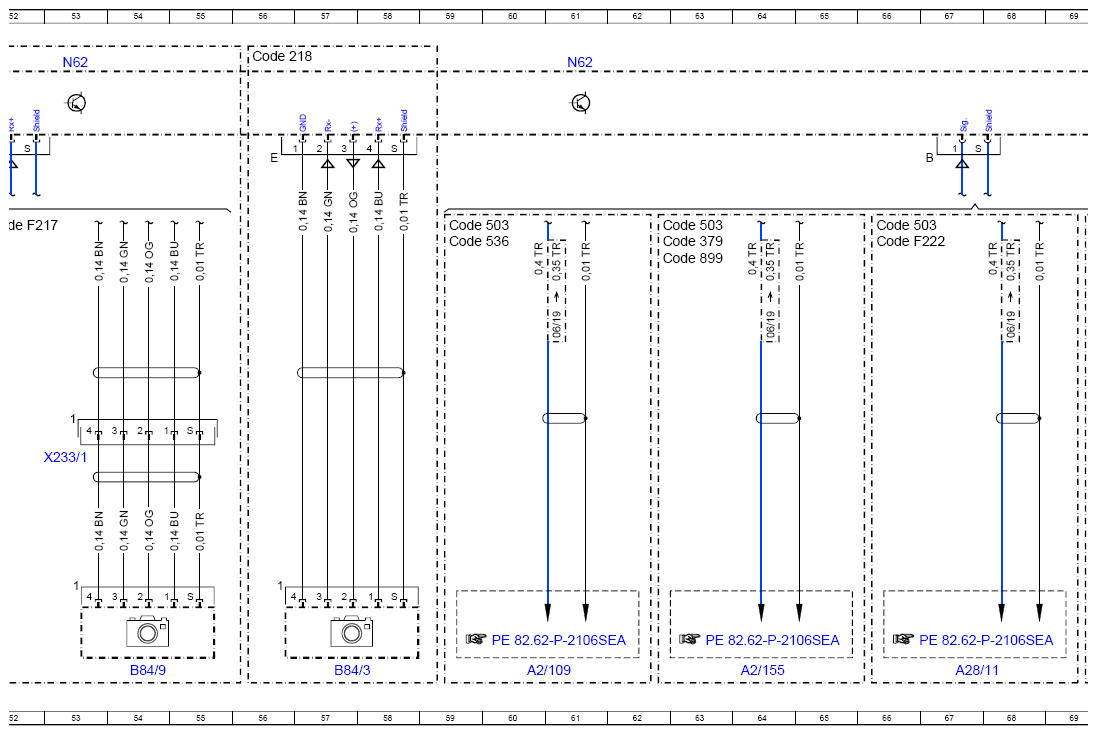

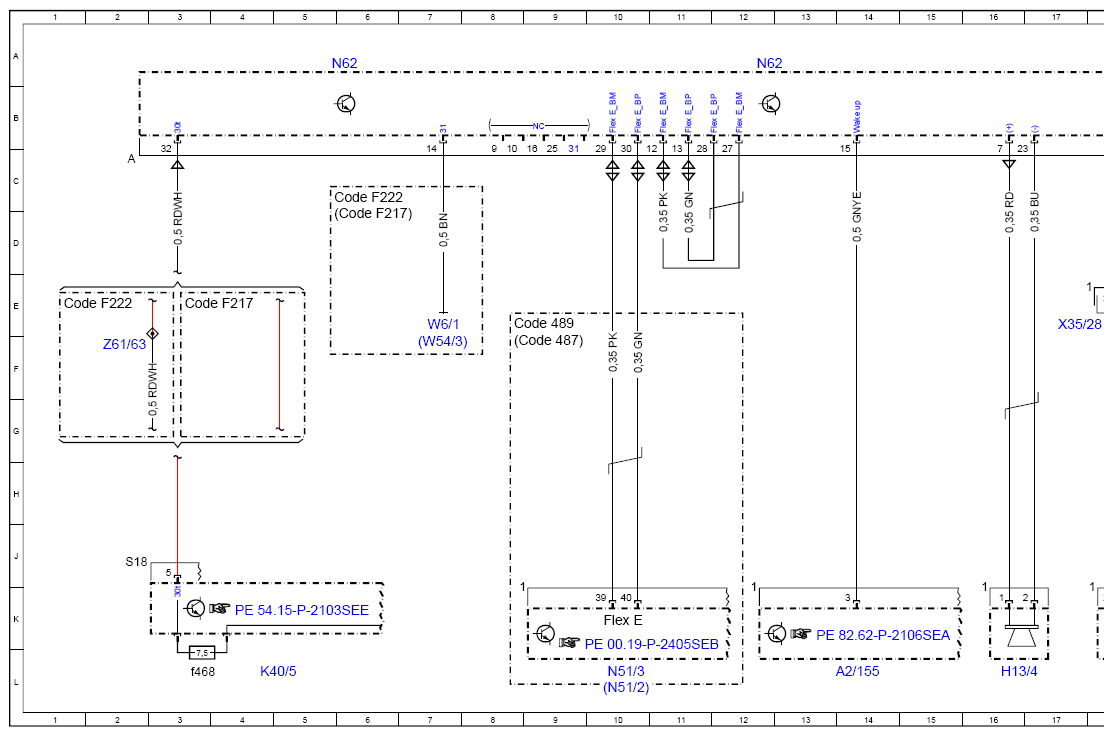

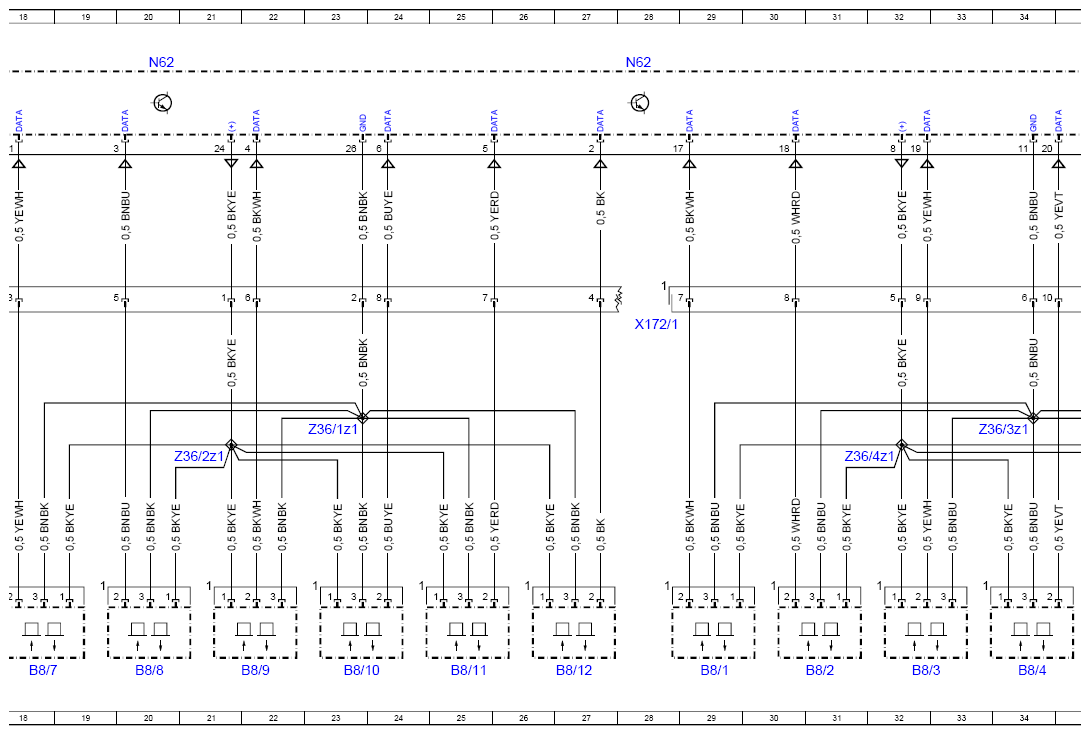

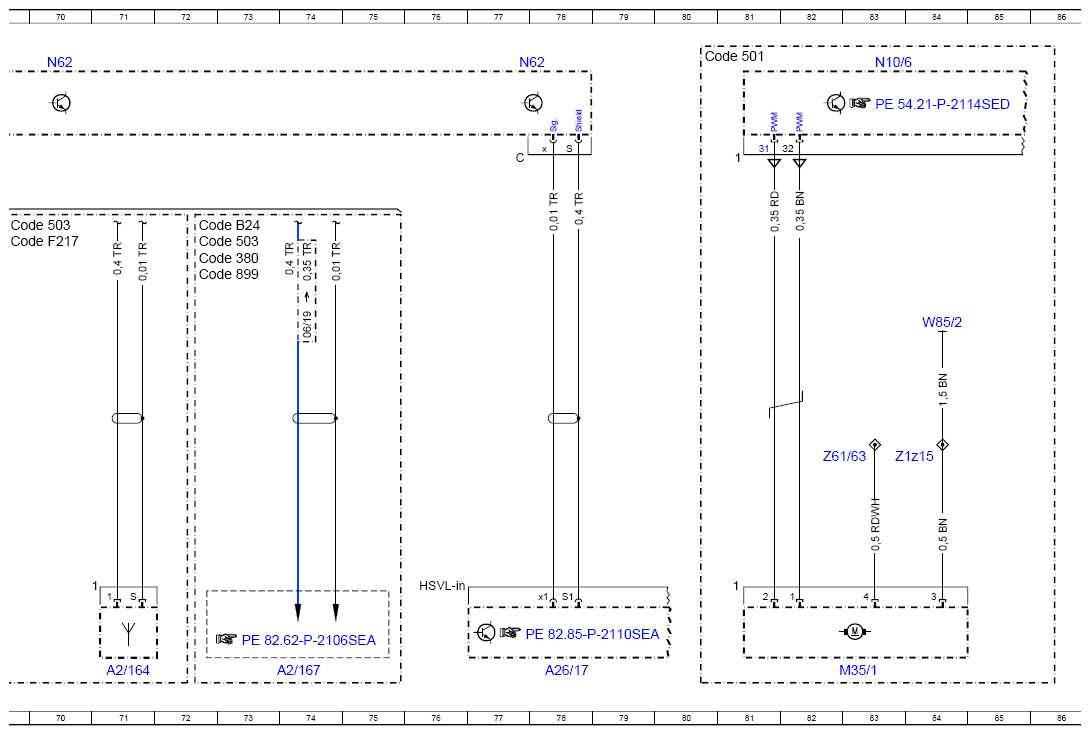

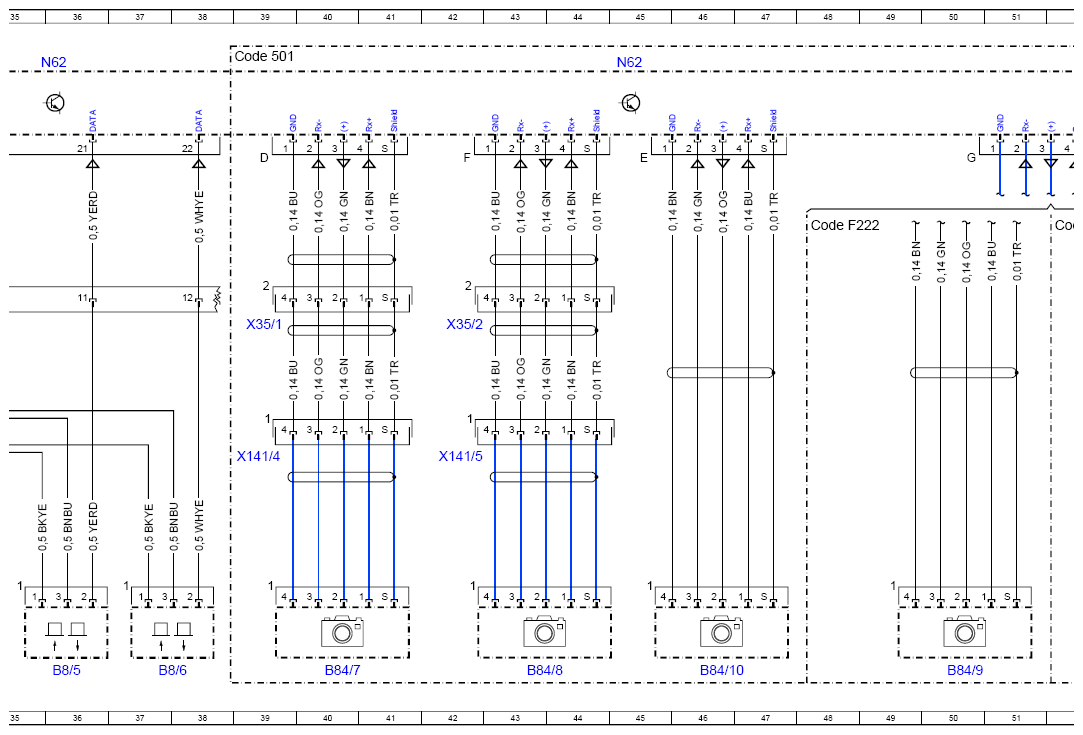

Wiring Diagram For Parking System Control Unit - PE54.65-P-2105-97SEA
Model 217, 222 as of model year 2018 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A2/109 | Telephone antenna splitter | 60L |
| A2/155 | Telephone, stationary heater and Remote Park-Pilot antenna changeover switch | 14L |
| A2/155 | Telephone, stationary heater and Remote Park-Pilot antenna changeover switch | 64L |
| A2/164 | Remote Park-Pilot/stationary heater antenna | 71L |
| A2/167 | Remote Park-Pilot/stationary heater antenna splitter | 74L |
| A26/17 | Head unit | 78L |
| A28/11 | Multifunction antenna | 67L |
| B8/1 | Outer left front parking system distance sensor | 29L |
| B8/10 | Outer left rear parking system distance sensor | 23L |
| B8/11 | Center left rear parking system distance sensor | 25L |
| B8/12 | Center right rear parking system distance sensor | 27L |
| B8/2 | Center left front parking system distance sensor | 31L |
| B8/3 | Inner left front parking system distance sensor | 32L |
| B8/4 | Inner right front parking system distance sensor | 34L |
| B8/5 | Center right front parking system distance sensor | 36L |
| B8/6 | Outer right front parking system distance sensor | 37L |
| B8/7 | Outer right rear parking system distance sensor | 18L |
| B8/8 | Inner right rear parking system distance sensor | 20L |
| B8/9 | Inner left rear parking system distance sensor | 22L |
| B84/10 | 360° system reversing camera | 46L |
| B84/3 | Backup camera | 57L |
| B84/7 | Left outside mirror 360° camera | 40L |
| B84/8 | Right outside mirror 360° camera | 43L |
| B84/9 | Front end 360° camera | 50L |
| B84/9 | Front end 360° camera | 54L |
| Code 218 | Backup camera | 56A |
| Code 379 | Telephone module with Bluetooth® (SAP profile) | 62D |
| Code 380 | Car telephony package | 72D |
| Code 487 | MAGIC BODY CONTROL | 8F |
| Code 489 | AIRMATIC | 8E |
| Code 501 | 360 degree camera | 39A |
| Code 501 | 360 degree camera | 80A |
| Code 503 | Remote Park-Pilot | 72D |
| Code 503 | Remote Park-Pilot | 66D |
| Code 503 | Remote Park-Pilot | 62D |
| Code 503 | Remote Park-Pilot | 59D |
| Code 503 | Remote Park-Pilot | 69D |
| Code 536 | SIRIUS satellite radio | 59D |
| Code 899 | Wireless phone charging at front and antenna | 72E |
| Code 899 | Wireless phone charging at front and antenna | 62D |
| Code B24 | Radio remote control for stationary heater | 72D |
| Code F217 | MODEL SERIES 217 | 3E |
| Code F217 | MODEL SERIES 217 | 5D |
| Code F217 | MODEL SERIES 217 | 52D |
| Code F217 | MODEL SERIES 217 | 69D |
| Code F222 | MODEL SERIES 222 | 1E |
| Code F222 | MODEL SERIES 222 | 5C |
| Code F222 | MODEL SERIES 222 | 48D |
| Code F222 | MODEL SERIES 222 | 66D |
| Flex E | Chassis FlexRay | 10K |
| H13/4 | Parking system speaker | 16L |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f468 | Fuse 468 | 3L |
| M35/1 | Front camera cover motor | 83L |
| N10/6 | Front SAM control unit | 83A |
| N51/2 | Active Body Control, control unit | 10L |
| N51/3 | AIRMATIC control unit | 10L |
| N62 | Parking system control unit | 45A |
| N62 | Parking system control unit | 6A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 53A |
| N62 | Parking system control unit | 61A |
| N62 | Parking system control unit | 70A |
| N62 | Parking system control unit | 77A |
| W54/3 | Left rear wheel well ground point | 7F |
| W6/1 | Left tail lamp trunk ground point | 7E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 84E |
| X141/4 | Left outside mirror 360° camera electrical connector | 39H |
| X141/5 | Right outside mirror 360° camera electrical connector | 42H |
| X172/1 | Front bumper radar sensors electrical connector | 28E |
| X233/1 | Front end 360° camera electrical connector | 53H |
| X35/1 | Driver door electrical connector | 39E |
| X35/2 | Front passenger door electrical connector | 42E |
| X35/28 | Rear bumper parking system electrical connector | 17E |
| Z1z15 | Circuit 31 connector sleeve | 84G |
| Z36/1z1 | Rear parking system sensors ground line end sleeve | 23G |
| Z36/2z1 | Rear parking system sensors power supply end sleeve | 21G |
| Z36/3z1 | Front parking system sensors ground line end sleeve | 34G |
| Z36/4z1 | Front parking system sensors power supply end sleeve | 32G |
| Z61/63 | Terminal 30t connector sleeve | 2F |
| Z61/63 | Terminal 30t connector sleeve | 83G |
